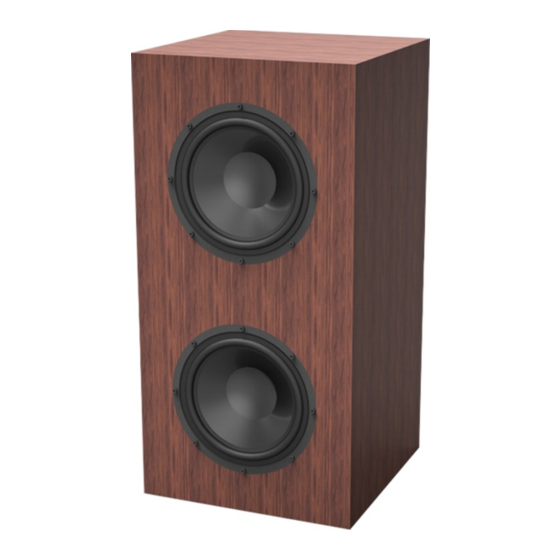

Alcone Sub 40 IK
Copyright © Iris Strassacker, Karlsruhe 2011. All rights reserved
Bauanleitung
individuelle HiFi Lösungen
Tel.: +49-(0)721-97037 24
Fax: +49-(0)721-97037 25
www.lautsprechershop.de
Werbung
Verwandte Anleitungen für Strassacker Alcone Sub 40 IK
Inhaltszusammenfassung für Strassacker Alcone Sub 40 IK
- Seite 1 Bauanleitung Alcone Sub 40 IK Iris Strassacker individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49-(0)721-97037 24 76139 Karlsruhe, Germany Fax: +49-(0)721-97037 25 info@lautsprechershop.de www.lautsprechershop.de Copyright © Iris Strassacker, Karlsruhe 2011. All rights reserved...
- Seite 2 Verstärker: 1 x Detonation DT 300 Zubehör: 32 x Inbus Holzschrauben 5 x 30 mm 1 x PE-Dichtstreifen MDM-5 12 x Pan Schrauben 4 x 20 mm 4 x Bassreflexrohr HP100 Copyright © Iris Strassacker, Karlsruhe 2011. All rights reserved...
- Seite 3 Bauanleitung Seite Frequenzgang Frequenzgang: Frequenz in Hz Copyright © Iris Strassacker, Karlsruhe 2011. All rights reserved...
- Seite 4 Bauanleitung Seite Technische Zeichnung und Stückliste Technische Zeichnung und Stückliste Copyright © Iris Strassacker, Karlsruhe 2011. All rights reserved...
- Seite 5 MDF verändert durch Luftfeuchtigkeit und Wärmeschwankungen seine Form. Bitte achten Sie darauf, dass Sie bei einer hochwertigen Lackierung auf Stoss arbeiten oder eine Schattenfuge bei allen Sichtteilen anbringen. Copyright © Iris Strassacker, Karlsruhe 2011. All rights reserved...
- Seite 6 Schritt 5 Hier können Sie die Montage der Verstrebungen / Versteifungen sehen. Sie müssen die Verstrebungen genau nach diesem Schema anbringen, damit später keine Konflikte mit den Bassreflexrohren und den Chassis entstehen. Copyright © Iris Strassacker, Karlsruhe 2011. All rights reserved...
- Seite 7 Nach dem Einbringen der äußeren HP100 werden die inneren Bassreflexrohre mit Kunststoffkleber bestrichen und an die schon montierten Bassreflexrohre geklebt. Zur Sicherung empfehlen wir Ihnen die Verbindung mit Gaffa-Klebeband zu stabilisieren. Copyright © Iris Strassacker, Karlsruhe 2011. All rights reserved...
- Seite 8 Strömungsgeräusche. Schritt 11 Die Chassis und das Subwoofermodul DT 300 werden eingeschraubt und der Woofer ist fertig. Wir vom Strassacker- Team wünschen viel Spaß beim Bauen und noch mehr Spaß beim Hören. Wichtige Hinweise: Die hier wiedergegebenen Schaltungen und Verfahren werden ohne Rücksicht auf die Patentlage mitgeteilt.
