Beschreibung der Alcone Definition Serie ...................................................................................... 2
Dipschalter ........................................................................................................................... 3
Technische Daten Alcone Sub20 Definition ............................................................................ 7
Lautsprecherchassis ............................................................................................................ 7
Zubehör ............................................................................................................................... 7
Frequenzgang auf Achse Alcone Sub20 Definition ........................................................................ 8
Technische Zeichnung und Stückliste Alcone Sub20 Definition ..................................................... 9
Aufbauanleitung Alcone Sub20 Definition .................................................................................... 10
Iris Straßacker, Lautsprechershop e. Kffr.
Albert-Schweitzer-Str. 34
76139 Karlsruhe
Deutschland
HRA 704762, Amtsgericht Mannheim

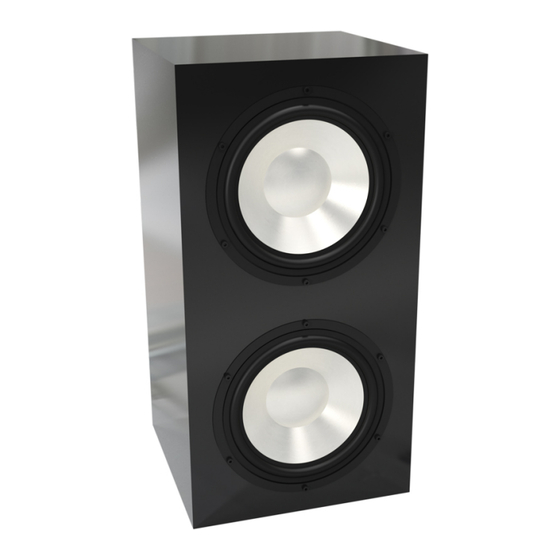

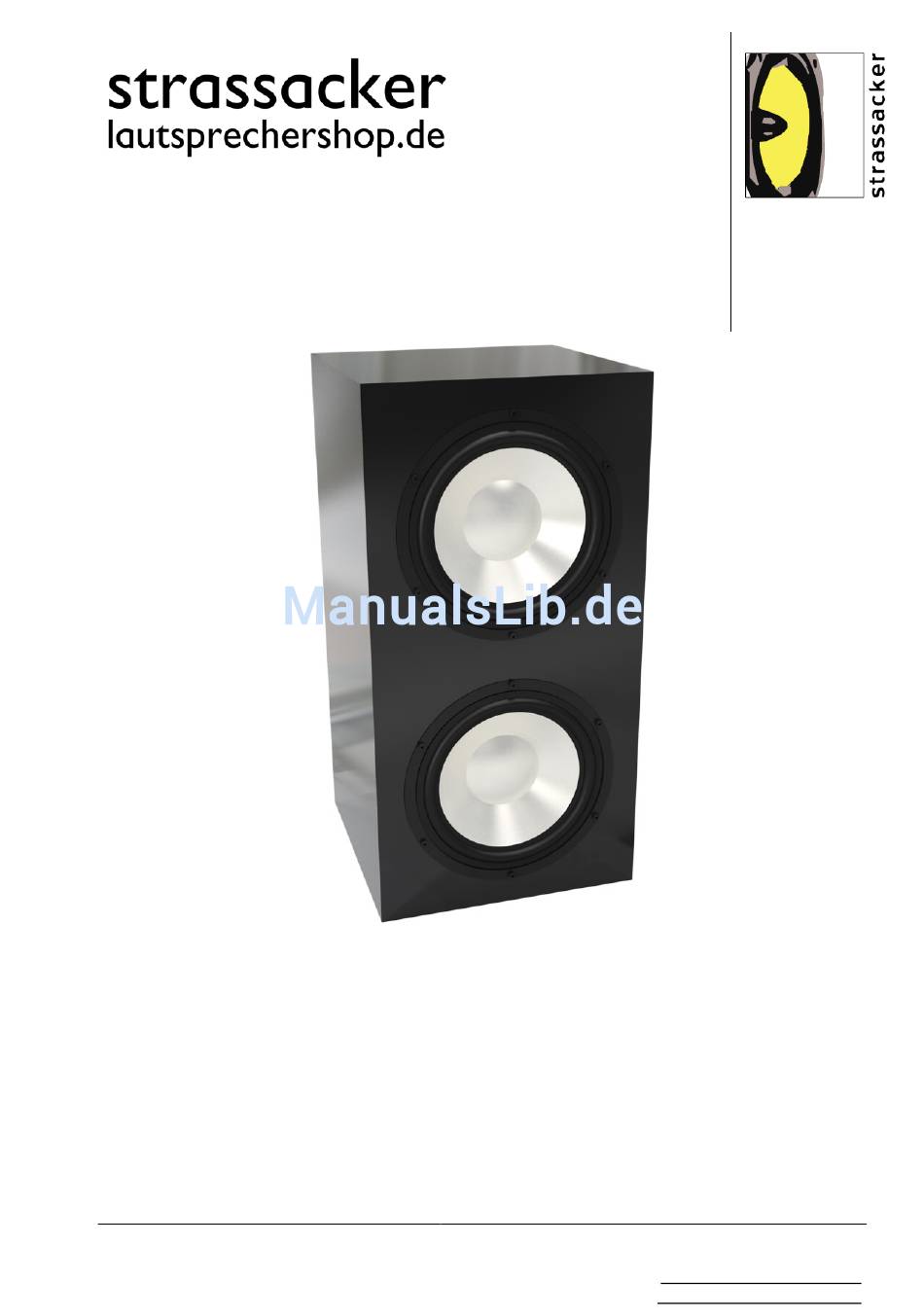

Alcone Sub20 Definition
Bauanleitung
individuelle HiFi Lösungen
www.lautsprechershop.de
info@lautsprechershop.de
Tel.: +49 721-97037 24
Fax: +49 721-97037 25
Werbung
Verwandte Anleitungen für Strassacker Alcone Sub20 Definition
Inhaltszusammenfassung für Strassacker Alcone Sub20 Definition
-
Seite 1: Inhaltsverzeichnis
Technische Daten Alcone Sub20 Definition ................7 Lautsprecherchassis ......................7 Zubehör ..........................7 Frequenzgang auf Achse Alcone Sub20 Definition ................ 8 Technische Zeichnung und Stückliste Alcone Sub20 Definition ............. 9 Aufbauanleitung Alcone Sub20 Definition ..................10 Iris Straßacker, Lautsprechershop e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. -
Seite 2: Beschreibung Der Alcone Definition Serie
Vertreter der Definition-Serie. Alle Definition Subwoofer sind mit einem geschlossenen Gehäuse konstruiert, damit der Subwoofer wenig Volumen benötigt und ein vorzügliches Impulsverhalten vorweist. Der Alcone Sub20 Definition bildet da keine Ausnahme. Der Subwoofer ist auf ein Maximum an Präzision aus kleinstem Raum getrimmt. Frequenzweiche Der Sub20 Definition ist mit einem DT-150 Verstärker von Detonation bestückt. -
Seite 3: Dipschalter
- 3 - Dipschalter Die acht Dipschalter sind für den Limiter und die Bassentzerrung. Die untere Schalterstellung ist 0 (Aus) und die obere Schalterstellung ist 1 (An). Die ersten sechs Dipschalter sind für die Bassentzerrung und Subsonicfilter. Die letzten beiden Schalter sind für den Limiter. - Seite 4 - 4 - Bassentzerrung mit +3 dB Die Tabelle zeigt die Dipschalterstellung für eine 3 dB Anhebung. Die braunen Zahlen zeigen die Einstellung für Limiter. Beim Dipschalter Frequenz Subwoofer wird der Limiter auf ein 4 Ohm Chassis angepasst. Der Dipschalter 20 Hz 7 ist auf Position 0, d.
- Seite 5 - 5 - Bassentzerrung mit +6 dB Die Tabelle zeigt die Dipschalterstellung für eine 6 dB Anhebung. Die braunen Zahlen zeigen die Einstellung für den Limiter. Beim Sub20 Dipschalter Frequenz Definition wird der Limiter auf ein 4 Ohm Chassis angepasst. 20 Hz 25 Hz 30 Hz...
- Seite 6 Der Subwoofer spielt sauber und detailliert. Die konturierte Wiedergabe von tiefen Tönen macht einfach Spaß. Fazit Der Alcone Sub20 Definition ist ein kleiner Subwoofer für präzise Bässe. Er passt ausgezeichnet zu kleinen Satelliten. Er kann als einzelner Woofer betrieben werden oder im Stereobetrieb als Ergänzung für kleine Satelliten agieren.
-
Seite 7: Technische Daten Alcone Sub20 Definition
Bauanleitung Seite Aufbauanleitung Technische Daten Alcone Sub20 Definition Nennbelastbarkeit: 150 Watt Musikbelastbarkeit: 300 Watt Gehäusemaße (H x B x T): 680 x 340 x 340 mm Gehäusevolumen: 58 Liter (6,42 dm x 3,02 dm x 3,02 dm) Frequenzbereich (-8 dB): 35 –... -
Seite 8: Frequenzgang Auf Achse Alcone Sub20 Definition
Bauanleitung Seite Aufbauanleitung Frequenzgang auf Achse Alcone Sub20 Definition Lautsprechershop dBSPL Copyright © Iris Straßacker, Karlsruhe 2015... -
Seite 9: Technische Zeichnung Und Stückliste Alcone Sub20 Definition
Bauanleitung Seite Aufbauanleitung Technische Zeichnung und Stückliste Alcone Sub20 Definition Schnitt B-B Schnitt A-A Teil Name Anzahl Abmessung in mm Alcone Sub20 Definition Boden 340 x 302 x 19 Alcone Sub20 Definition Rückwand 680 x 340 x 19 Alcone Sub20 Definition Front... -
Seite 10: Aufbauanleitung Alcone Sub20 Definition
Bauanleitung Seite Aufbauanleitung Aufbauanleitung Alcone Sub20 Definition Der Aufbau vom Subwoofer Alcone Sub20 Definition ist sehr einfach. Sie benötigen für die Montage lediglich: den Holzzuschnitt aus der Stückliste oder den Bausatz von WOODSOUND Holzkaltleim (Holzkaltleim D3 oder D4) eine Stichsäge (und eine Fräse) einen Lötkolben... - Seite 11 Bauanleitung Seite Aufbauanleitung Schritt 3 Das erste Seitenteil mit Leim bestreichen und einkleben. Bitte messen Sie immer alle Teile beim Einbauen nach. Auch die Dicke von einer MDF-Platte kann um 10 % abweichen. In Zahlen bedeutet das, dass eine 19 mm-Platte fast 21 mm stark sein kann. Bei zwei Seitenteilen ergibt das eine Toleranz von 4 mm.
- Seite 12 Bauanleitung Seite Aufbauanleitung Schritt 5 Die Versteifung ausrichten und einkleben. Schritt 6 Das letzte Seitenteil kann eingeklebt werden. Auch hier eine exakte Ausrichtung zum Rand notwendig. Copyright © Iris Straßacker, Karlsruhe 2015...
- Seite 13 Bauanleitung Seite Aufbauanleitung Schritt 7 Die Front ausrichten und aufkleben. Die Fronten werden immer ein bis zwei Millimeter größer gefräst als in der Zeichnung angegeben. Holz ist ein Naturwerkstoff und dehnt sich aufgrund von Luftfeuchtigkeit oder Wärmeveränderung aus bzw. zieht sich zusammen. Dieses Verhalten führt zu Toleranzen.
- Seite 14 Die Gehäuse und die Front vom Alcone Sub20 Definition können im Lautsprechershop bestellt werden. Sie werden von WOODSOUND gefertigt und geliefert. Bei der Standardversion der Alcone Sub20 Definition handelt es sich um eine 19 mm starke, mit der CNC-Fräse bearbeitete MDF-Front und einen Korpus aus 19 mm MDF.
