Bauanleitung

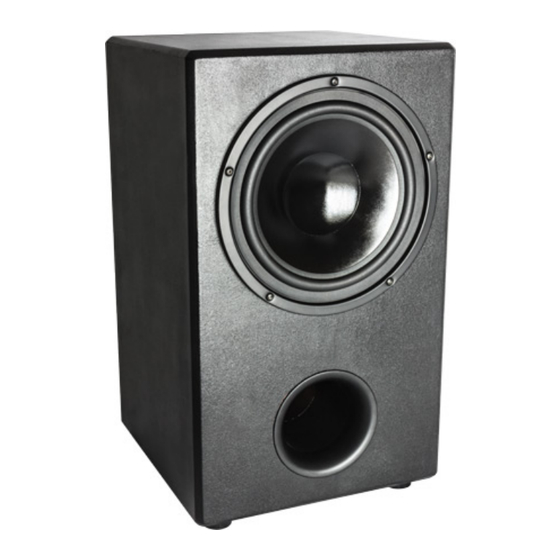

Donez Subwoofer
individuelle HiFi Lösungen
www.lautsprechershop.de
Tel.: +49 721-97037 24
Fax: +49 721-97037 25
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Strassacker Donez
Inhaltszusammenfassung für Strassacker Donez
-
Seite 1: Inhaltsverzeichnis
Lautsprecherchassis ........................4 Verstärker ............................4 Zubehör ............................4 Frequenzgang ..........................4 Technische Zeichnungen und Stückliste ..................5 Aufbauanleitung ..........................6 Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de... -
Seite 2: Lautsprecherbeschreibung
Rohr mit Rundungen auf der Innen- und der Außenseite. Frequenzweiche Der Donez-Subwoofer ist bestückt mit einem DT-50 Verstärker von Detonation. In diesem Modul ist eine aktive Frequenzweiche integriert. Der DT-50 Verstärker ist für die Montage im Gehäuse konzipiert. Auf der Frontplatte befinden sich alle Ein- und Ausgänge und Drehregler. -
Seite 3: Fazit
- 3 - Fazit Der Donez Subwoofer besitzt eine gute Mischung aus Tiefgang und Präzision. Durch die geringe Größe ist der Woofer für viele Anwendungen geeignet und beeindruckt mit seinem tollen Preis- Leistungsverhältnis. Copyright © Iris Straßacker, Karlsruhe 2015... -
Seite 4: Technische Daten
Bauanleitung Seite Technische Daten Technische Daten Nennleistung: 60 Watt Musikleistung: 100 Watt max. Schalldruck (1 m): 108 dB Gehäusemaße (H x B x T): 570 x 340 x 340 mm Gehäusevolumen: 47 Liter Frequenzbereich (-8 dB): ab 31 Hz Lautsprecherchassis 1 x Audiopur Tieftöner W254 Verstärker ... -
Seite 5: Technische Zeichnungen Und Stückliste
Bauanleitung Seite Technische Daten Stückliste Technische Zeichnungen und Name Anzahl Abmessungen in mm Boden und Versteifung 302 x 302 x 19 Front und Rückseite 570 x 340 x 19 Seitenteil 570 x 302 x 19 HP100 mit 250 mm 2 x 125 = 250 In der rechten Abbildung sind die beiden HP100 zu sehen. -
Seite 6: Aufbauanleitung
Bauanleitung Seite Aufbauanleitung Aufbauanleitung Der Donez-Subwoofer ist sehr einfach zu bauen. Sie benötigen für die Montage lediglich: unseren Bausatz Donez den Holzzuschnitt aus der Stückliste Holzkaltleim (D3 oder D4) eine Stichsäge (und eine Fräse) Wir zeigen Ihnen Schritt für Schritt, wie einfach der Donez-Subwoofer zusammengebaut werden kann. - Seite 7 Bauanleitung Seite Aufbauanleitung Schritt 3 Das Seitenteil mit Leim bestreichen und einkleben. Bitte messen Sie immer alle Teile beim Einbauen nach. Auch die Dicke von einer MDF-Platte kann um 10 % abweichen. In Zahlen bedeutet das, dass eine 19 mm Platte fast 21 mm stark sein kann. Bei zwei Seitenteilen ergibt das eine Toleranz von 4 mm.
- Seite 8 Bauanleitung Seite Aufbauanleitung Schritt 6 zweite Seitenteil wird Leim bestrichen und eingeklebt. Schritt 7 Die Front mittig ausrichten und einkleben. Man kann die Front 2 mm größer als das Gehäuse schneiden und zum Schluss im eingebauten Zustand mit einem Bündigfräser anpassen Schritt 8 Bassreflexrohr anpassen und einkleben.
- Seite 9 Bauanleitung Seite Aufbauanleitung Schritt 9 Wir haben in unserem Beispiel den Donez mit PA-Lack überzogen. Der Lack lässt sich einfach verarbeiten und im Kino ist es wichtig, dass der Subwoofer dunkel ist und nicht reflektiert. Copyright © Iris Straßacker, Karlsruhe 2015...
- Seite 10 Seite Aufbauanleitung Die Gehäuse und die Front vom Donez können im Lautsprechershop bestellt werden. Sie werden von WOODSOUND gefertigt und geliefert. Bei der Standardversion handelt es sich um eine 19 mm starke, mit der CNC-Fräse bearbeitete MDF-Front und einen Korpus aus 19 mm MDF.
