Allgemeines
Kühlumschaltventil VCC 11 ermöglicht den Einsatz einer
Kühlung in 4-Rohrsystemen. Die Kühlung kann so im
Gegensatz zur Wärme in ein anderes System geleitet
werden. Dazu müssen Wärmepumpe und Inneneinheit
eine Kühlfunktion unterstützen.
Bei einem Kühlbetrieb wird der Ladevolumenstrom zum
Kühlsystem mithilfe des Kühlumschaltventils (QN12)
geregelt. Ansonsten wird der Ladevolumenstrom zu den
übrigen Teilen des Systems geleitet, z.B. zum Heizsystem.
Inhalt
1 St. Kühlumschaltventil, EQ1-QN12
1 St. Adaptersatz (Welle, Adapter und Feder)
1 St. 3-Wegeventil, Ø 28-mm-Klemmring
1 St. Ventilmotor
Prinzipskizze VCC 11
-EQ1
-AA25
-CP6
-GP13
-BT64
-EB101
-EB101
Rohranschluss/Durchflussmesser
Das Kühlumschaltventil (QN12) wird stets als erstes
Umschaltventil zwischen Wärmequelle und restlichem
System montiert. In der Ausgangsstellung, ohne Wärme-
VCC 11 | DE
German
-AA25
-BT1
-QM31
-BT12
-QM32 -GP12
-BT3
-QM1

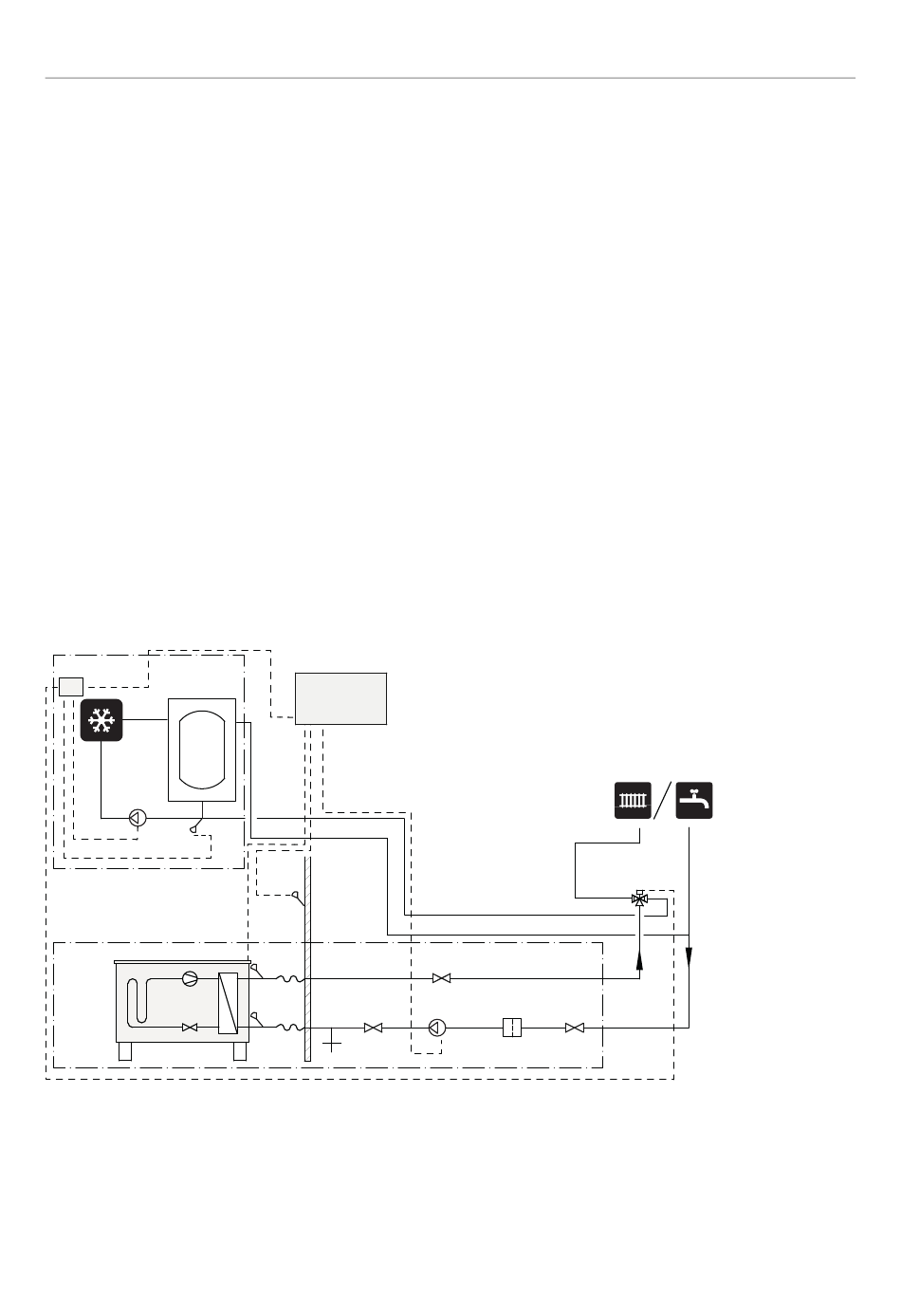

Prinzipskizze
Erklärung
AA25 Innenmodul
BT1 Außenfühler
EQ1 Kühlsystem (Vierrohr)
AA25 Zubehörplatine in AXC 30
BT64 Vorlauf, Kühlung
CP6 Kühlpufferspeicher (optional)
GP13 Systempumpe, Kühlung
QN12 Umschaltventil, Kühlung
EB101 Wärmepumpensystem
BT3 Temperaturfühler, Rücklauf
BT12 Fühler, Kondensatorvorlauf
GP12 Ladepumpe
HQ1 Schmutzfilter
QM1 Entleerungsventil
QM31 Absperrventil
QM32 Absperrventil
QM43 Absperrventil
Bezeichnungen gemäß Standard IEC 61346-2.
-EQ1-QN12
-HQ1 -QM43
