Informacje ogólne
Zawór przełączający chłodzenia VCC 11 umożliwia wy-
korzystanie chłodzenia w systemie 4-rurowym. Następnie
chłodzenie jest realizowane w innym systemie, niż
ogrzewanie. Wymaga to, aby pompa ciepła i moduł
wewnętrzny obsługiwały funkcję chłodzenia.
W czasie chłodzenia przepływ czynnika jest kierowany
do systemu chłodzenia przez zawór przełączający
(QN12). W przeciwnym razie przepływ czynnika jest
kierowany do pozostałych obiegów, na przykład do sys-
temu grzewczego.
Zawartość
1 x Zawór przełączający chłodzenia, EQ1-QN12
1 x Zestaw podłączeniowy (wałek, adapter i spręży-
na)
1 x Zawór 3-drogowy, pierścień uszczelniający
Ø28 mm
1 x Siłownik zaworu
Schemat ogólny VCC 11
-EQ1
-AA25
-CP6
-GP13
-BT64
-EB101
-EB101
Przyłącza rurowe
Zawór przełączający chłodzenia (QN12) zawsze instaluje
się jako pierwszy zawór rozdzielający między źródłem
ciepła i pozostałą częścią systemu. W trybie uruchamia-
nia, bez pompy ciepła, zawór przełączający chłodzenia
12
Polski
-AA25
-BT1
-QM31
-BT12
-QM32 -GP12
-BT3
-QM1

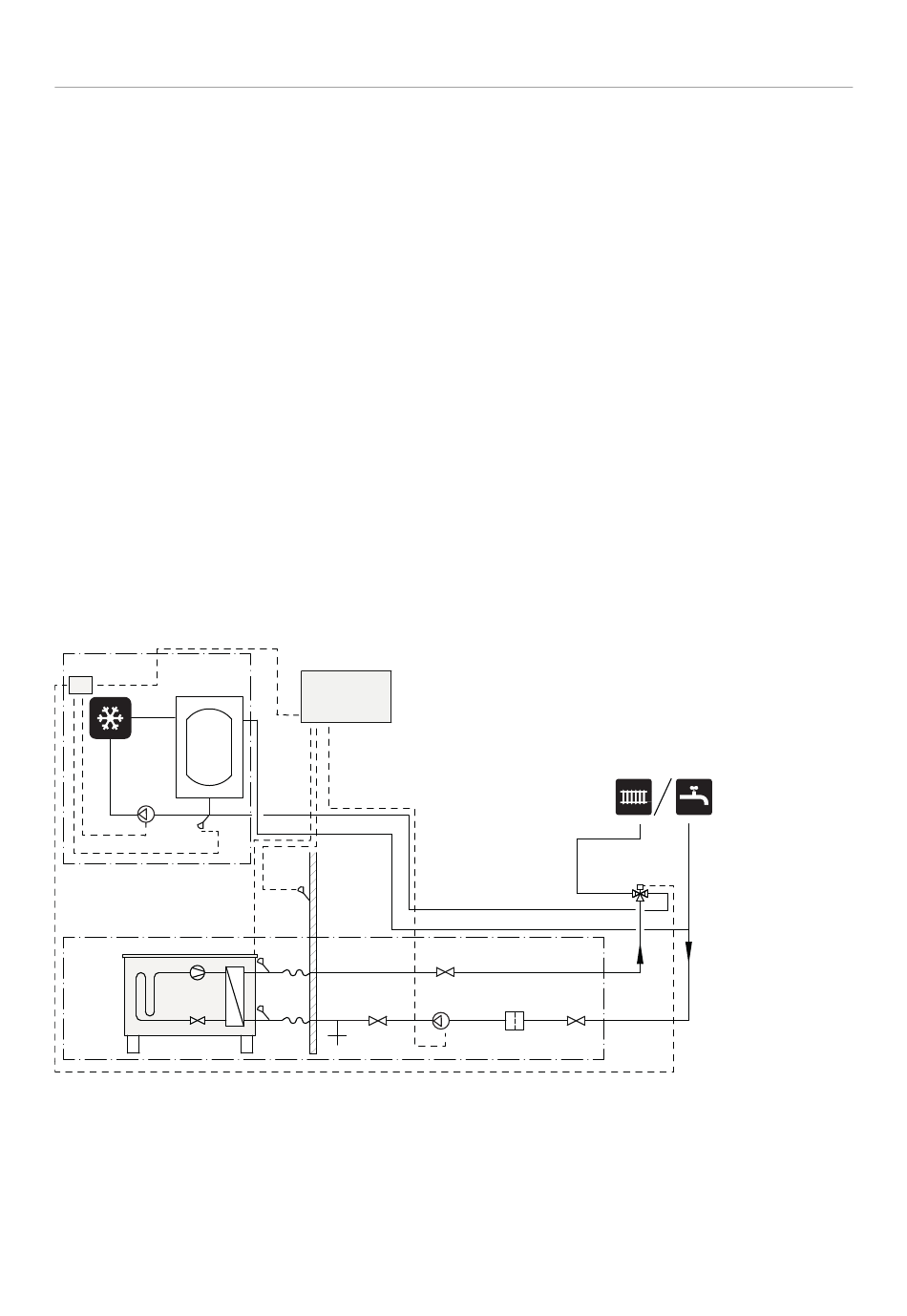

Schemat ogólny
Legenda
AA25 Moduł wewnętrzny
BT1 Czujnik temperatury, czujnik zewnętrzny
EQ1 System chłodzenia (4-rurowy)
AA25 Karta rozszerzeń w AXC 30
BT64 Zasilanie, chłodzenie
CP6 Bufor chłodu (opcjonalny)
GP13 Pompa systemowa, chłodzenie
QN12 Zawór przełączający, chłodzenie
EB101 System pompy ciepła
BT3 Czujnik temperatury, powrót
BT12 Czujnik temperatury, wyjście skraplacza
GP12 Pompa zasilająca
HQ1 Filtr cząstek stałych
QM1 Zawór czerpalny
QM31 Zawór odcinający
QM32 Zawór odcinający
QM43 Zawór odcinający
Oznaczenia zgodnie z normą IEC 61346-2.
-EQ1-QN12
-HQ1 -QM43
