Allmänt
Kylväxelventil VCC 11 gör det möjligt att använda kyla i
4-rörssystem. Kylan distribueras då i ett annat system än
värmen. För detta krävs att värmepump och inomhusmo-
dulen har stöd för kylfunktionen.
Vid kyldrift styrs laddningsflödet mot kylsystemet med
hjälp av kylväxelventilen (QN12). I övriga fall styrs ladd-
ningsflödet mot återstående delar i systemet, till exempel
värmesystem.
Innehåll
1 st Kylväxelventil, EQ1-QN12
1 st Adapter kit (Axel, Adapter och Fjäder)
1 st 3-vägsventil, Ø 28 mm klämring
1 st Ventilmotor

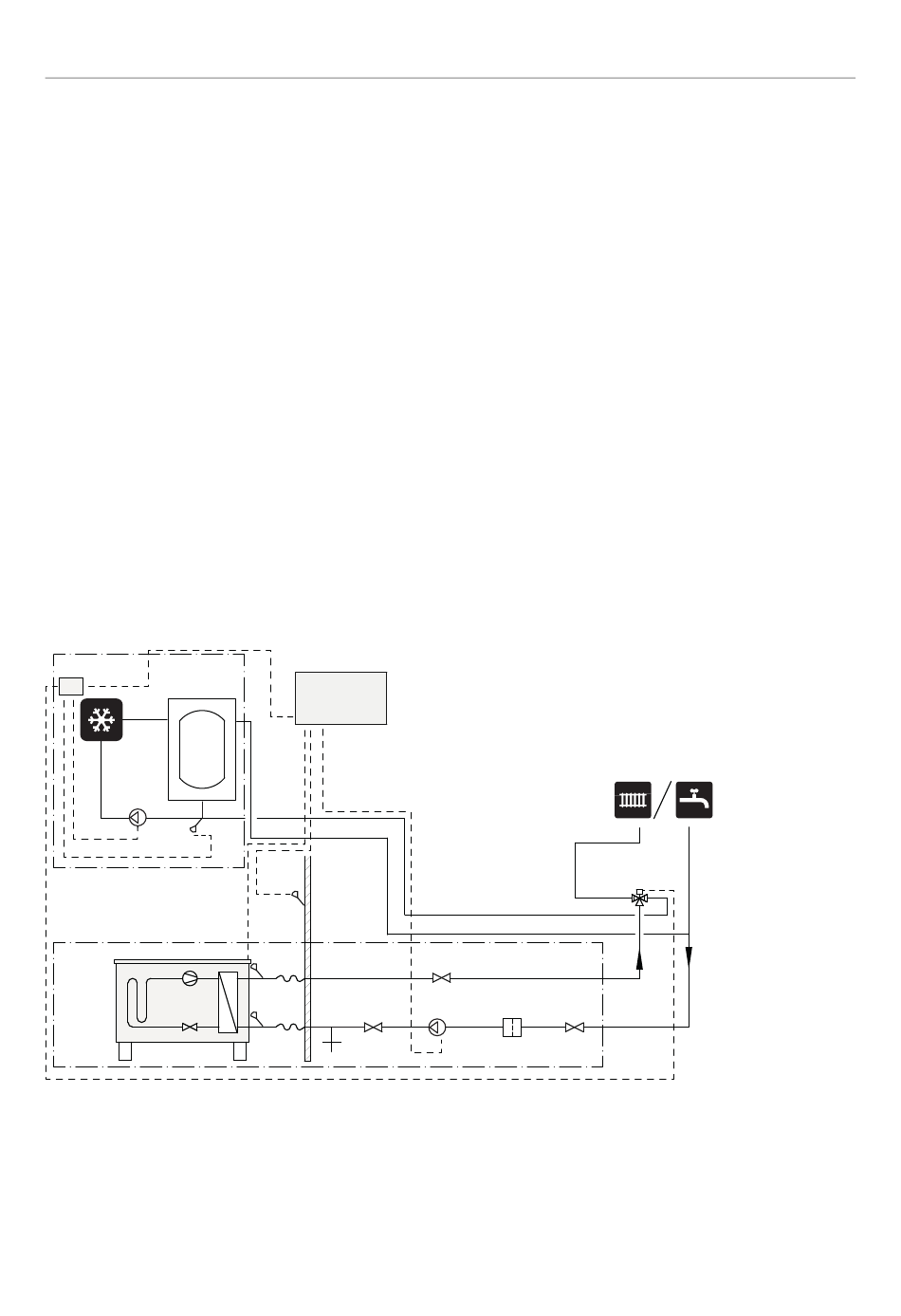

Principschema VCC 11
-EQ1
-AA25
-CP6
-GP13
-BT64
-EB101
-EB101
VCC 11 | SE
Svenska
-AA25
-BT1
-QM31
-BT12
-QM32 -GP12
-BT3
-QM1
Principschema
Förklaring
AA25 Inomhusmodul
BT1 Temperaturgivare, utomhusgivare
EQ1 Kylsystem (4-rör)
AA25 Tillbehörskort i AXC 30
BT64 Framledning, kyla
CP6 Kylackumulator (valfri)
GP13 Systempump, kyla
QN12 Växelventil, kyla
EB101 Värmepumpsystem
BT3 Temperaturgivare, retur
BT12 Temperaturgivare, kondensor fram
GP12 Laddpump
HQ1 Smutsfilter
QM1 Avtappningsventil
QM31 Avstängningsventil
QM32 Avstängningsventil
QM43 Avstängningsventil
Beteckningar enligt standard IEC 61346-2.
-EQ1-QN12
-HQ1 -QM43
