Technische Broschüre
Funktion
I. Ein Warnsignal für steigende
Temperatur wird beim einge-
stellten Bereichswert ausgelöst.
II. Ein Warnsignal für abfallende
Temperatur wird beim einge-
stellten Bereichswert minus
der mechanischen Differenz
ausgelöst
12
12
Druckschalter und Thermostate, Typ CAS
Elektrischer Anschluss
CAS Thermostate sind mit einer Pg 13,5
Kabelverschraubung versehen, die für
Kabeldurchmesser von 5 bis 14 mm verwendbar
ist.

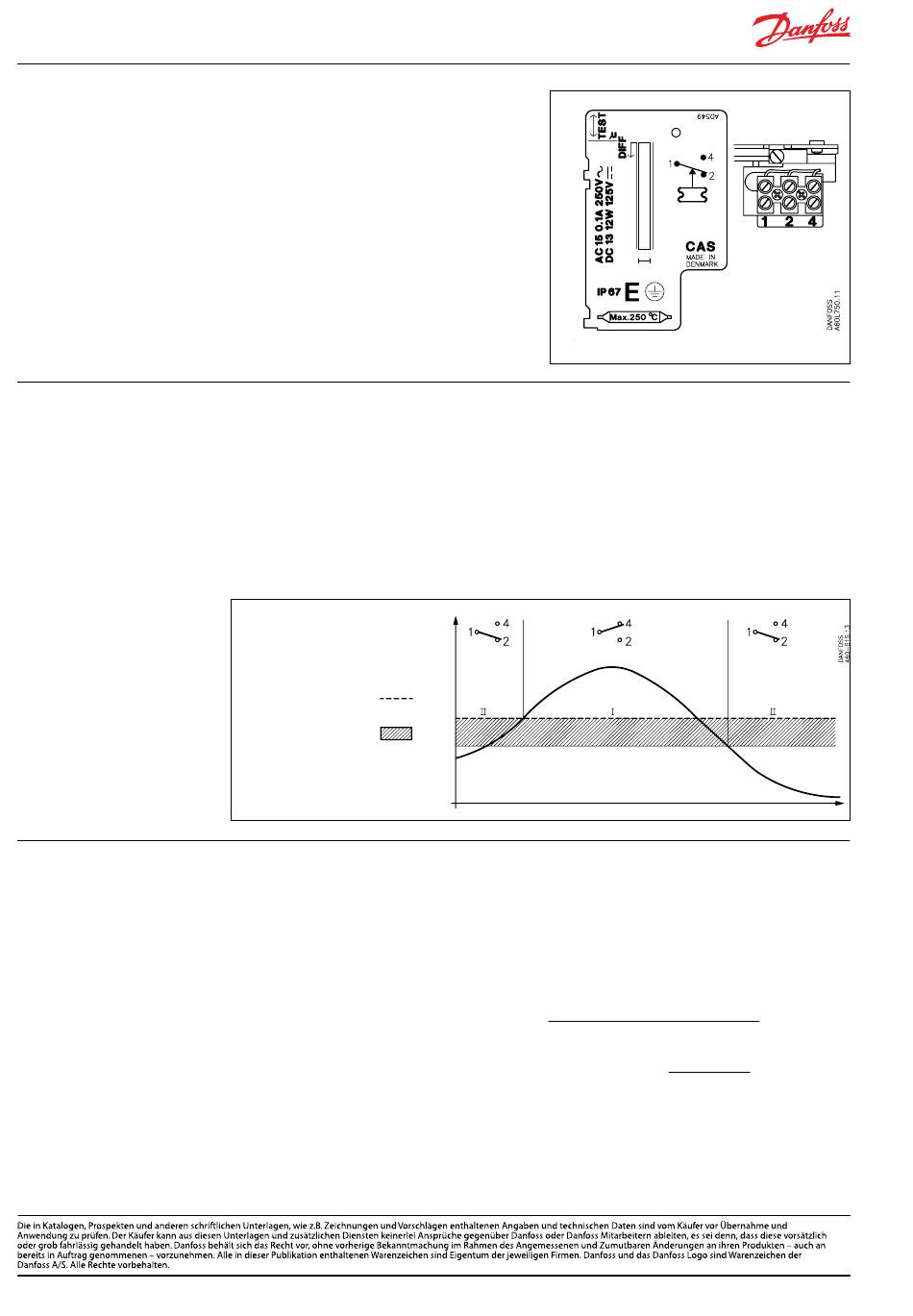

Die Kontaktfunktion geht aus Abb. 4 hervor.
Differenzbegriffe
Als mechanische Referenz (Eigendifferenz)
bezeichnet man die für jedes Gerät feste
Schaltdifferenz. Dagegen nennt man die
Differenz, mit der die Anlage arbeiten wird, die
thermische Differenz (Betriebsdifferenz). Die
thermische Differenz ist stets größer als die
mechanische Differenz und ist von drei Faktoren
abhängig:
1) Strömungsgeschwindigkeit des Mediums
2) Änderungsgeschwindigkeit der Mediums
Bereichseinstellung
Mechanische Differenz
Abb. 5
Beispiel 1
Dieselmotor mit einer Kühlwassertemperatur
von 85°C (Normalzustand). Gewünscht wird ein
Warnsignal, sobald die Kühlwassertemperatur
95°C überschreitet. Zu wählen wäre ein Thermos-
tat CAS 180 (Bereich +70 bis 120°C).
Einstellung der Hauptspindel: 95°C.
Die gewünschte Warnfunktion ergibt sich, wenn
man die Klemmen 1-4 verbindet.
IC.PD.P10.G5.03 / 520B5115
Abb. 4
temperatur und
3) Wärmeübertragung auf den Fühler.
Thermostatfunktion
Die Kontakte 1-4 schließen und 1-2 öffnen,
sobald die Temperatur über den auf der Skala
eingestellten Wert (Sollwert) ansteigt.
Die Kontakte gehen wieder in ihre Ausgangsla-
ge zurück, wenn die Temperatur auf einen dem
Sollwert minus der mechanischen Differenz
entsprechenden Wert abfällt. Siehe Abb. 5.
Beispiel 2
Zu ermitteln ist die notwendige Skalenkorrektur
für eine CAS 180, der bei einer Umgebungstem-
peratur von +50°C auf +95°C eingestellt ist.
Die relative Skaleneinstellung wird nach folgen-
der Formel bestimmt:
Einstellwert - min. Skalenwert
max. Skalenwert - min. Skalenwert
Relativ Skalenwert: 95 - 70 x 100 = 50%
120 - 70
Faktor für Skalenabweichung Z Abb. 3, Z ≅ 0.7
Korrekturfaktor a, vgl. Tabelle Seite 10,
Abb. 3 = 2.4.
Skalenkorrektur = Z x a = 0.7 x 2.4 = 1.7°C
CAS ist auf 95 + 1.7 = 96.7°C einzustellen
© Danfoss A/S (IA-MO / jmn), 2012-06
x 100 = %
