Danfoss RT 19-W Montage

Instructions
RT 19, 30A, 31, 32, 33, 35, 112(-W -B -S) Vd-T ÜV
5. Indstillingsknap/dækhætte
Setting knop/Seal cap
Einstellknopf/Deckknopf
9. Områdeskala
Range scale
Bereichskala
38. Resetknap

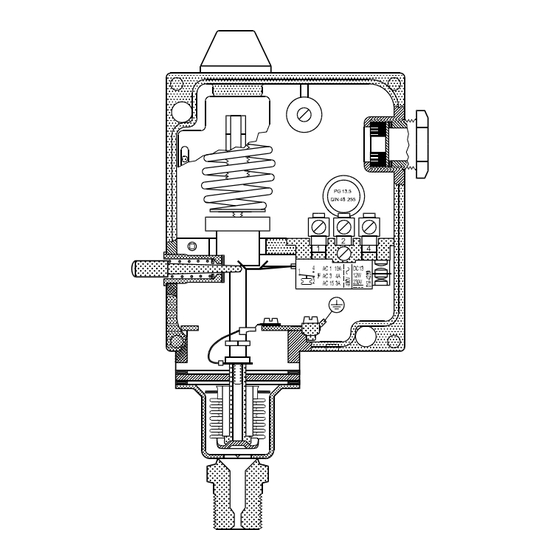

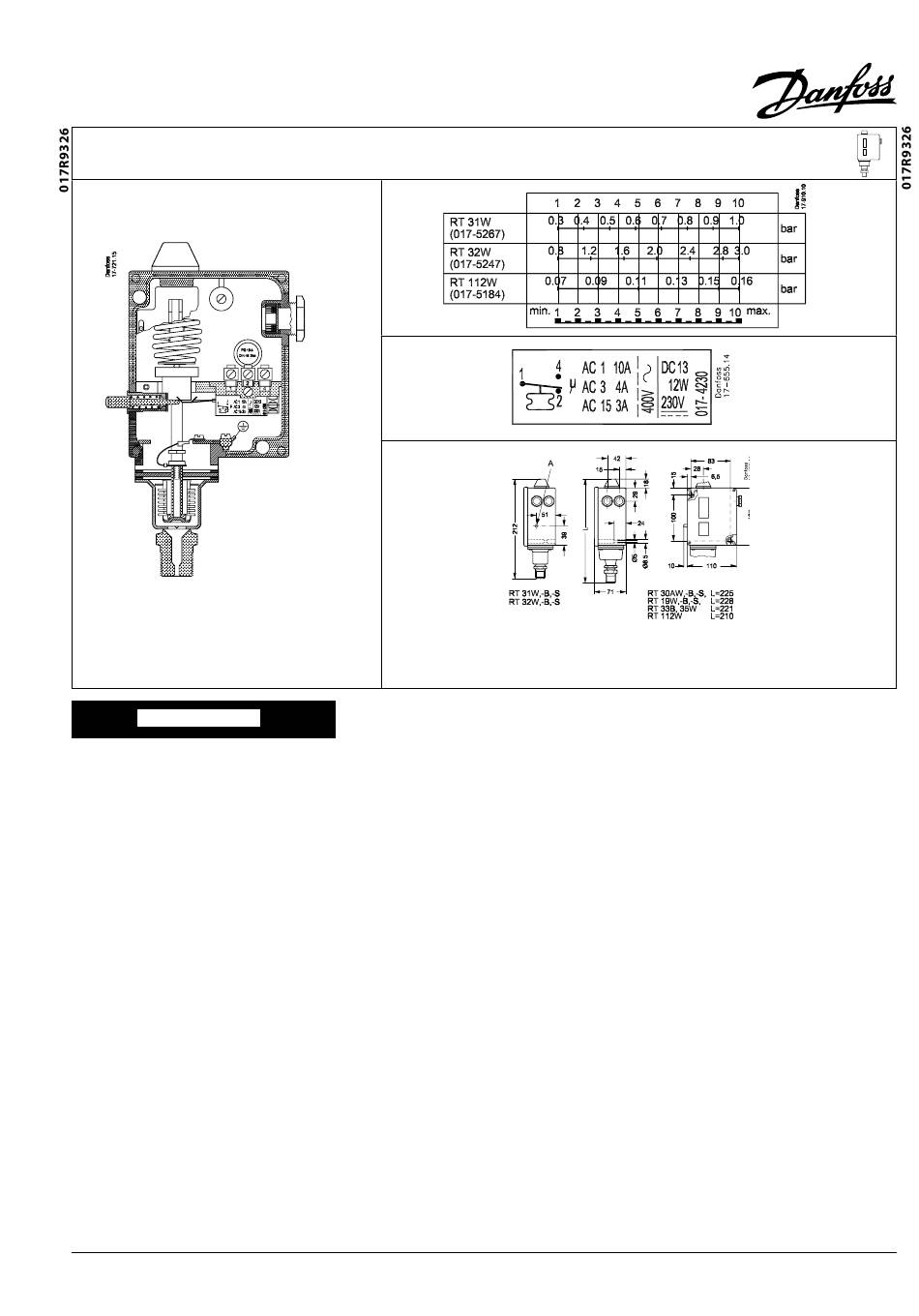

Fig. 1
DANSK
Fail safe pressostater type RT 19,
30A, 31, 32, 33, 35,112(-W -B -S)
Data
Afprøvet og godkendt af TÜV
( Technischer Überwachungs Verein)
for anvendelser til land- og skibsdampan-
læg.
Druck 100/1.
Typebetegnelsens bogstaver har følgende
betydning:
A: Også godkendt til anvendelse i
køleanlæg.
W: Trykvagt med automatisk
genindkobling.
B: Trykbegrænser med udvendig reset.
S: Sikkerhedstrykbegrænser med
indvendig reset
Kontaktbelastning:
Maks. omgivelsestemperatur: -40
Maks.medietemperatur:
Maks. prøvetryk:
RT 19, 32(-W -B -S):
RT 30A, 31(-W -B -S):
RT 33B, 35W, 112:
Min. prøvetryk:
©Danfoss A/S 04-2010 (IA-OTF/ frz)
Fig. 2
Fig. 3
Fig. 4
Montering
Udfør tryktilslutningen, så eventuelle uren-
heder i ledningen ikke tilstopper pressostat-
ens tryktilgang.
Tilslut fx pressostaten på en opadvendende
studs (apparat lodret).
Dæmp kraftige trykpulsationer. Ofte er en
dæmpesløjfe tilstrækkelig.
Indskyd en vandfast rørsløjfe som tempera-
turspærre, fx af 10 mm Cu rør, hvis der i an-
læg med høje temperaturer er risiko for at
pressostatens tryktilslutning kan opvarmes
o
til over 100
Anbring pressostaten, så den ved vandan-
læg ikke udsættes for frost ( lad den fx arbe-
jde på en luftpude).
Indstilling
Pressostaten indstilles efter den funktion
- slutte eller bryde - som skal ske ved sti-
Se fig. 3
gende tryk (for RT 31, 32 og 33 for faldende
o o
C - 70 C
tryk).
o
150 C
Indstillingen udføres med håndknappen (5)
under samtidig aflæsning af hovedskalaen
47 bar
e (9).
25 bar
e Se fig.1.
7 bar
e Differensen indstilles med differensrullen
- 1 bar
(19) ifølge nomogrammet i figur 2.
C .
A: Udvendig resetknap kun for apparater type RT...B
External reset button for type RT...B units only
Äussere Reset-Knopf nur fûr Geräte Typ RT...B
Eksempler
1. RT 31W
Trykket til en dampkedel ønskes styret af en
RT 31W. Maks. tryk 8 bar, min. tryk 7,5 bar,
differens 8-7,5 = 0,5 bar.
1. Tilslut olkiebrænderen til pressostatens
klemmer 1-2.
2. Indstil pressostaten på 8 bar med
håndknappen (5).
3. Indstil differensrullen på de ca. 3,5 bar
ifølge nomogrammet fig. 2.
2. RT 19B eller S
Når trykket i en kedel overstiger 20 bar skal
RT 19 afbryde brænderen. Automatisk gen-
indkobling må ikke finde sted.
1. Tilslut brænderen til pressostatens
klemmer 1-4.
2. Indstil pressostaten på 20 bar med
håndknappen.
Manuel genindkobling med resetknappen -
se fig. 4 - kan først finde sted, når trykket er
faldet med områdeindstillingen minus dif-
ferensen. I dette tilfælde til 19 bar.
