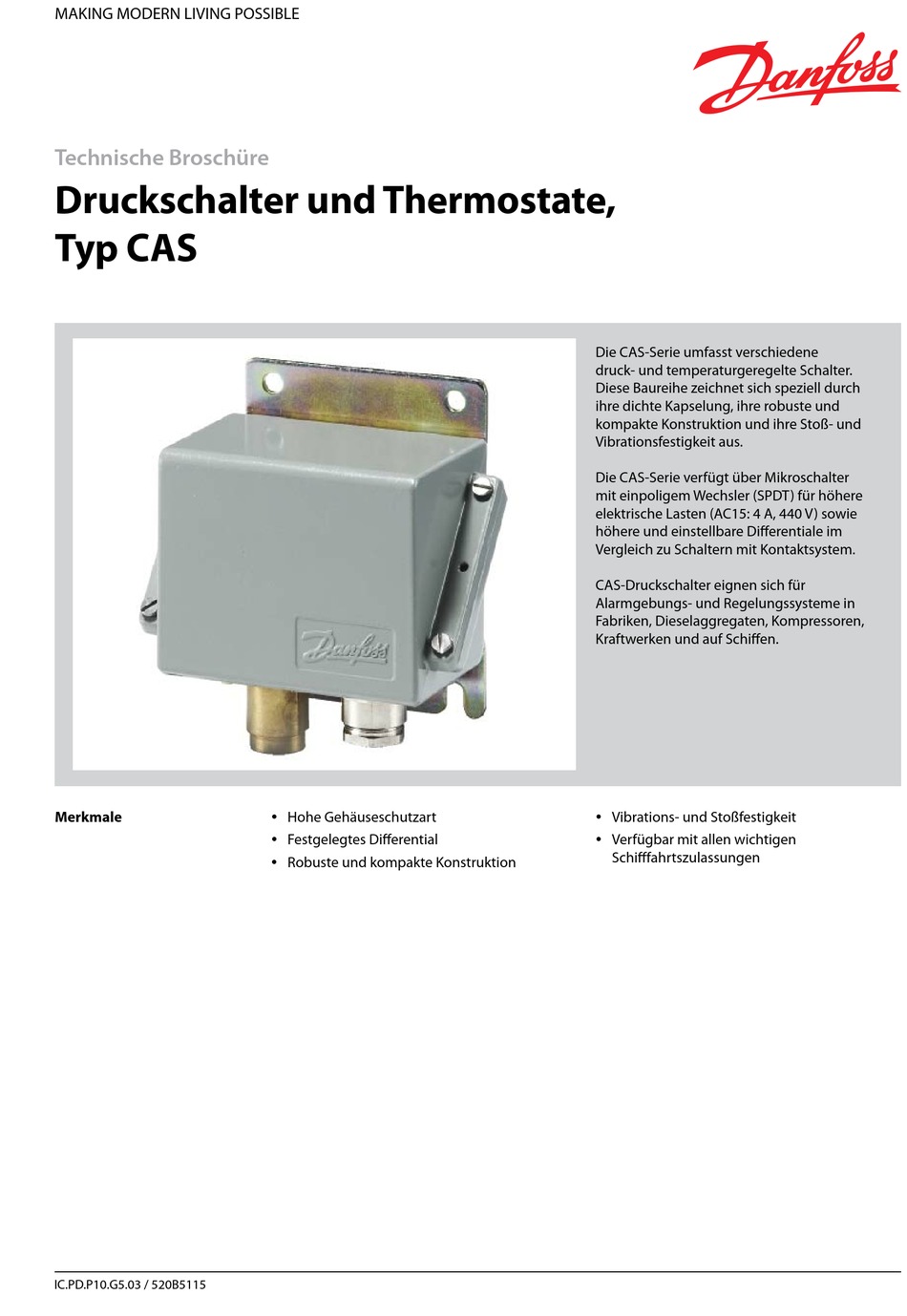

MAKING MODERN LIVING POSSIBLE
Technische Broschüre
Druckschalter und Thermostate,
Typ CAS
Merkmale
IC.PD.P10.G5.03 / 520B5115
y Hohe Gehäuseschutzart
y Festgelegtes Differential
y Robuste und kompakte Konstruktion
Die CAS-Serie umfasst verschiedene
druck- und temperaturgeregelte Schalter.
Diese Baureihe zeichnet sich speziell durch
ihre dichte Kapselung, ihre robuste und
kompakte Konstruktion und ihre Stoß- und
Vibrationsfestigkeit aus.
Die CAS-Serie verfügt über Mikroschalter
mit einpoligem Wechsler (SPDT) für höhere
elektrische Lasten (AC15: 4 A, 440 V) sowie
höhere und einstellbare Differentiale im
Vergleich zu Schaltern mit Kontaktsystem.
CAS-Druckschalter eignen sich für
Alarmgebungs- und Regelungssysteme in
Fabriken, Dieselaggregaten, Kompressoren,
Kraftwerken und auf Schiffen.
y Vibrations- und Stoßfestigkeit
y Verfügbar mit allen wichtigen
Schifffahrtszulassungen
Werbung
Inhaltszusammenfassung für Danfoss CAS serie
- Seite 1 MAKING MODERN LIVING POSSIBLE Technische Broschüre Druckschalter und Thermostate, Typ CAS Die CAS-Serie umfasst verschiedene druck- und temperaturgeregelte Schalter. Diese Baureihe zeichnet sich speziell durch ihre dichte Kapselung, ihre robuste und kompakte Konstruktion und ihre Stoß- und Vibrationsfestigkeit aus. Die CAS-Serie verfügt über Mikroschalter mit einpoligem Wechsler (SPDT) für höhere elektrische Lasten (AC15: 4 A, 440 V) sowie höhere und einstellbare Differentiale im...
- Seite 2 CAS 155 Thermostate Bereich 180 °C °C ISO 9001 Danfoss A/S hat die Zulassung von BSI nach Qualitätszulassungen der internationalen Norm ISO 9001. Damit erfüllt Danfoss die Forderungen der internationalen Norm in bezug auf Produktentwicklung, Konstruktion, Produktion und Vertrieb. BSI kontrolliert regelmäßig, ob Danfoss die Forderungen der Norm einhält.
- Seite 3 Technische Broschüre Druckschalter und Thermostate, Typ CAS Druckumrechnungstabelle Pascal Pascal pr. Kilopond Meter Technische Physik. Torr Tomme Poundforce (= Newton pr. m Wassersäule Atmos- Atmos- (0°C) Hg (0°C) per square pr m phäre phäre inch (N/m (mm H (lbf/in N/mm kp/m (kp/cm mm Hg...
- Seite 4 Technische Broschüre Druckschalter und Thermostate, Typ CAS Druckschalter Technische Daten Kontaktsystem Medientemperatur Mikroschalter, einpoliger Wechselkontakt (SPDT) CAS 133-139: -40 bis + 100°C CAS 143-155: -25 bis + 100°C Kontaktlast für Wasser u. Seewasser jedoch max. 80 °C Wechselstrom: 220 V, 0.1 A, AC-14 und AC-15 (induktive Last) Vibrationssicherheit Vibrationsfestigkeit im Bereich 2-30 Hz Gleichstrom: 125 V, 12 W DC-13 (induktive Last)
- Seite 5 Technische Broschüre Druckschalter und Thermostate, Typ CAS Technische Daten und Bevorzugte Ausführungen Bestellung Standarddruckschalter Regel- Mechanische Zulässiger Max. Min. Druck- bereich p Differenz Differenz- Prüfdruck Berstdruck anschluss Bestell-Nr. überdruck (bar) (bar) (bar) (bar) (bar) 0 → 3.5 060-315066 CAS 133 0 →...
- Seite 6 Technische Broschüre Druckschalter und Thermostate, Typ CAS Funktion I. Ein Warnsignal für steigenden Differenzdruck wird a. CAS 155 Die Kontakte 1-4 schließen und 1-2 öffnen, bei dem eingestellten Bereichswert ausgelöst. wenn der Differenzdruck den eingestellten Bereichswert überschreitet. Die Kontakte II. Ein Warnsignal für abfallenden Differenzdruck wechseln in die Ausgangslage zurück, wenn der wird bei dem eingestellten Bereichswert minus Differenzdruck wieder auf den Bereichs-wert...
- Seite 7 Technische Broschüre Druckschalter und Thermostate, Typ CAS Zubehör Anzahl Bestell-Nr. Teil Beschreibung Rohrgewinde ISO 228/1, G 3/8 Überwurfmutter, Nippel und AL 017-436866 Überwurfmutter mit Dichtung (10 mm außen 8 mm innen) zum Anschweißen oder Anlöten Nippel eines Stahl- bzw. Kupferrohrs, Stahl SW 22 Überwurfmutter mit G 3/8 Überwurfmutter, Nippel und Dichtung (10 mm außen/ 6.5 mm 017-422966...
-
Seite 8: Montage
Technische Broschüre Druckschalter und Thermostate, Typ CAS Montage Montage Pulsieren CAS Druckschalter sind mit einer 3 mm starken Wenn im Druckelement starke Pulsationen Befestigungskonsole ausgerüstet. Die Geräte auftreten - z.B. in Sprinkleranlagen (Feuerschutz), sollten niemals “selbsttragend” nur am Druck- Brennstoffsystemen für Dieselmotoren stutzen befestigt montiert werden. - Seite 9 Technische Broschüre Druckschalter und Thermostate, Typ CAS Thermostate Technische Daten und Bevorzugte Ausführungen Bestellung Regel- Mechanische Max. Geeignete Fühlerhülsenlänge Kapillarrohr- bereich Differenz Fühlertem- (siehe unter “Zubehör”) länge Bestell-Nr. justierbar/ peratur fest °C °C °C 20 → 80 060L315166 CAS 178 70 →...
- Seite 10 Technische Broschüre Druckschalter und Thermostate, Typ CAS Zubehör: Fühlerhülse für Bestell-Nr. Bestell-Nr. Fühler- Gewinde Fühlerhülse Gewinde Thermostate hülse Messing ½ NPT 060L326566 060L326466 060L326766 Messing ½ NPT Stahl 18/8 G ½ A G ½ A 060L326266 G ¾ A 060L326666 060L328166 G ½...
- Seite 11 Technische Broschüre Druckschalter und Thermostate, Typ CAS Montage Anordnung des Geräts: Thermostate CAS können Edelstahl 18/8 Messing von der Konstruktion her den allgemein z.B. auf Schiffen, an Kompressoren oder größeren Maschinenanlagen auftretenden Erschütterun- gen widerstehen. Die Montage kann mit Hilfe der Konsole aus 3 mm starker Eisenplatte direkt an einer Wand, einem Schott u.
- Seite 12 Korrekturfaktor a, vgl. Tabelle Seite 10, Abb. 3 = 2.4. Skalenkorrektur = Z x a = 0.7 x 2.4 = 1.7°C CAS ist auf 95 + 1.7 = 96.7°C einzustellen IC.PD.P10.G5.03 / 520B5115 © Danfoss A/S (IA-MO / jmn), 2012-06...
