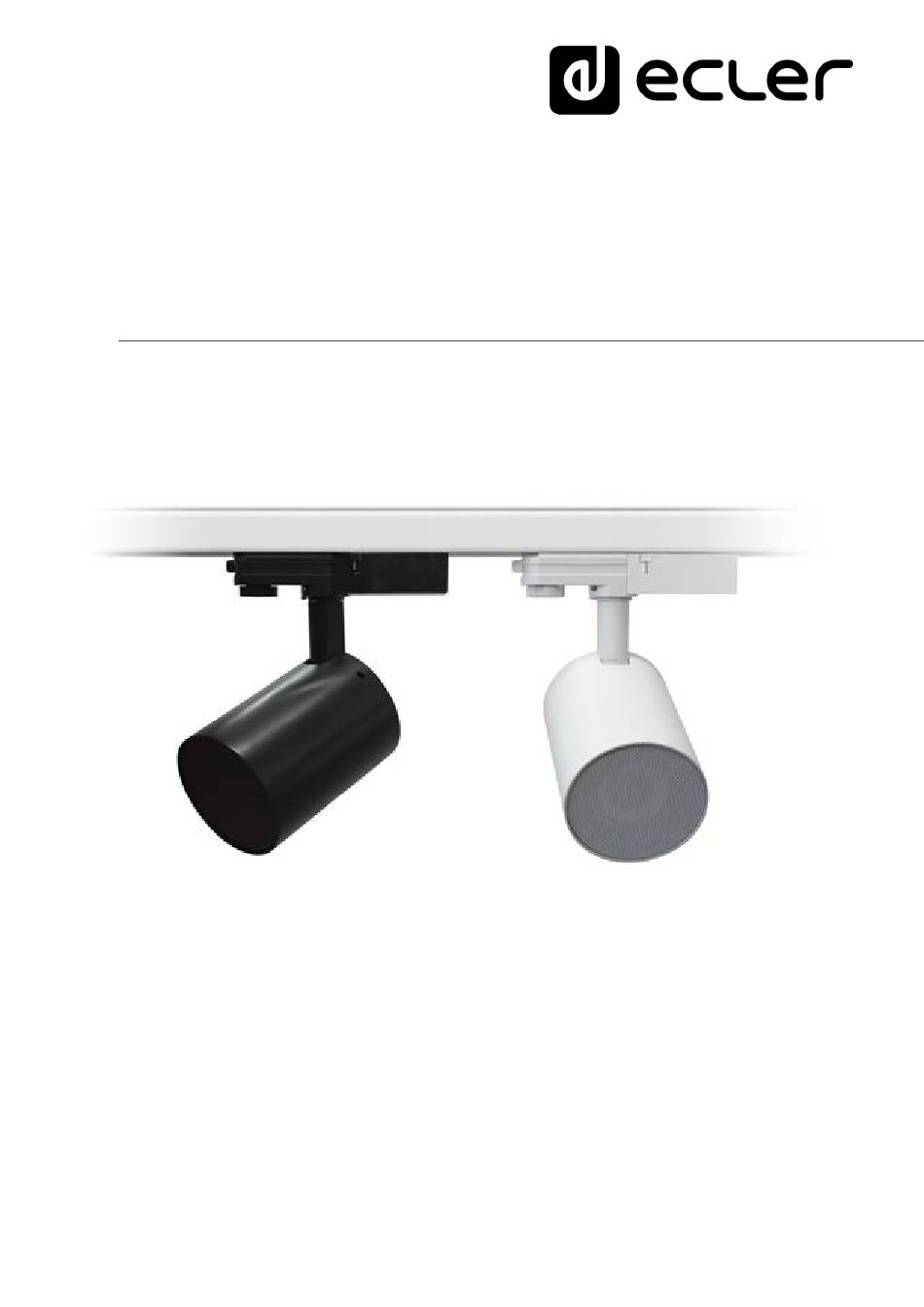

- Seite 1 TRAIL103 LAUTSPRECHERBOXEN Lautsprecher zum Einsatz in Lichtschienen BEDIENUNGSANLEITUNG v.20200409...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGER HINWEIS ......................3 WICHTIGE SICHERHEITSHINWEISE ................... 3 WICHTIGER HINWEIS ......................5 EINFÜHRUNG ..........................5 TECHNISCHE DATEN ......................5 ANSCHLUSS ..........................6 EINBAUORT UND MONTAGE ....................8 7.1. Vorgehensweise für die Installation in Lichtschienen (GLOBAL Trac Pro): ..... 8 7.2. -
Seite 3: Wichtiger Hinweis
WICHTIGER HINWEIS Das Blitzsymbol mit Pfeil im gleichseitigen Dreieck soll den Benutzer vor nicht isolierter, gefährlicher Spannung im Gerät warnen, die hoch genug ist, um einem Menschen einen Stromschlag zu versetzen. Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer darauf hinweisen, dass mitgelieferten... - Seite 4 8. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Öfen oder sonstigen Geräten, die Wärme erzeugen, einschliesslich Verstärkern. 9. Entfernen Sie niemals die Schutzvorrichtung des polarisiserten oder geerdeten Stromkabels. Ein polarisiertes Kabel hat zwei Stifte, wovon einer breiter ist als der andere.
-
Seite 5: Wichtiger Hinweis
Auf das Modell Ecler TRAIL103 gewähren wir eine Garantie von 3 Jahren. EINFÜHRUNG Der TRAIL103 ist ein 3" Lautsprecher in Lampenoptik. Er kann auf drei verschiedene Arten installiert werden: in Lichtschienen, auf Wand- oder Deckenflächen oder, mithilfe eines Adapters, an Traversen oder Gewindestangen. Er ist mit niederohmigen (4 Ohm) und hochohmigen (15W und 30W) Anschlüssen ausgestattet. -
Seite 6: Anschluss
ANSCHLUSS Der TRAIL103 ist sowohl für niederohmigen als auch für hochohmigen Betrieb ausgelegt. Er hat daher an seiner Rückseite 2 Euroblock-Anschlüsse, die eine Konfiguration der Betriebsart ermöglichen. Der Anschluss HI-Z INPUT ermöglicht den hochohmigen Betrieb (100V Linie), Anschluss LO-Z INPUT niederohmigen. - Seite 7 100V-Einstellung gegenüber den an den Anschlusskontakten angegebenen Leistungen um die Hälfte. Im Falle von 50V-Anlagen reduzieren sich die Leistungen auf ein Viertel. • LO-Z IN: Der Anschluss für niederohmigen Betrieb ermöglicht die Konfiguration der Lautsprecher für diese Bedingungen, mit einer Maximalleistung von 30W (schwarzes und rotes Kabel).
-
Seite 8: Einbauort Und Montage
Lautsprechern und der Zuhörerschaft keine Hindernisse befinden. • Passen Sie die Schalldruckpegel jeweils an die Erfordernisse der Wiedergabe an. Trotz seiner kleinen Bauform bringt der TRAIL103 eine Leistung, die weit über der von Heimlautsprechern liegt. 7.1. Vorgehensweise für die Installation in Lichtschienen (GLOBAL Trac Pro): 1. - Seite 9 4. Bringen Sie den Lautsprecher, wie in den folgenden Abbildungen gezeigt, an der Lichtschiene an. Anschluss an eine Lichtschiene GLOBAL Trac Pro (Drei-Phasen-Lichtschienensystem)
-
Seite 10: Vorgehensweise Für Die Oberflächenmontage
Lichtschiene. Drehen Sie das Feststellrad, bis es nicht mehr auf "OFF" steht, und die Sicherheitslasche ist blockiert. 6. Richten Sie den Lautsprecher wie gewünscht horizontal und vertikal aus. 7. Möchten Sie den TRAIL103 von der Lichtschiene abmontieren, so müssen Sie zuerst das Kästchen mit den Druckklemmen abbauen. 7.2. Vorgehensweise für die Oberflächenmontage: 1. - Seite 11 3. Bevor Sie die Anschlüsse vornehmen, führen Sie die Blende des Montagezubehörs durch den Arm des Lautsprechers hindurch. 4. Befestigen Sie den Sockel des Zubehörteils auf der gewünschten Wand- oder Deckenfläche. Vergewissern Sie sich, dass die Befestigungsfläche solide und tragfähig ist. Es sind 4 Befestigungslöcher vorhanden. Es wird empfohlen, Schrauben mit einem Ø...
-
Seite 12: Vorgehensweise Zur Installation An Einer Traverse Oder Gewindestange
8. Befestigen Sie die Blende des Montagesockels. Drücken Sie hierzu die Blende so auf den Montagesockel, dass Schlitz und Laschen zueinander ausgerichtet sind. Sitzt die Blende richtig, so hören Sie ein Klicken. 9. Richten Sie den Lautsprecher wie gewünscht horizontal und vertikal aus. 7.3. - Seite 13 3. Befestigen Sie das Zubehörteil für die Montage an einer Gewindestange oder Traverse wie nachfolgend abgebildet. 4. Nehmen Sie die Anschlüsse vor. Beachten Sie dabei den Farbcode für niederohmigen bzw. hochohmigen Betrieb, wie unter Punkt 3, Anleitung zum Anbau an einer Lichtschiene, erläutert. Wenn Sie es wünschen, so können Sie die Schraubklemmenleiste aus dem Sockel der Oberflächenhalterung benutzen.
-
Seite 14: Technische Daten
Support arm Swivel (pan and tilt) Connection type Euroblock terminals 3C Weight 1,0 kg LIEFERUMFANG • TRAIL103 • Zubehör für den Einbau in Lichtschienen + Kästchen mit Druckklemmen (standardmässig am Lautsprecher vormontiert) • Zubehör für Wand- oder Deckenmontage (2 Teile: Sockel + Blende aus Kunststoff) •... - Seite 15 Produkt-Spezifizierungen betreffen können. Bei technischen Fragen wenden Sie sich an Ihren Lieferanten, Händler oder füllen Sie das Kontaktformular auf unserer Website unter Support / Technical requests Motors, 166-168, 08038 Barcelona - Spain - (+34) 932238403 | information@ecler.com www.ecler.com...
