Eikon TACTIL
21122
Ηλεκτρονικός διακόπτης απομακρυσμένου ελέγχου, 2 πλήκτρων, για την
απομακρυσμένη διαχείριση ενός ηλεκτρονικού διακόπτη ή για τον κεντρικό
έλεγχο πολλών διακοπτών, συνδυάζεται με ετικέτα και πλάκα Eikon Tactil.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.
• Ονομαστική τάση τροφοδοσίας: 230 V~, 50/60 Hz
• Ενδεικτικές λυχνίες με εναλλάξιμα σύμβολα για εντοπισμό στο σκοτάδι.
• Επαναβαθμονόμηση των πλήκτρων αφής: 1 λεπτό
• Θερμοκρασία λειτουργίας: -5°C - +35°C.
ΕΛΕΓΧΟΜΕΝΑ ΦΟΡΤΙΑ.
• Κωδικοποιημένος έξοδος (επαφή κλέμας R): 230 V~, 50 mA το μέγ.
• Η συσκευή, όταν είναι συνδεδεμένη στους μηχανισμούς 21119, 21134 και 21174, παρέχει
τη δυνατότητα απομακρυσμένου ελέγχου των φορτίων που είναι συνδεδεμένα στη συσκευή
(μέγιστη απόσταση 100 m)
ΛΕΙΤΟΥΡΓΙΑ.
• Οι μπροστινές λυχνίες είναι πάντα αναμμένες
• Διακόπτες: αφής, δύο πλήκτρων, στην μπροστινή πλευρά. Ο έλεγχος γίνεται με τοποθέτηση του
δαχτύλου χωρίς πίεση πάνω στην αναμμένη λυχνία στην μπροστινή πλευρά του μηχανισμού
• Στη φάση διαμόρφωσης ο βομβητής είναι πάντα ενεργοποιημένος
ΠΡΟΣΟΧΗ: Το κύκλωμα στην πλευρά του φορτίου πρέπει να θεωρείται πάντα υπό τάση.
ΣΗΜ.: Σε κάθε εγκατάσταση της πλάκας, περιμένετε τουλάχιστον 1 λεπτό για να εκτελε-
στεί εκ νέου βαθμονόμηση.
ΔΙΑΜΟΡΦΩΣΗ.
Με το φορτίο/λαμπτήρα απενεργοποιημένο, πατήστε ταυτόχρονα και τα δύο πλήκτρα που
υπάρχουν κάτω από την πλάκα. Το πάνω πλήκτρο θα αρχίσει να αναβοσβήνει και θα μεταβεί
στη φάση διαμόρφωσης 1:
- πατήστε στιγμιαία το κάτω πλήκτρο για να τροποποιήσετε τις ρυθμίσεις της επιλεγμένης
διαμόρφωσης
- Πατήστε στιγμιαία το πάνω πλήκτρο που αναβοσβήνει για να αποθηκεύσετε την επιλεγμένη
φάση και να μεταβείτε στην επόμενη φάση διαμόρφωσης.
Εάν εντός 15 δευτ. δεν πραγματοποιηθεί καμία ενέργεια, η διαμόρφωση του μηχανισμού τερ-
ματίζεται χωρίς να αποθηκευτεί η τελευταία φάση.
ΡΥΘΜΙΣΗ
ΔΙΑΜΟΡΦΩΣΗ
Λυχνία LED πάνω
πλήκτρου
ΦΑΣΗ 1
Τροποποίηση
1 επαναλαμβανόμε-
φωτεινότητας
νη αναλαμπή
ΦΑΣΗ 2
Ενεργοποίηση
2 επαναλαμβανόμενες
βομβητή
αναλαμπές
ΦΑΣΗ 3
Ενεργοποίηση
σεναρίου
(πρέπει να χρησιμο-
3 επαναλαμβανόμενες
ποιείται μόνο όταν
αναλαμπές
απαιτείται ταυτόχρο-
νος έλεγχος διαφό-
ρων μηχανισμών)
Αναμμένη λυχνία LED Η λυχνία LED αναβοσβήνει
ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ.
Συνδέστε τη συσκευή όπως φαίνεται στην εικόνα «ΣΥΝΔΕΣΕΙΣ». Το κύκλωμα τροφοδοσίας
δικτύου (L-N) πρέπει να προστατεύεται από την υπερφόρτωση μέσω μηχανισμού, ασφάλειας ή
αυτόματου διακόπτη, με ονομαστικό ρεύμα έως 10 A.
ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.
Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τις ισχύουσες ρυθμιστικές διατάξεις για
την εγκατάσταση ηλεκτρολογικού υλικού στη χώρα όπου εγκαθίστανται τα προϊόντα.
• Ο μηχανισμός μπορεί να εγκατασταθεί σε γυάλινες πλάκες 2, 3 και 4 μονάδων. Χρησιμοποιήστε
το ειδικό κάλυμμα κωδ. 21041 για να κλείσετε τις μονάδες που δεν χρησιμοποιούνται.
• Στην πλάκα που χρησιμοποιείται για τον κωδ. 21122 δεν μπορούν να εγκατασταθούν μηχανι-
σμοί οθόνης αφής SELV (κωδ. 21520, 21540, 21840, 21860).
Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
ΔΙΑΔΙΚΑΣΙΑ
Λυχνία LED κάτω
πλήκτρου
Πατήστε το κάτω πλήκτρο
Πάντα αναμμένη για να τροποποιήσετε κυκλι-
στη ρυθμισμένη κά τη φωτεινότητα (χαμηλή,
θερμοκρασία μέτρια, υψηλή)
Απενεργοποιημέ-
Πατήστε το κάτω πλήκτρο
νος βομβητής
για να ενεργοποιήσετε/απε-
νεργοποιήσετε το βομβητή
Ενεργοποιημένος
βομβητής
Απενεργοποι-
Πατήστε το κάτω πλήκτρο
ημένο σενάριο
για να ενεργοποιήσετε ή
(προεπιλογή)
να απενεργοποιήσετε τη
συμπεριφορά του σεναρίου
Ενεργοποιημένο
σενάριο μόνο OFF
Σβηστή λυχνία LED (προεπιλογή)

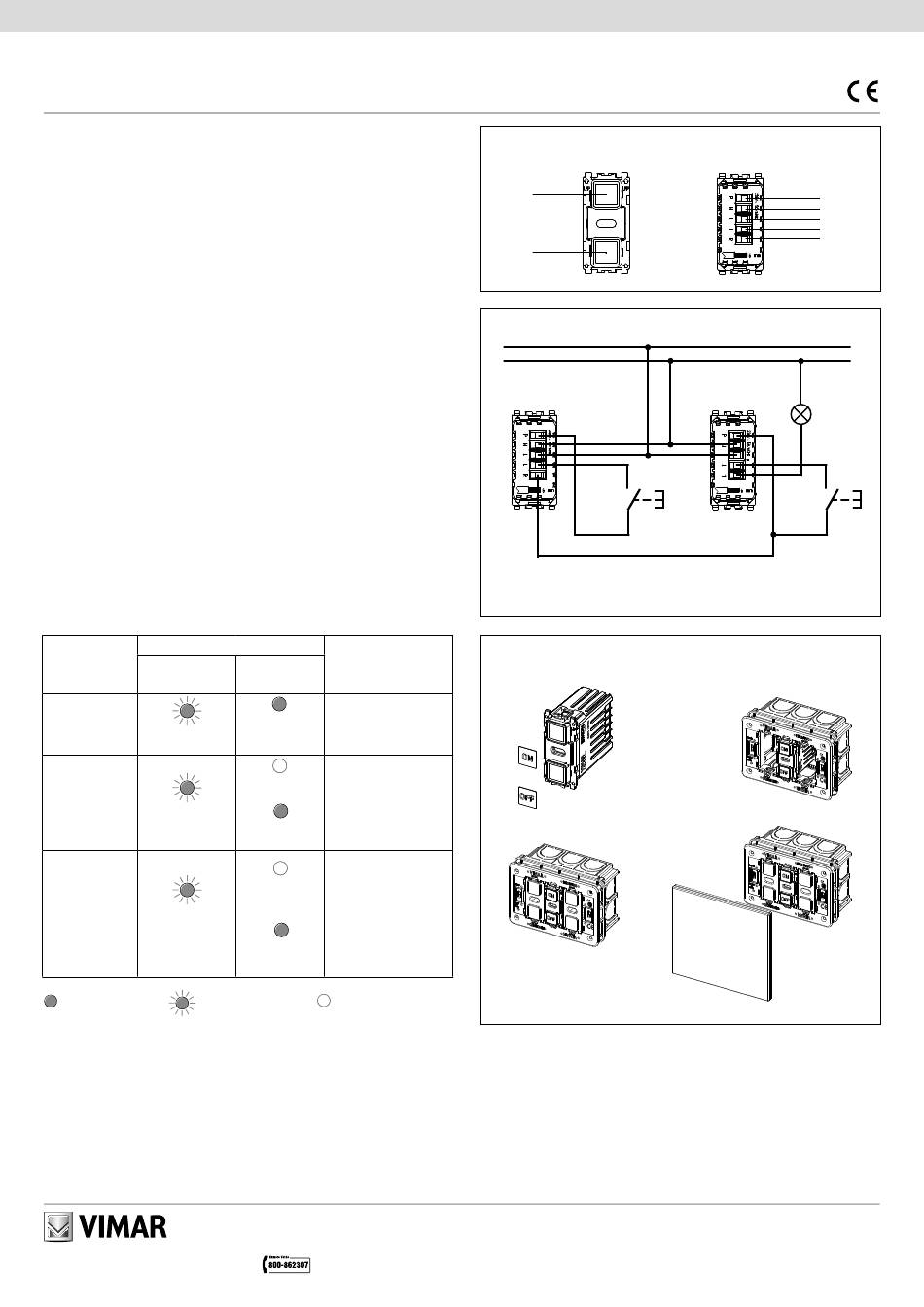

ΜΠΡΟΣΤΙΝΗ ΚΑΙ ΠΙΣΩ ΠΛΕΥΡΑ
Λυχνία
LED
πάνω
πλήκτρο
Λυχνία
LED
κάτω
πλήκτρο
ΣΥΝΔΕΣΕΙΣ
L
N
21122
Πλήκτρο NO
Για όλες τις λεπτομέρειες σχετικά με τις πιθανές αρχιτεκτονικές εγκατάστασης, ανατρέξτε
στα SI-Σχέδια Εγκατάστασης στην ιστοσελίδα www.vimar.com -> Προϊόντα -> Κατάλογος
προϊόντος και αναζητήστε το σχετικό κωδικό προϊόντος.
ΕΓΚΑΤΑΣΤΑΣΗ
1.
3.
ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΤΑ ΠΡΟΤΥΠΑ.
Οδηγία BT.
Οδηγία EMC.
Πρότυπο EN 60669-2-1.
P
N
L
L
R
21119
Πλήκτρο
NO
2.
4.
