Eikon TACTIL
21122
Mando electrónico a distancia, 2 pulsadores para el control a distancia de un
único mando electrónico o para el control centralizado de varios mandos; se
utiliza con etiqueta y placa Eikon Tactil.
CARACTERÍSTICAS.
• Tensión nominal de alimentación: 230 V~, 50/60 Hz
• Pilotos luminosos con símbolos intercambiables para su detección en la oscuridad.
• Recalibración de los pulsadores táctiles: 1 minuto
• Temperatura de funcionamiento: -5 °C - +35 °C.
CARGAS CONTROLABLES.
• Salida codificada (borne R): 230 V~, 50 mA máx
• El aparato, conectado a los dispositivos Art. 21119, 21134 y 21174 permite el accionamiento a
distancia de las cargas conectadas al mismo (distancia máxima 100 m)
FUNCIONAMIENTO.
• Pilotos frontales siempre encendidos
• Mandos: doble pulsador táctil en el frente; se acciona apoyando ligeramente el dedo sobre el
piloto iluminado en el frente del dispositivo
• Durante la configuración el zumbador siempre está habilitado
ATENCIÓN: en el lado de la carga, el circuito debe considerarse siempre en tensión.
Nota: Cada vez que se monte la placa, hay que esperar al menos 1 minuto para el reset
de los sensores.
CONFIGURACIÓN.
Con la carga/lámpara apagado, pulse a la vez las dos teclas colocadas debajo de la placa; la tecla
superior comienza a parpadear y entra en la fase de configuración 1:
- pulse brevemente la tecla inferior para modificar la configuración seleccionada;
- pulse brevemente la tecla superior parpadeante para guardar la fase seleccionada y pasar a
la fase de configuración siguiente.
Si en el plazo de 15 segundos no se realiza ninguna operación, el dispositivo sale de la configu-
ración sin guardar la última fase.
PROGRAMACIÓN
CONFIGURACIÓN
LED tecla superior
FASE 1
Cambio de lumi-
1 parpadeo repetido
nosidad
FASE 2
Activación del
2 parpadeos repetidos
zumbador
FASE 3
Activación
escenario
(se utiliza cuando
3 parpadeos repetidos
hay que controlar
varios dispositivos
simultáneamente )
LED encendido LED parpadeante
ADVERTENCIAS.
Conecte el aparato como se indica en la figura "CONEXIONES". El circuito de alimentación (L-N)
debe estar protegido contra las sobrecargas por un dispositivo, fusible o interruptor automático, con
corriente nominal no superior a 10 A.
NORMAS DE INSTALACIÓN.
La instalación debe realizarse cumpliendo con las disposiciones en vigor que regulan el montaje del
material eléctrico en el país donde se instalen los productos.
• El dispositivo puede instalarse en placas de vidrio de 2, 3 y 4 módulos; coloque la tapa corres-
pondiente Art. 21041 para tapar los módulos que no se utilicen.
• En la misma placa utilizada para el Art. 21122 no pueden instalarse dispositivos Tactil SELV (Art.
21520, 21540, 21840, 21860).
CONFORMIDAD A LAS NORMAS.
Directiva sobre baja tensión. Directiva sobre compatibilidad electromagnética.
Norma EN 60669-2-1.
Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
PROCEDIMIENTO
LED tecla inferior
Pulse la tecla inferior para
Siempre encendido modificar cíclicamente la
con la luminosidad luminosidad (baja, media,
programada alta)
Zumbador
Pulse la tecla inferior
desactivado
para activar/desactivar el
zumbador
Zumbador
activado
Escenario
desactivado (por
Pulse la tecla inferior para
defecto)
activar o desactivar el
escenario
Escenario solo
OFF activado
LED apagado (por defecto)

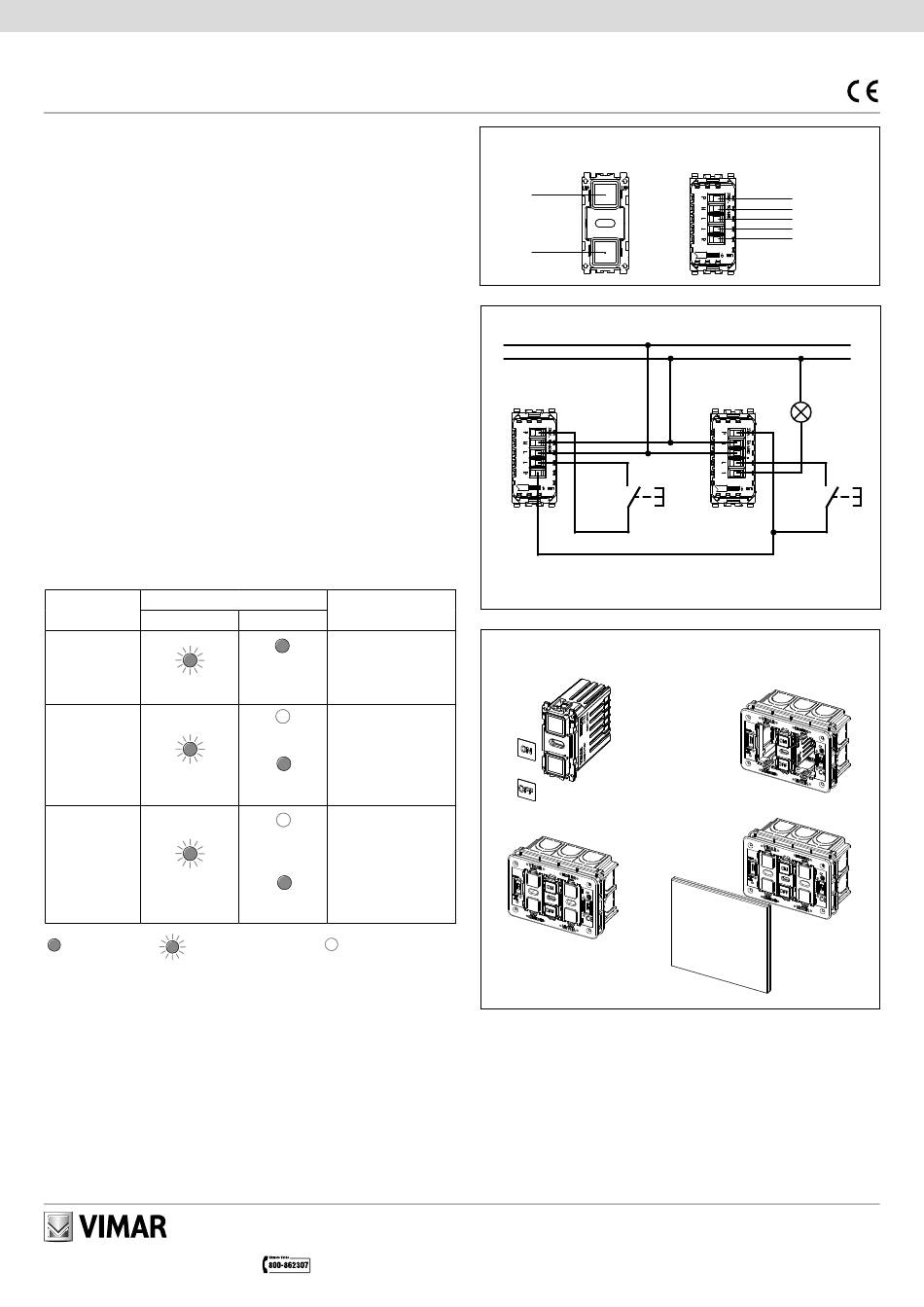

VISTA FRONTAL Y POSTERIOR
LED
tecla
superior
LED
tecla
inferior
CONEXIONES
L
N
21122
Pulsador
N.O.
Para todos los detalles acerca de las posibles arquitecturas de montaje, consulte SI-Esquema de
conexión en www.vimar.com -> Productos -> Catálogo de productos al lado del código del artículo.
MONTAJE
1.
3.
P
N
L
L
R
21119
Pulsador
N.O.
2.
4.
