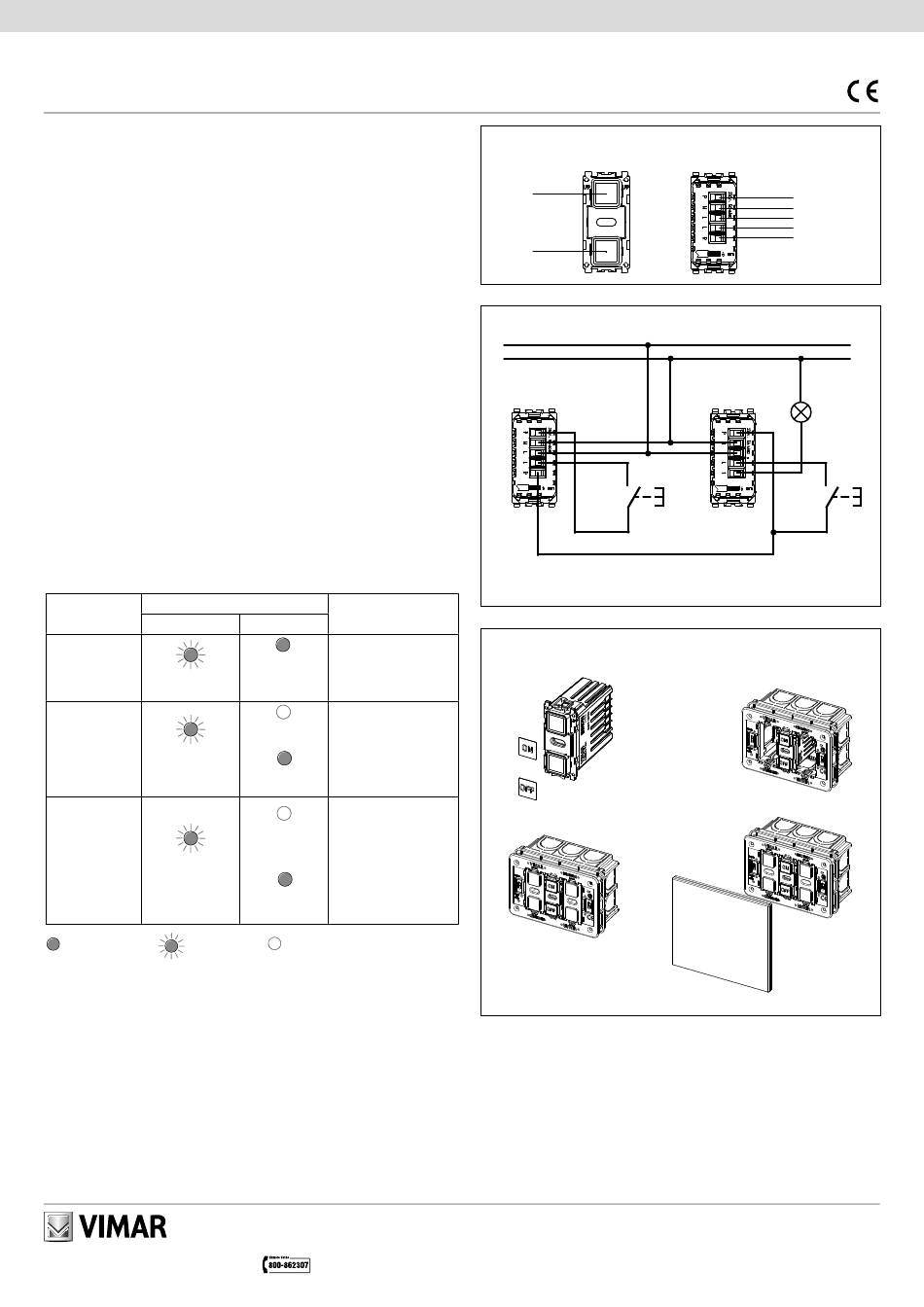

Eikon TACTIL
21122
Elektronische Fernbedienung, 2 Taster für Einzelsteuerung eines elektronischen
Steuergeräts oder für die Zentralbedienung mehrerer Schaltelemente, mit
Etikett und Abdeckrahmen Eikon Tactil zu vervollständigen.
TECHNISCHE MERKMALE.
• Nennversorgungsspannung: 230 V~, 50/60 Hz
• Leuchtanzeigen mit austauschbaren Symbolen zur Lokalisierung im Dunkeln.
• Neukalibrierung der Touch-Tasten: 1 Minute
• Betriebstemperatur: -5 °C - +35 °C.
REGELBARE LASTEN
• Codeausgang (Klemme R): 230 V~, 50 mA max.
• Das mit den Artikeln 21119, 21134 und 21174 verbundene Gerät ermöglicht die Fernbedienung
der daran angeschlossenen Lasten (max. Entfernung 100 m)
FUNKTIONSWEISE.
• Frontseitige Leuchtanzeigen immer eingeschaltet
Schaltelemente: Doppelter Touch-Taster an der Vorderseite; die Steuerung erfolgt durch leichtes
Antippen der beleuchteten Anzeige an der Vorderseite des Geräts
• In der Konfigurationsphase ist der Summer stets aktiviert
ACHTUNG: Der Kreis auf der Lastseite ist stets als spannungsführend zu betrachten.
HINWEIS: Nach jeder Installation des Abdeckrahmens mindestens 1 Minute für die
Neukalibrierung warten.
KONFIGURATION.
Bei ausgeschalteter Last/Lampe beide Tasten unter dem Abdeckrahmen gleichzeitig drücken. Die
obere Taste beginnt zu blinken und ruft den Konfigurationsschritt 1 auf:
- die untere Taste antippen, um die Einstellungen der gewählten Konfiguration zu ändern
- die blinkende obere Taste antippen, um den gewählten Schritt zu speichern und zum nächsten
Konfigurationsschritt überzugehen.
Wird innerhalb von 15 s keine Aktion ausgeführt, beendet das Gerät die Konfiguration, ohne den
letzten Schritt zu speichern.
EINSTELLUNG
KONFIGURATION
LED obere Taste
SCHRITT 1
Änderung der
1 wiederholter
Helligkeit
Blinkimpuls
SCHRITT 2
Freigabe des
2 wiederholte
Summers
Blinkimpulse
SCHRITT 3
Freigabe
Szenario
3 wiederholte
(bei gleichzeiti-
Blinkimpulse
ger Bedienung
mehrerer Geräte
verwenden)
LED ein
LED blinkt
HINWEISE.
Den Anschluss des Geräts gemäß Abbildung "ANSCHLÜSSE" vornehmen. Der Versorgungskreis
(L-N) muss durch ein entsprechendes Gerät, eine Sicherung oder einen Schutzschalter mit
Nennstrom nicht über 10 A gegen Überlasten geschützt werden.
INSTALLATIONSVORSCHRIFTEN.
Die Installation hat nach den im Anwendungsland des Produkts geltenden Vorschriften zur
Installation elektrischen Materials zu erfolgen.
• Das Gerät kann in Glas-Abdeckrahmen mit 2, 3 und 4 Modulen installiert werden. Die nicht ver-
wendeten Module mit der Blindabdeckung Art. 21041 schließen.
• In den für Art. 21122 verwendeten Abdeckrahmen können keine SELV Tactil-Geräte installiert
werden (Art. 21520, 21540, 21840, 21860).
NORMKONFORMITÄT
NS-Richtlinie. EMV-Richtlinie.
Norm EN 60669-2-1.
Viale Vicenza, 14 - 36063 Marostica VI - Italy
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188
Fax (Export) +39 0424 488 709
www.vimar.com
VORGEHENSWEISE
LED untere Taste
Mit der unteren Taste die
Immer eingeschaltet
Helligkeit zyklisch ändern
bei der eingestell-
(gering, mittel, stark)
ten Helligkeit
Summer ausge-
schaltet
Mit der unteren Taste den
Summer ein-/ausschalten
Summer einge-
schaltet
Szenario
deaktiviert
Mit der unteren Taste das
(Werkseinstellung)
Verhalten des Szenarios
aktivieren oder deaktivieren
Szenario nur OFF
aktiviert
LED aus (Werkseinstellung)
VORDER- UND RÜCKANSICHT
LED
Taste
oben
LED
Taste
unten
ANSCHLÜSSE
L
N
21122
Taster mit
Schließerkontakt
Für alle weiteren Details zu den möglichen Installationsarchitekturen siehe SI-Schaltplan auf der
Website www.vimar.com -> Produkte -> Produktkatalog an der jeweiligen Artikelnummer.
INSTALLATION
1.
3.
P
N
L
L
R
21119
Taster mit
Schließerkontakt
2.
4.
