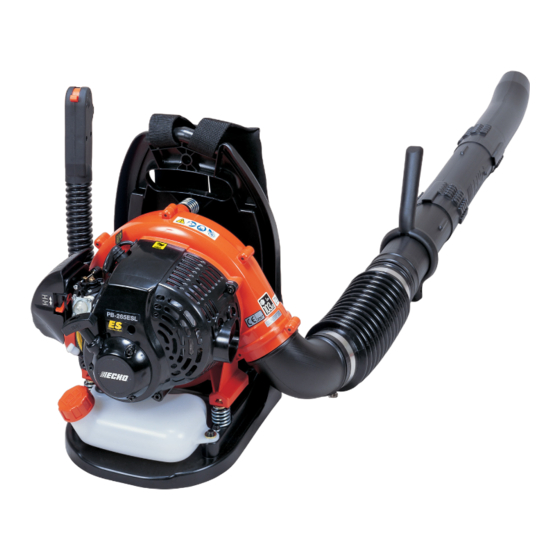

Echo PB-265ESL Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Echo Anleitungen
  4. Garten und Gartentechnik
  5. PB-265ESL
  6. Bedienungsanleitung

Echo PB-265ESL Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 62

Quicklinks

Diese Anleitung herunterladen
1Top cover(composite volume)
MANUALE PER L'OPERATORE
MANUAL DE INSTRUCCIONES
READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR
SAFE OPERATION.
FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.
LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RE-GLES DE
SECURITE. LE NON-RESPECT DES REGLES DE SECU-RITE ENTRAINE UN
RISQUE DE BLESSURE GRAVE.
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BE-
FOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS
RISIKO SCHWERER VERLETZUNGEN.
LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LA-VORARE
IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCA-TA OSSERVANZA
DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICA-CIONES
PARA UN FUNCIONAMIENTO SEGURO. DE NO HACER-LO, PODRÍA SUFRIR
LESIONES GRAVES.
OPERATOR'S MANUAL
MANUEL D'UTILISATION
BEDIENUNGSANLEITUNG
AVERTISSEMENT
AVVERTENZA
ADVERTENCIA
WARNING
WARNUNG
ENGLISH
FRANÇAIS
DEUTSCH
ITALIANO
ESPAÑOL
PB-265ESL
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Echo PB-265ESL

Inhaltszusammenfassung für Echo PB-265ESL

  • Seite 29 1Notes and rear cover MEMORANDUM X753-003 53 2 X753 118-090 4 2007...
  • Seite 30 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X753-003 53 2 Printed in Japan 0x0xxxx zzzz ES X753 118-090 4 © 2007...
  • Seite 31 1Couvercle supérieur FRANÇAIS (Notice originale) MANUEL D'UTILISATION PB-265ESL AVERTISSEMENT LIRE ATTENTIVEMENT LES INSTRUCTIONS ET SUIVRE LES RE- GLES DE SECURITE. LE NON-RESPECT DES REGLES DE SECU- RITE ENTRAINE UN RISQUE DE BLESSURE GRAVE.
  • Seite 59 1Remarques et dos de couverture NOTES X753-003 53 2 X753 118-090 4 2007...
  • Seite 60 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPON TÉLÉPHONE : 81-428-32-6118. FAX : 81-428-32-6145. X753-003 53 2 Imprimé au Japon 0x0xxxx zzzz ES X753 118-090 4 © 2007...
  • Seite 61 1Buchdeckel DEUTSCH (Original Gebrauchsanleitung) BEDIENUNGSANLEITUNG PB-265ESL WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUNGEN.

  • Seite 62: Hersteller

    2Wichtige Informationen Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Beabsichtigter Zweck dieses Produkts ECHO Laubbläser sind darauf ausgelegt, verschiedene Arten Schmutz und Laub zusammenzublasen. Verwenden Sie das Gerät nur für den oben angegebenen Zweck. Benutzer des Geräts Verwenden Sie dieses Produkt erst, nachdem Sie die Bedienungsanleitung sorgfältig gelesen und den Inhalt genau...
  • Seite 63 Betrieb des Bläsers...................... 20 Wartung und Pflege ......................21 Wartungsrichtlinien ...................... 21 Wartung und Pflege ..................... 21 Fehlerbehebung ......................25 Langfristige Lagerung (30 Tage und länger) ............... 26 Technische Daten......................27 Konformitätserklärung....................... 28 Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte ......29...

  • Seite 64: Sichere Verwendung Des Produkts

    Sichere Verwendung des Produkts Sichere Verwendung des Produkts Lesen Sie diesen Abschnitt unbedingt durch, bevor Sie das Produkt verwenden. Er enthält wichtige Informationen zum Thema Sicherheit. Befolgen Sie die Anweisungen sorgfältig. Lesen Sie außerdem die Sicherheitshinweise im Hauptteil dieser Bedienungsanleitung. In Textabschnitten, die mit einem [diamond mark]-Symbol beginnen, werden die möglichen Folgen einer Nichtbeachtung von Sicherheitshinweisen beschrieben.
  • Seite 65 Sichere Verwendung des Produkts Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols Abgetrennte Finger Vergaserjustierung – Leerlauf Nicht in Räumen mit Choke-Position bei Kaltstart schlechter Belüftung (Choke geschlossen) verwenden Choke-Position bei Betrieb Achtung, Brandgefahr (Choke geöffnet) Achtung, Stromschlag-Gefahr Leerlaufdrehzahl Garantierter Hohe Drehzahl Schallleistungspegel Zündung EIN/AUS...

  • Seite 66: Stelle, An Der Sich Der Sicherheitsaufkleber Befindet

    Falls der Sicherheitsaufkleber aufgrund von Verschleiß oder Beschädigung nicht mehr lesbar ist oder sich abgelöst hat, erwerben Sie bitte einen neuen Sicherheitsaufkleber von Ihrem ECHO-Händler, und bringen Sie ihn an der nachstehend gezeigten Stelle an. Der Sicherheitsaufkleber muss stets gut lesbar sein.

  • Seite 67: Umgang Mit Kraftstoff

    Sollten Sie feststellen, dass Kraftstoff austritt, stellen Verschließen Sie den Kraftstofftankdeckel nach dem Sie sofort die Verwendung des Produkts ein, und Betanken wieder fest. wenden Sie sich an Ihren ECHO-Händler, um es Verschütteter Kraftstoff kann sich entzünden und reparieren zu lassen. Verbrennungen verursachen.

  • Seite 68: Umgang Mit Dem Motor

    Beachten Sie beim Überprüfen der Zündkerze die oder Geräusche feststellen. Wenden Sie sich an Ihren folgenden Sicherheitsregeln: ECHO-Händler, um es reparieren zu lassen. Wenn die Elektroden oder Kontakte verschlissen sind Durch abfallende oder absplitternde Teile kann es zu oder die Keramikteile Risse aufweisen, ersetzen Sie sie schweren Verletzungen kommen.

  • Seite 69: Umgang Mit Dem Produkt

    Sichere Verwendung des Produkts Umgang mit dem Produkt Allgemeine Sicherheitsregeln WARNUNG Bedienungsanleitung Verleihen oder Übereignen des Produkts Lesen Sie die Bedienungsanleitung vor Wenn Sie das Produkt verleihen, muss die ausleihende der Inbetriebnahme des Produkts Person auch die zugehörige Bedienungsanleitung aufmerksam durch, um eine korrekte erhalten.

  • Seite 70: Sicherheitsregeln Für Die Benutzung

    Sichere Verwendung des Produkts Sicherheitsregeln für die Benutzung WARNUNG Benutzer des Geräts Motor beim Wechsel des Arbeitsorts abstellen Das Gerät darf von folgenden Personen nicht verwendet Wenn Sie das Produkt in den unten beschriebenen werden: Situationen umhertragen müssen, schalten Sie zuvor den übermüdeten Personen Motor aus und tragen Sie das Produkt auf dem Rücken.
  • Seite 71 Schwellungen, Gefühllosigkeit, Schwäche und auch Produkt nicht betrieben werden. Wenden Sie sich bei akuten Schmerz verursachen kann. Durch bestimmte anfallenden Reparaturen an Ihren ECHO-Händler. ständig wiederholte Handbewegungen steigt das Risiko Wenn beschädigte Teile weiter verwendet werden, kann für die Entwicklung eines RSI-Syndroms. Auf folgende Art dies zu Unfällen bzw.

  • Seite 72: Schutzausrüstung

    Sichere Verwendung des Produkts Schutzausrüstung WARNUNG Schutzausrüstung tragen Tragen Sie bei Arbeiten mit dem Bläser angemessene Arbeitskleidung und eine Schutzausrüstung. Tragen Sie bei der Arbeit vor allem stets eine Schutzbrille, eine Staubschutzmaske und Gehörschutzbügel. Ohne Schutzausrüstung besteht die Gefahr, dass aufgewirbelte Schmutzpartikel in Atemwege oder Augen gelangen, was zu Unfällen und Verletzungen führen kann.

  • Seite 73: Packliste

    Packliste Packliste Die nachfolgend genannten Einzelteile sind in der Verpackung enthalten. Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich an Ihren ECHO-Händler. Nummer Bezeichnung des Teils Menge Nummer Bezeichnung des Teils...

  • Seite 74: Beschreibung

    Beschreibung Beschreibung 1. Zündkerze Erzeugt den für die Zündung des 10. Choke Der Choke befindet sich seitlich am Luftfilter. Kraftstoffgemischs erforderlichen Funken. Rücken Sie den Chokehebel in die Stellung , um 2. Funkenschutz - Katalysatordämpfer/Schalldämpfer den Choke beim Kaltstart zu schließen. Rücken Sie den Der Katalysatordämpfer/Schalldämpfer senkt die Chokehebel in die Stellung , um den Choke zu...

  • Seite 75: Bevor Sie Beginnen

    Bevor Sie beginnen Bevor Sie beginnen Zusammenbau WARNUNG Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Produkt korrekt zusammenbauen. Führen Sie bei laufendem Motor niemals Wartungs- oder Einbauarbeiten durch. Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen führen.

  • Seite 76: Bereitstellen Des Kraftstoffs

    Sie sicher, dass aus der Kraftstoffleitung, an den Dichtungen und im Bereich des Tankdeckels kein Kraftstoff austritt. Sollten Sie feststellen, dass Kraftstoff austritt, stellen Sie sofort die Verwendung des Produkts ein, und wenden Sie sich an Ihren ECHO- Händler, um es reparieren zu lassen.

  • Seite 77: Bedienung Des Motors

    Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Beachten Sie beim Starten des Motors die Sicherheitsanweisungen ab Seite 4 im Abschnitt „Sichere Verwendung des Produkts", um eine einwandfreie Bedienung des Geräts sicherzustellen. Eine Nichtbefolgung der Sicherheitsregeln kann zu Unfällen, Verletzungen oder sogar zum Tod führen. HINWEIS Ziehen Sie den Startergriff zuerst langsam und dann allmählich schneller heraus.

  • Seite 78: Stoppen Des Motors

    Bedienung des Motors Warmlaufen des Motors Sobald der Motor läuft, lassen Sie ihn 2 bis 3 Minuten im Leerlauf (niedrige Drehzahl) warmlaufen. Das Warmlaufen des Motors sorgt für eine gleichmäßigere Schmierung im Inneren. Lassen Sie den Motor vollständig warmlaufen, insbesondere bei Kälte. Lassen Sie das Gerät niemals ohne montiertes Rohr laufen.
  • Seite 79 Bedienung des Motors WARNUNG Sollte der Motor weiter laufen, obwohl der Gashebel auf „STOP" steht, schließen Sie den Choke – Stellung –, um den Motor abzustellen. Lassen Sie den Aus-Schalter bei Ihrem ECHO-Händler reparieren, bevor Sie das Produkt erneut verwenden.

  • Seite 80: Betrieb

    Betrieb Betrieb Betrieb des Bläsers WARNUNG Zur Vermeidung schwerer Verletzungen sollten Sie immer eine Schutzbrille, Gehörschutz und eine Gesichtsfiltermaske tragen und alle gebotenen Sicherheitsmaßnahmen einhalten. Richten Sie das Rohr nicht auf Menschen oder Tiere. WICHTIG Um Motorschäden durch zu hohe Drehzahlen zu verhindern, halten Sie das Rohr stets frei. HINWEIS Stellen Sie die Drehzahl nie höher ein als notwendig.

  • Seite 81: Wartung Und Pflege

    Angegeben sind die maximalen Zeitabstände. Die Häufigkeit der erforderlichen Wartungsarbeiten richtet sich nach der tatsächlichen Beanspruchung und Ihrer Erfahrung. Wartung und Pflege Bei Fragen oder Problemen wenden Sie sich bitte an Ihren ECHO-Händler. Reinigen des Luftfilters Erford. Werkzeuge:Reinigungsbürste (25-50 mm) Erforderliche Teile:Luftfilter Schließen Sie den Choke (...

  • Seite 82: Wartung Und Pflege

    Trennen Sie den Filter von der Leitung, und bauen Sie den 5. Kraftstofftank neuen Filter ein. Justieren des Vergasers Erf. Werkzeuge: Schraubendreher, Drehzahlmesser (Echo- Teilenr. 99051130017) Erf. Teile: keine HINWEIS Jedes Gerät wird im Werk getestet, und der Vergaser wird nach den jeweiligen Vorschriften für den Schadstoffausstoß...

  • Seite 83: Wartung Des Kühlsystems

    Wartung und Pflege Prüfen Sie die Leerlaufdrehzahl und stellen Sie sie ggf. ein. Wenn Sie einen Drehzahlmesser haben, stellen Sie die Leerlaufanschlagschraube nach den Angaben auf Seite 27"Technische Daten" dieser Anleitung ein. Drehen Sie die Leerlaufanschlagschraube im Uhrzeigersinn, um die Leerlaufdrehzahl zu erhöhen oder gegen den Uhrzeigersinn, um sie zu verringern.
  • Seite 84 Der Auspuffkanal muss alle 3 Monate/alle 90 Betriebsstunden geprüft und von Kohlenstoffablagerungen befreit werden, damit die Emissionswerte des Motors nicht überschritten werden. ECHO empfiehlt dringend, dass Sie diesen wichtigen Wartungsschritt Ihrem ECHO-Händler überlassen. Überprüfen der Zündkerze Erford. Werkzeuge: T-Schlüssel, Fühlerlehre...

  • Seite 85: Fehlerbehebung

    überprüfen, warten oder instand setzen können, wenden Sie sich an Ihren ECHO-Händler. Versuchen Sie nicht, das Gerät zu zerlegen. Bei Problemen oder Störungen, die nicht in der obigen Tabelle genannt werden, wenden Sie sich an Ihren ECHO-Händler. Verwenden Sie nur Original-Ersatzteile und -Verbrauchsprodukte, die für das Gerät zugelassen sind. Die Verwendung von Teilen anderer Hersteller oder nicht zugelassener Produkte kann zu Fehlfunktionen führen.

  • Seite 86: Langfristige Lagerung (30 Tage Und Länger)

    Sie ihn in dieser Stellung. Installieren Sie die Zündkerze (schließen Sie den Zündkerzenstecker nicht an). ) Gebläserohr komplett vom Gerät abnehmen. 1. Zündkerze 2. Zündkerzenstecker Zur vorschriftsmäßigen Entsorgung des Produkts oder seiner Einzelteile wenden Sie sich an Ihren ECHO-Händler.

  • Seite 87: Technische Daten

    Benzin mit mindestens 89 Oktan. Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Öl Motoröl für luftgekühlte Zweitaktmotoren. ISO-L- EGD-Norm (ISO/CD 13738), JASO FC,FD und ECHO Premium 50 : 1 Öl. Verhältnis 50 : 1 (2%) Tankinhalt:...

  • Seite 88: Konformitätserklärung

    YAMABIKO CORPORATION 7-2 SUEHIROCHO 1-CHOME OHME, TOKYO 198-8760 JAPAN erklärt, dass das nachstehend spezifizierte neue Gerät: BLÄSER Marke: ECHO Typ: PB-265ESL montiert durch: ECHO, INCORPORATED 400 Oakwood Road Lake Zurich, Illinois 60047-1564 U.S.A. folgendem entspricht: * Anforderungen der Richtlinie 98/37/EG (1998) (und 2006/42/EG: vom 29. Dezember 2009)
  • Seite 89 Gewährleistungs- und Garantiebestimmungen für Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte...
  • Seite 90 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145. X753-003 53 2 Gedruckt in Japan 0x0xxxx zzzz ES X753 118-090 4 © 2007...
