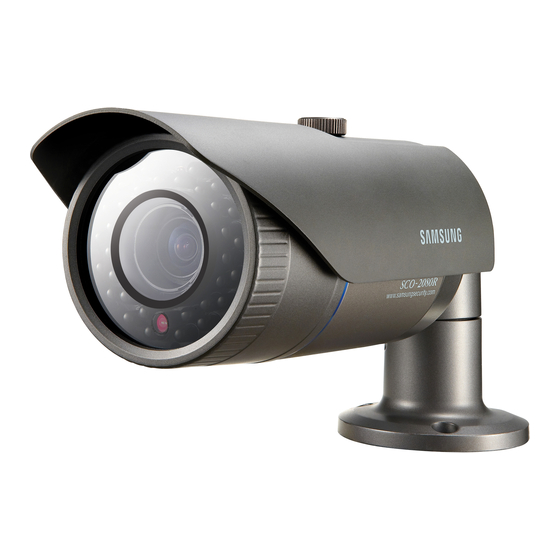

SCO-2080R Quick Set-up Guide
❶
5
❿
9
Camera Sunshield
❶
Sunshield adaptor : Fixing the sun shield onto the camera.
❷
Focus lever : Set Focus of lens by turn the focus lever.
❸
Zoom lever : Set Zoom magnification of lens by turn the zoom lever.
4
Front cover
5
Function Setup Switch : Display the menu on the screen and move the cursor to four directions to
6
confirm status or after changing a selected item.
Video Output Terminal to Monitor : Used for monitoring of video output When camera installation.
7
Power Input Terminal : Connect the power as specified for each model here.
8
Video Output Jack : Video signals are output through this port. Connect this port to the Video IN port
9
of a monitor.
RS-485 Control Terminal : You can control SETUP MENU through this port by using external
❿
controllers like a Remote controller that RS-485 Communication is supported. For details, see page 14.
SETUP
1.LENS DC
2.EXPOSURE
3.WHITE BAL ATW
4.SSDR OFF
5.BACKLIGHT OFF
6.SSNR3 ON
7.DAY/NIGHT AUTO
8.SPECIAL
9.EXIT SAVE
