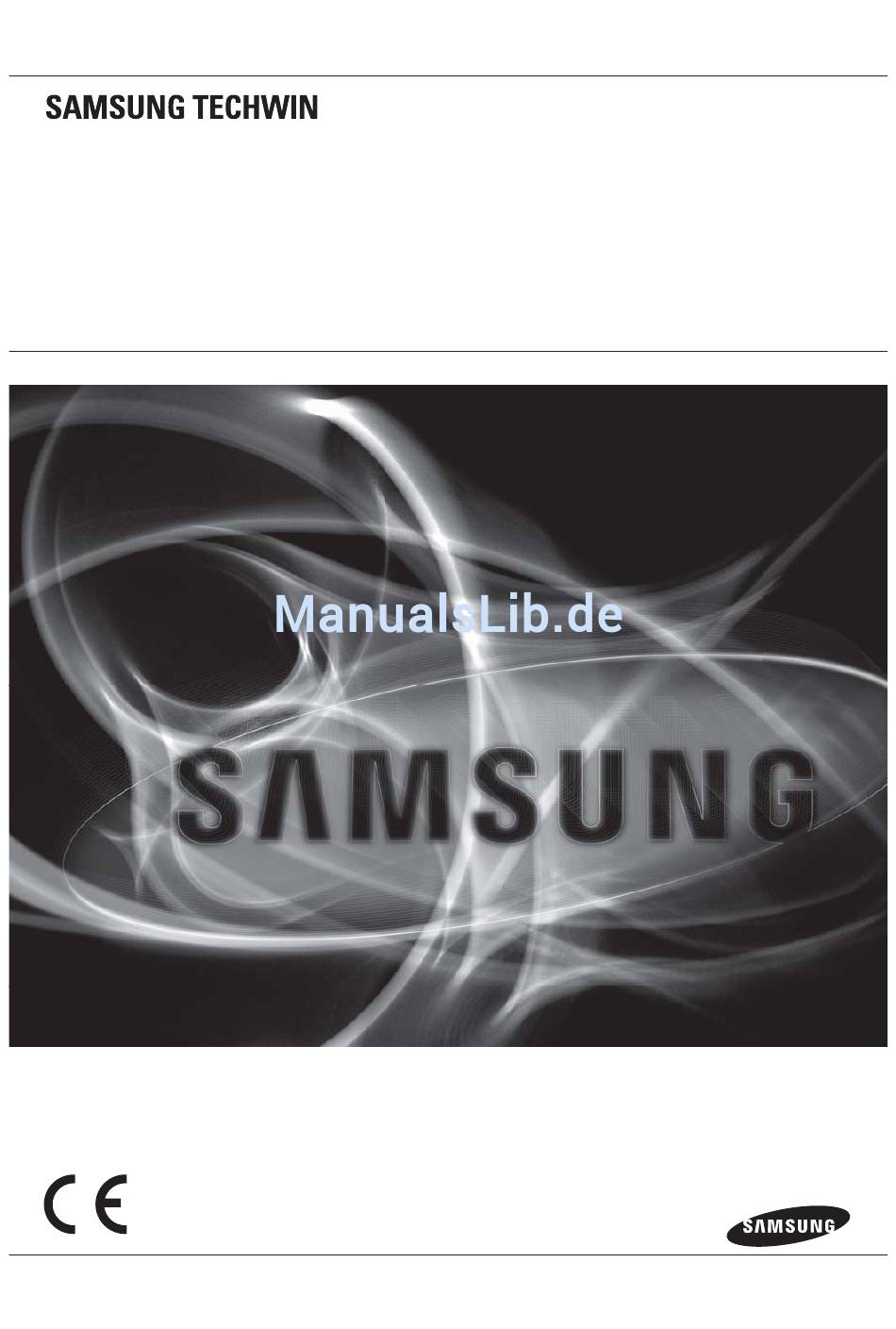

SPEED-DOME-KAMERA
Bedienungsanleitung
SCP-2370RH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samsung SCP-2370RH

Inhaltszusammenfassung für Samsung SCP-2370RH

  • Seite 1 SPEED-DOME-KAMERA Bedienungsanleitung SCP-2370RH...
  • Seite 2 Leistungssteigerung zu ändern. Garantie Falls das Produkt unter normalen Umständen nicht ordnungsgemäß funktioniert, geben Sie uns bitte Bescheid. Das Problem wird vom Samsung Techwin Kostenlos gelöst. Die Garantieperiode ist 3 Jahre. Die Folgenden sind jedoch von dieser Garantie ausgeschloßen: •...

  • Seite 3: Sicherheitsinformationen

    Wenn dieses Produkt nicht einwandfrei funktioniert, wenden Sie sich an den nächstgelegenen Kundendienst. Zerlegen oder modifi zieren Sie dieses Produkt nie in irgendeiner Weise. (SAMSUNG haftet nicht für Schäden, die durch unbefugte Änderungen oder Reparaturversuche verursacht werden.) Spritzen Sie während der Reinigung kein Wasser direkt auf die Produktteile. Dies führt sonst zu Brand oder Elektroschock.
  • Seite 4 Sicherheitsinformationen VORSICHT Lassen Sie keine Gegenstände auf das Produkt fallen oder setzen Sie es keinen starken Stößen aus. Halten Sie sich fern von Standorten die übermäßiger Erschütterung oder magnetischer Beeinfl ussung ausgesetzt sind. Installieren Sie das Gerät nicht an einem Standort, der hohen Temperaturen (über 55°C), niedrigen Temperaturen (unter -50°C) oder hoher Feuchtigkeit ausgesetzt ist.

  • Seite 5: Wichtige Sicherheitshinweise

    Wichtige sicherheitshinweise Lesen Sie diese Anweisungen. Bewahren Sie sie auf. Beachten Sie alle Warnungen. Befolgen Sie alle Anweisungen. Reinigen Sie es nur mit einem trockenen Lappen. Blockieren Sie keine Belüftungsöffnungen. Installieren Sie es gemäß den Herstelleranweisungen. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie beispielsweise von Radiatoren, Heizkörpern oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.

  • Seite 6: Besondere Warnhinweise

    ACHTUNG Diese Hinweise zur Wartung und Reparatur gelten nur für qualifi ziertes Kundendienstpersonal. Um die Gefahr von Stromschlägen zu verringern, führen Sie nur die Reparaturen aus, die in der Bedienungsanleitung enthalten sind. Überlassen Sie alle weiterführenden Reparaturarbeiten qualifi ziertem Personal. BESONDERE WARNHINWEISE Vermeiden Sie es, die Kamera für längere Zeit bei hohen Temperaturen und in hoher Luftfeuchtigkeit zu betreiben.
  • Seite 7 Ú Maximal 2 Stunden Die Zoomgeschwindigkeit der der IR-Leuchte nimmt bei Temperaturen unter -40°C ab. Samsung Techwin hat sich dem Schutz der Umwelt verpflichtet und wendet in allen Phasen des Produktherstellungsprozesses umweltfreundliche Verfahren an, um seinen Kunden umweltgerechte Produkte zu liefern. Das Eco-Gütesiegel ist ein Zeichen für die Absicht von Samsung Techwin, umweltgerechte Produkte zu liefern,...

  • Seite 8: Inhaltsverzeichnis

    Inhalt Gerätemerkmale EINFÜHRUNG 10 Lieferumfang 11 Komponentennamen und Funktionen 12 Schnittstellenplatine für ANSCHLUSS & INSTALLATION Kameraverkabelung 13 Kamera und zubehör verkabelungsdiagramm 15 Einstellen von Protokollen und ID-DIP Schaltern 16 Kommunikations Protokoll DIP Schalter Einstellungen (SW2) 19 DIP-Schalter-Einstellungen für Kamera-ID (SW1) 27 Vorbereitung von Netzadapter und Kabeln 28 Gerätekonfi...

  • Seite 9: Einführung

    Zoomwert von 592 möglich wird. Unterstützt eine große Anzahl von Protokollen; Fähigkeit zur Koaxialkommunikation. RS-422/485, Coaxial communication methods are supported. RS-422/485 (10 Protokoll) : Automatisch Erkannt, SAMSUNG-T, SAMSUNG-E, Pelco (D/P), Panasonic, Vicon, Honeywell, AD, GE, BOSCH Koaxial Datenübertragung: Pelco Coaxitron...

  • Seite 10: Lieferumfang

    Einführung Speichern und Laden von Positionsvoreinstellungen Es können bis zu 255 Voreinstellungen für Kamerapositionen defi niert werden. Kamera-Backup Die Konfigurationsdatei der Kamera kann für eine spätere Verwendung gespeichert werden. Diese Funktion ist nützlich, wenn die Kamera oder deren Installationsbasis beschädigt werden oder Funktionsstörungen auftreten sollten. Bereichsmaskierung Falls ein Überwachungsort einen sehr privaten Bereich enthält, kann dieser Bereich selektiv am Bildschirm maskiert werden.

  • Seite 11: Komponentennamen Und Funktionen

    KOMPONENTENNAMEN UND FUNKTIONEN Von vorne Von hinten ➊ Von unten ➋ ➌ ➊ Halterung für Sicherheitskabel ➋ SW2: DIP-Schalter für Kommunikation ➌ SW1: ID-DIP-Schalter Ú Für die Einstellungen der DIP-Schalter siehe “Installieren der Kamera” auf Seite 15~19. Deutsch - 11...

  • Seite 12: Anschluss & Installation

    Anschluss & Installation SCHNITTSTELLENPLATINE FÜR KAMERAVERKABELUNG Für die Verdrahtung der Kamera sehen Sie sich bitte die Abbildung unten an. (Bei Verwendung eines Koaxialkabels für die Kommunikation ist keine separate Steuersignalverbindung notwendig.) Alarm/AUX 2.NC 2.NO Alarm/AUX 2.COM Ausgabe 2 2.NC Alarm 2.NO Eingang 2.COM...

  • Seite 13: Kamera Und Zubehör Verkabelungsdiagramm

    KAMERA UND ZUBEHÖR VERKABELUNGSDIAGRAMM Anschluss an “Einzel-DVR” von Samsung Techwin RS-485 : RS-422 : Kamera Einzel-DVR Kamera Einzel-DVR T(TXD)+ T(TXD)+ T(TXD)- T(TXD)- R(RXD)+ R(TXD)- Deutsch - 13...
  • Seite 14 Anschluss & Installation Anschließen an den Samsung Techwin Controller SPC-6000 RS-485 : RS-422 : Kamera Kamera TXD+ RXD+ TXD- RXD- TXD+ TXD- <Steuereinheit> Anschluss & Installation...

  • Seite 15: Einstellen Von Protokollen Und Id-Dip

    EINSTELLEN VON PROTOKOLLEN UND ID-DIP SCHALTERN Sie können verschiedene Einstellungen des Kamerasystems mit den Kommunikations- und ID-Schaltern regeln. Bevor Sie das Produkt installieren, stellen Sie die DIP-Schalter gemäß der Installationsumgebung ein. Nehmen Sie die Kamera von der Montageplatte ab und legen Sie sie wie in der Abbildung unten gezeigt mit der Unterseite des Gehäuses zu Ihnen gerichtet hin.

  • Seite 16: Kommunikations Protokoll Dip Schalter Einstellungen (Sw2)

    Einstellungen für Antwortmodus 9~10 Einstellungen für Backup-Modus 11~12 Einstellungen für Kabelanschlüsse Einstellungen für Protokoll Wählen Sie ein Kommunikationsprotokoll für die Kamera Nein Protokoll SW2-#1 SW2-#2 SW2-#3 SW2-#4 Automatisch Erkannt Samsung-T Samsung-E Pelco-D Pelco-P Panasonic Vicon Honeywell Bosch Anschluss & Installation...

  • Seite 17: Einstellungen Für Baudrate

    Einstellungen für Baudrate Wählen Sie die DÜ-Rate für ein gewähltes Kommunikationsprotokoll. Baudrate(bps) SW2-#5 SW2-#6 2,400 4,800 9,600 19,200 Einstellungen für Kommunikationsmethode Wählen Sie eine Kommunikationsmethode für die Kamera. Funktion Schalter für SW2- #7 RS-422 (4 Drähte) RS-485 (2 Drähte) Kommunikationsmethode Einstellungen für Kommunikationsantwort Wählen Sie eine Kommunikationsantwort für die Kamera und den Controller.

  • Seite 18: Einstellungen Für Kamera-Backup

    Anschluss & Installation Ú Bei Verwendung von RS-422, SW2-#11: EIN / SW2-#12: EIN für Kamera 16 Ú Bei Verwendung von RS-485, SW2-#11: EIN / SW2-#12: AUS für Kamera 16 Einstellungen für Kamera-Backup Diese Einstellungen sind nützlich, wenn die Kamera oder deren Installationsbasis beschädigt werden oder Funktionsstörungen auftreten sollten.

  • Seite 19: Dip-Schalter-Einstellungen Für Kamera-Id

    DIP-SCHALTER-EINSTELLUNGEN FÜR KAMERA-ID (SW1) Jeder Kamera eine einmalige Nummer zuweisen, um sie voneinander unterscheiden zu können. In Systemen mit Koaxial Datenübertragung funktioniert die Kamera nur dann richtig, wenn sich die ID DIP Schalter der Kamera (SW1) alle in der Position Off befinden. Der Schalter ist auf “ID: 1”...
  • Seite 20 Anschluss & Installation Kamera ID-Tabelle SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 Anschluss & Installation...
  • Seite 21 SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 Deutsch - 21...
  • Seite 22 Anschluss & Installation SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 Anschluss & Installation...
  • Seite 23 SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 Deutsch - 23...
  • Seite 24 Anschluss & Installation SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 Anschluss & Installation...
  • Seite 25 SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 Deutsch - 25...
  • Seite 26 Anschluss & Installation SW1-#1 SW1-#2 SW1-#3 SW1-#4 SW1-#5 SW1-#6 SW1-#7 SW1-#8 Anschluss & Installation...

  • Seite 27: Vorbereitung Von Netzadapter Und Kabeln

    VORBEREITUNG VON NETZADAPTER UND KABELN Netzadapter Der Netzadapter besitzt einen Leistungswert von AC24V 6A. Videokabel Der Videoausgangsport der Kamera wird mit dem Monitor wie unten gezeigt mit Hilfe eines BNC- Koaxialkabels verbunden: Falls die Distanz zwischen der Kamera und dem Monitor die empfohlene Höchstdistanz übersteigt, sollten Sie einen Hilfsverstärker für das Videosignal verwenden.

  • Seite 28: Gerätekonfi Gurationen

    Anschluss & Installation GERÄTEKONFIGURATIONEN ALARM NETWORK BACKUP TELE WIDE VIEW DVD RECORDER OPEN/CLOSE RETURN RS-485 SRD Serie ..ALARM NETWORK BACKUP ZOOM FREEZE BACKUP SEARCH TELE WIDE VIEW MODE AUDIO ALRAM MENU DVD RECORDER OPEN/CLOSE RETURN RS-485 SRD Serie ..ALARM NETWORK BACKUP...

  • Seite 29: Vorbereitung & Befestigung Der Kamerahalterung

    VORBEREITUNG & BEFESTIGUNG DER KAMERAHALTERUNG Die Installationsanweisungen für die Halterungen und Gehäuse sind den den Halterungen und Gehäusen beiliegenden Bedienungsanleitungen zu entnehmen. ❖ Erhältliche Halterungen Modell Montage SBP-300WM1 Wandmontage SBP-300WM SBP-300CM Deckenmontage SBP-300LM Fensterbrettmontage SBP-300KM Eckenmontage SBP-300PM Säulenmontage  Unter “Optionales Installationszubehör” auf der nächsten Seite ist eine Übersicht der einzelnen Halterungen dargestellt (nicht im Lieferumfang enthalten).

  • Seite 30: Optionales Installationszubehör

    Anschluss & Installation OPTIONALES INSTALLATIONSZUBEHÖR Um die Montage zu vereinfachen, kann passendes Montagezubehör bestellt werden. Für die Wandmontage Wandhalterung (SBP-300WM1) Wandhalterung (SBP-300WM) Für die Deckenmontage Deckenhalterung (SBP-300CM) Anschluss & Installation...
  • Seite 31 Für die Montage der Wandhalterung (SBP-300WM/SBP-300WM1) an einem Mast mit einem Durchmesser von mindestens 80mm Säulenhalterung (SBP-300PM) Für die Montage der Wandhalterung (SBP-300WM/SBP-300WM1) in einer Wandecke Eckhalterung (SBP-300KM) Für die Montage auf einem Gebäudedach Brüstung-Montageset (SBP-300LM) Deutsch - 31...
  • Seite 32 Anschluss & Installation Montage mit Halterung Wandhalterung (SBP-300WM1) Wandhalterung (SBP-300WM) Brüstung-Montageset (SBP-300LM) Deckenhalterung (SBP-300CM) Anschluss & Installation...

  • Seite 33: Installation

    INSTALLATION ❖ Den Montagefuß an der Halterung befestigen Den Montagefuß durch Drehen im Uhrzeigersinn an der Halterung befestigen. Den Schnappverschluss des Montagefußes wie dargestellt Knopf festhalten und vorsichtig nach unten drücken. Für den Anschluss der Kabel, siehe "Schnittstelle für die Kameraverkabelung"...
  • Seite 34 Anschluss & Installation Zusammensetzen der Kamera und des Montagefußes Beim Zusammensetzen die Markierungen der Kamera und des Montagefußes aufeinander ausrichten. Die Kamera befestigen Das Kameragehäuse im entgegengesetzten Uhrzeigersinn drehen, bis die Ausbuchtung des Kameragehäuses und des Montagefußes genau aufeinander ausgerichtet sind. Kamera und Montagefuß...

  • Seite 35: Einstellung

    Einstellung GRAFISCHE SYMBOLE AM BILDSCHIRM Anzeige für Bewegungserkennung bei Standby/Betrieb : Im Standby-Modus blinkt das Symbol “ ” in der oberen rechten Ecke des Bidschirms auf und ändert sich zu “ ” wenn eine Bewegung erkannt wird. Portstatusanzeige für Alarmeingang : "...

  • Seite 36: Verwenden Und Einstellen Der Menüs

    Detailliertere Informationen zur Steuerung mit Steuereinheiten von Drittanbietern oder einem DVR-Gerät fi nden Sie in den jeweiligen Handbüchern zu diesen Geräten. OSD-Befehle, Funktionendiagramm und Menüsteuerflächen (Bezogen auf das Samsung T/Samsung E Protokoll) Diese Kamera kann auf zwei Arten bedient werden: Mit Hilfe der Hotkeys auf der dazugehörigen Steuereinheit, oder über das OSD (Bildschirmmenü) des Video-Ausgangs.

  • Seite 37: Osd-Menü-Diagramm

    OSD-Menü-Diagramm Es kann eine Gesamtansicht der Menüstruktur angezeigt werden. Für weitere Informationen bitte auf der entsprechenden Seite oder Kapitel dieser Bedienungsanleitung nachschlagen. Zoom/Fokus Weißabgleich Belichtung Gegenlicht Kamera Einstellung SSNR SSDR Tag/Nacht Voreinstellung Sonstiges Schwingen SEQ Gruppen SEQ Sequenz Einstellung Tour SEQ PTZ Nachverfolgen Auto Start Strom Ein Forts...

  • Seite 38: Kameraeinstellungen

    Einstellung KAMERAEINSTELLUNGEN Zoom und Fokus Einstellungen Fokus Modus AUTOM. : Führt kontinuierlich Autofokus-Funktion aus. MANUELL : Ändert den Kameramodus zu “Manueller Fokus”. Hauptmenü ONESHOT : Fokussiert die Kamera automatisch einmal nachdem die Funktionen Schwenken, Neigen oder Zoomen verwendet wurden. Kamera Einstellung Sequenz Einstellung Zoom Tracking S/N Einstellung...

  • Seite 39: Weißabgleich

    Weißabgleich Mit Hilfe des Menüs “Weißabgleich” wird das Gleichgewicht der Hauptmenü Farben des Bildschirms unter verschiedenen Lichtbedingungen geregelt. Kamera Einstellung Sequenz Einstellung ATW : Automatische Regelung der Bildschirmfarben. S/N Einstellung (Farbtemperatur:1800~10500°K) OSD Einstellung ATW(EIN) : Damit werden die Bildschirmfarben für Innenräume Alarm Einstellung optimiert.
  • Seite 40 Einstellung Belichtung Mit dem Menüelement “Belichtung” wird der Belichtungsmesser der Hauptmenü Kamera gesteuert. Kamera Einstellung Helligkeit : Regelt die Helligkeit des Bildschirms. Sequenz Einstellung (Über 50: Heller, Unter 50: Dunkler) S/N Einstellung Iris OSD Einstellung AUTOM. : Justiert automatisch den Belcihtungsmesser. Alarm Einstellung Manuell : Damit kann der Belichtungsmesser der Kamera IR Beleuchter...
  • Seite 41 Gegenlicht Hauptmenü Die Gegenlicht Funktion wird von dem von Samsung Techwin Kamera Einstellung entwickelten W-V-DSP Chip bereitgestellt, der im Gegensatz zu den älteren Modellen ein Bild mit scharfem Motiv und Hintergrund selbst Sequenz Einstellung bei starkem Gegenlicht liefert. S/N Einstellung...
  • Seite 42 Einstellung ” HLC-Einstellung Die Funktion “HLC” eliminiert selektiv starke Lichtquellen in HLCEinstellung einer begrenzten Umgebung wie etwa an der Einfahrt zu einem Appartementparkplatz oder zu einer Tankstelle. Mit dieser können Pegel MITTEL kleine Objekte wie etwa Kfz-Schilder besser erkannt werden. Abdeckung Ton Die Funktion “HLC”...
  • Seite 43 AGC (Automatische Verstärkungsregelung) Mit der Funktion “AGC” (Automatische Verstärkungsregelung) Hauptmenü erfolgt eine automatische Verstärkungsregelung und Anpassung der Bildschirmhelligkeit, wenn die Kamera in Bedingungen mit wenig Kamera Einstellung Licht ein Objekt erfasst. Sequenz Einstellung S/N Einstellung AUS: AGC Funktion ausgeschaltet OSD Einstellung Alarm Einstellung NIEDRIG/MITTEL/HOCH: IR Beleuchter...
  • Seite 44 Einstellung SSNR (Samsung Super Noise Reduction) Die Funktion “SSNR” reduziert erheblich die Menge des Hauptmenü Bildrauschens bei niedriger Luminanz. Kamera Einstellung AUS : Deaktiviert die Rauschreduzierungsfunktion. Sequenz Einstellung NIEDRIG : Reduziert nur eine kleine Menge an Rauschen, erzeugt aber fast kein Bildnachziehen.
  • Seite 45 SSDR (Samsung Super Dynamischer Bereich) SSDR erhellt dunkle Flecken eines Bildes unter Beibehaltung der Hauptmenü gleichen Lichtpegels für hellere Stellen, um die allgemeine Helligkeit des Bildes mit hohem Kontrast zwischen hellen und dunklen Stellen Kamera Einstellung auszugleichen. Sequenz Einstellung S/N Einstellung...
  • Seite 46 Einstellung Tag/Nacht Mit Hilfe der Funktion “Tag & Nacht” kann die Kamera zwischen den Hauptmenü Modi “Farbe” und “S/W” umschalten. Kamera Einstellung Modus Sequenz Einstellung AUTOM. : Betreibt die meiste Zeit den Modus “Farbe” und S/N Einstellung schaltet bei sehr schwachem Licht in der Nacht in OSD Einstellung den Modus “S/W”...
  • Seite 47 Sonstiges Sync : Intern oder Line Lock auswählen. Hauptmenü INTERN : Synchronisiert die von der Kamera ausgegebene Zeit auf den internen Quarzkristall. Kamera Einstellung LINE LOCK : Synchronisiert die von der Kamera ausgegebene Zeit Sequenz Einstellung mit dem AC-Adapter-Strom zur Synchronisierung von S/N Einstellung mehreren Kameras.

  • Seite 48: Sequenz Einstellung

    Einstellung Sequenz Einstellung Voreinstellung Mit Hilfe dieser Funktion können ein bestimmter Ort abgespeichert Hauptmenü und die Funktionen für “PTZ” (Schwenken/Neigen/Zoomen) an Kamera Einstellung diesem Ort aktiviert werden. Abgespeicherte Orte können mit Hilfe des Befehls “Voreinst. ausf.” wieder aufgerufen werden. Sequenz Einstellung S/N Einstellung Einrichten von voreingestellten Nummern : Wenn Sie das Menü...
  • Seite 49 ” Preset-Einstellungen Wenn das PTZF Setup-Menü geöffnet wird, wird folgendes Fenster Voreinst. Einstellung angezeigt. Mit Hilfe des Joysticks kann die gewünschte Nummer ausgewählt werden. Vorein. = 001 (1~255) 001 : Die Nummer einer Voreinstellung auswählen und ENTER drücken. Es wird 021 : der Setup-Bildschirm angezeigt.
  • Seite 50 Einstellung ” Namen Preset Mit dieser Funktion können Sie Namen für voreingestellte Orte Hauptmenü mit einer Länge von bis zu 12 Zeichen hinzufügen. Kamera Einstellung Nachdem Sie den Namen eingegeben haben, verwenden Sie den Joystick und die Enter-Taste, um den Befehl “Einrichten” Sequenz Einstellung auszuführen und den Namen abzuspeichern.
  • Seite 51 ” Ausgangspos Voreinstellung Legt eine der aktuell konfigurierten Voreinstellungspositionen als Einstellung die Home-Position fest. Bearbeiten Ausgangspos Ausführen Löschen Status ” Ausführen Voreinstellung Ruft einen abgespeicherten voreingestellten Ort wieder auf. Einstellung Wenn der Sequenzmodus eingestellt ist, kann die tatsächliche Bearbeiten Bewegung langsamer sein als eingestellt, wenn die Kamera Ausgangspos gleichzeitig in horizontaler und vertikaler Ebene bewegt wird.

  • Seite 52: Bewegung Sequenz

    Einstellung Bewegung Sequenz Mit Hilfe der Funktion “Schwingen” wird die Kamera angewiesen, Hauptmenü sich zwischen 2 ausgewählten Orten zu bewegen und die Route zwichen diesen Orten zu überwachen. Kamera Einstellung Sequenz Einstellung Schwenk Schwingen : S/N Einstellung Aktiviert die Funktion “Schwenken” für die Schwingoperation. OSD Einstellung Alarm Einstellung Neigungs Schwingen :...
  • Seite 53 Gruppen SEQ Wenn die Option “Gruppen-SEQ” gewählt wird, wird nacheinander Hauptmenü eine Gruppe von mehreren voreingestellten Orten aufgerufen. Es können bis zu 6 Gruppen definiert und bis zu 128 Voreinstellungen für Kamera Einstellung jede Gruppe gespeichert werden. Sequenz Einstellung Während des Gruppenbetriebs, werden die Kameraeinstellungen für S/N Einstellung jede Voreinstellung entsprechend abgerufen.
  • Seite 54 Einstellung Tour SEQ Das Auswählen von Gruppe SEQ ruft eine Gruppe von mehreren Hauptmenü voreingestellte Positionen nach einander ab. Es können bis zu 6 Gruppen für diese Funktion aufgelistet werden. Kamera Einstellung Sequenz Einstellung Einstellung : S/N Einstellung Auswahl des Einstellungsmenüs öffnet den folgende Bildschirm. OSD Einstellung Mit dem Joystick können Sie die gewünschte Gruppennummer des Gruppenabschnittes eingeben.

  • Seite 55: Ptz Verfolgung

    Anhalten der Gruppen SEQ Repräsentatives Protokoll Speicherung der Modell Tour SEQ Verfolgung PTZ Nachverfolgen PELCO-D/P KDB300A Ack, Blende Offen Auto Start OSD EIN SAMSUNG-E SSC-5000 BlendeGeöffnet Strom Ein Forts PANASONIC WV-CU161C OSD EIN Æ VICON V1300X-DVC BlendeGeöffnet PTZ Nachverfolgen HONEYWELL HTX-3000 BlendeGeöffnet...
  • Seite 56 Einstellung Auto-Start Wenn die Dome Kamera zu einer bestimmten Zeit nicht von Hauptmenü einem Bediener gesteuert wird, wird der vom Benutzer geplante Sequenzbetrieb ausgeführt. Kamera Einstellung Sequenz Einstellung Modus : S/N Einstellung HOME : Automatische Einstellung in die Startposition (Siehe OSD Einstellung Menü...

  • Seite 57: Strom Ein Forts

    ” ZEITPLAN Auto Start Modus ZEITPLAN Die Zeitplan Funktion ermöglicht es, eine Sequenzaktion an einen bestimmten Tag und Uhrzeit durchzuführen. Zeit 30SEK Æ Tag wählen : Bei Auto Start wählen Sie SCHEDULE, um jeden Tag der Woche Auto Start Modus Einst. einzustellen, wie in der Grafik auf der Seite gezeigt.
  • Seite 58 Einstellung S/N Einstellung Schwenk Grenze/Neigungs Grenze Die Bewegungsbereiche für die P/T-Aktionen können begrenzt werden. Hauptmenü Position : Kamera Einstellung Nach der Auswahl des Menüpunkts Position in den Sequenz Einstellung Schwenkgrenze Einstellungen, wird der folgende Bildschirm S/N Einstellung angezeigt Den Joystick nach links und rechts bewegen, um einen OSD Einstellung Start- und Endpunkt für den Bewegungsbereich auszuwählen.

  • Seite 59: Bereichs Einstellung

    Bereichs Einstellung Mit Hilfe des Menüs “Bereichseinstellung” können bestimmte Orte Hauptmenü auf dem Kurs der Pan/Tilt-Operation gewählt und dann die Bereiche Kamera Einstellung mit OSD-Texts angezeigt werden, wenn die Kamera sich durch diese hindurchbewegt. Es können bis zu 8 Bereiche ausgewählt werden. Sequenz Einstellung S/N Einstellung Bereichsname :...

  • Seite 60: Bereich Maskieren

    Einstellung Bereich Maskieren Falls ein Überwachungsort einen privaten Bereich enthält, kann dieser Bereich selektiv am Bildschirm maskiert werden. Hauptmenü Position : Bewegen Sie den Joystick wie in der Abbildung unten gezeigt, um die obere Kamera Einstellung linke Ecke oder die untere rechte Ecke eines Bereichs auszuwählen. Sequenz Einstellung S/N Einstellung Bereich Maskieren...
  • Seite 61 S/N Intelligent Dies befiehlt der Kamera, Schwenk- und Neigungsgeschwindigkeit, Hauptmenü dem aktuellen Zoomverhältnis entsprechend, automatisch zu ändern. Durch Bewegen des Joysticks im Uhrzeigersinn (Tele) Kamera Einstellung werden Schwenk- und Neigungsgeschwindigkeit verlangsamt und Sequenz Einstellung durch Bewegen gegen den Uhrzeigersinn (Wide) beschleunigt, was S/N Einstellung eine umfassende Ausrichtung ermöglicht.

  • Seite 62: Digitalflip

    Einstellung Digitalflip Digitalflip dient dazu ein sich bewegendes Objekt zu überwachen, Hauptmenü oder eine Person, die direkt unter der Kamera vorbei geht. Wenn ein Objekt direkt unter der Kamera hin durchläuft, kann die Kamera Einstellung Kamera in einem Winkel von bis zu 180° geneigt werden, wodurch Sequenz Einstellung ein Schwenken der Kamera nicht erforderlich ist.
  • Seite 63 Bild Halten Diese Funktion gibt das Videobild in Standbildern wieder, bis Hauptmenü die Kamera die voreingestellte Position einer Gruppen- oder Umlaufbewegung erreicht hat. Kamera Einstellung Dies ist besonders dann hilfreich, wenn das Videobild überwacht Sequenz Einstellung werden soll, ohne das beim Beobachter eine visuelle Verwirrung S/N Einstellung entsteht.

  • Seite 64: Jog Geschwindigkeit

    Einstellung Jog Geschwindigkeit Die Schwenk- und Neigungsgeschwindigkeit ändert sich entsprechend der Neigung des Joysticks oder es kann eine feste Geschwindigkeit eingestellt werden. MANUELL : Hauptmenü Die Schwenk- und Neigungsgeschwindigkeit hängt von der Neigung des Joysticks am Controller ab. Je stärker die Neigung des Kamera Einstellung Joysticks, desto höher die Geschwindigkeit.

  • Seite 65: Osd-Einstellung

    OSD-EINSTELLUNG In diesem Menü können die OSD (On Screen Display) - Einstellungen Hauptmenü konfiguriert werden. Kamera Einstellung Kamera ID : Sequenz Einstellung Damit lässt man die ID der Kamera in der oberen linken Ecke anzeigen oder ausblenden. S/N Einstellung Kameraname : OSD Einstellung Damit fügen Sie einen Namen für die Kamera hinzu.

  • Seite 66: Alarm Einstellung

    Einstellung  Wenn Sie „Kamera Name“ und „Voreinst. Name” wählen, wird links eine Tastatur XXX Vorein. am Bildschirm eingeblendet.  Die Namen können bis zu acht Zeichen enthalten und mit dem Joystick und der Enter-Taste eingegeben werden. Nachdem Sie den Namen eingegeben haben, verwenden Sie den Joystick und die Enter-Taste, um den Befehl “Einrichten”...
  • Seite 67 P(Priority) : Legen Sie die Priorität für die Alarmeingänge fest. Falls mehr als ein Alarm gleichzeitig aktiviert wird, wird der Alarm mit der höchsten Priorität vor den anderen aktiviert. SEQ. : Ermöglicht das Einstellen einer Sequenzaktion für die Kamera als Antwort auf einen Alarm. Hier können die folgenden Einstellungen vorgenommen werden: HOME/VOREINST./SCHWING./GRUPPE/TOUR/VERFOLG./A.PAN/AUS Alarm/AUX Ausgabe Hauptmenü...
  • Seite 68 Einstellung  Wenn das Stromkabel und ERDE falsch an die NC/NO und COM-Ports angeschlossen werden, kann dies zu Kurzschluss und Brand führen, wodurch die Kamera beschädigt werden kann.  Die Werte für die maximalen Stromaufnahmefähigkeit des eingebauten Relais sind 30VDC/2A, 125VAC/0,5A und 250VAC/0,25A.

  • Seite 69: Ir Beleuchter

    IR BELEUCHTER In diesem Menü können die Einstellungen des IR-Beleuchters für kontrastarme Szenen vorgenommen werden. IR Modus: Legt fest, ob der IR-Beleuchter verwendet werden soll. Hauptmenü Aus : Der IR-Beleuchter wird nicht verwendet. Ein : Der IR-Beleuchter wird eingeschaltet Kamera Einstellung TAG/NACHT: Synchronisiert der IR-Beleuchter mit dem Tag/ Sequenz Einstellung Nacht Modus der Kamera.
  • Seite 70 Einstellung ” SENSOR: IR Beleuchter In diesem Modus wird der IR-Modus gemäß der herrschenden IR Modus SENSOR Beleuchtung geregelt. Der “Pegel” in der oberen rechten Ecke zeigt die aktuelle LED Max.Leistung MITTEL Beleuchtung an. LED Leistungsreg AUTOM. LED Ein Pegel : Legt den Beleuchtungspegel fest, bei dem der IR- Fokus Beschr.

  • Seite 71: Initialisieren

    INITIALISIEREN Strom ein rücks. : Hauptmenü Damit wird die Kamera wieder hochgefahren. Kamera Einstellung Werkseinstellung : Sequenz Einstellung Damit wird die Kamera wieder auf die in der F abrik vorgenommenen Voreinstellungen zurückgesetzt. Wenn dieser Modus gewählt wird, S/N Einstellung werden alle vom Benutzer vorgenommenen Einstellungen von der Kamera gelöscht. OSD Einstellung Verwenden Sie diese Funktion, wenn es notwendig sein sollte, die ursprünglichen Alarm Einstellung...

  • Seite 72: Passwort Einstellung

    Zeigt die Einstellungen des aktuellen K DOME VER. = V0. 50_111220 ommunikationsmodus an. COAX VER. = V1. 00_110126 PROTOCOL = AUTO DET MODEL NAME : DOME ID = 001 Zeigt den Modellnamen des Geräts an. CONTROLLER = Simplex MODEL NAME = SCP-2370RH Einstellung...

  • Seite 73: Fehlersuche

    Fehlersuche FEHLERSUCHE Falls das Gerät nicht fehlerfrei funktioniert, bitte die folgenden Hinweise zur Fehlersuche befolgen. Problem Ursache und Lösung Page ► Überprüfen, ob die Kamera und die Peripheriegeräte richtig angeschlossen sind. 12~14 Ursache und Lösung ► Die Einrichtungswerte für ID, Protokoll und Baudrate überprüfen. 15~26 ►...
  • Seite 74 Fehlersuche Problem Ursache und Lösung Page Nachziehen des Bildes tritt auf ► Einstellungen für “Sens-Up” überprüfen. Kamera schaltet häufig zwischen ► Prüfen, ob die Werte “Schwenk Grenze” und/oder “Neigungs Grenze” Farbe und Schwarzweiß um. gesetzt sind. Falls dies der Fall ist, den/die Grenzwert(e) entfernen. ►...
  • Seite 75 Problem Ursache und Lösung Page ► Wenn die Temperatur im Inneren der Kamera auf -20º oder darunter sinkt, wird die Übertragung der Videosignale instabil und der Bildschirm kann schwarz Ich kann den Bildschirm nicht werden. sehen. (Der Bildschirm ist ► Ein schwarzer Bildschirm bedeutet nicht, dass die Kamera kaputt ist; sie wird schwarz.) zurückgesetzt und zeigt wieder Video an, wenn die Temperatur im Inneren der Kamera -20º...

  • Seite 76: Technische Daten

    Technische Daten TECHNISCHE DATEN Modell SCP-2370RH 1/4” Super HAD CCD II Bildsensor NTSC : 811(H) x 508(V) Gesamtpixelanzahl PAL : 795(H) x 596(V) NTSC : 768(H) x 494(V) Effektive Pixel PAL : 752(H) x 582(V) Abtastsystem 2:1 Interlace Synchronisierung Intern/Zeilensperre NTSC : H : 15.734kHz / V : 59.94Hz...
  • Seite 77 8 Eingänge, 3 Ausgänge Datenübertragung RS-485/422, Koaxialsteuerung Coax : Pelco-C ( Coaxitron ) Protokoll RS-485 : Automatische Erkennung, SAMSUNG-T, SAMSUNG-E, Pelco(D/P), Panasonic, Vicon, Honeywell, AD, GE, BOSCH Betriebstemperatur / -50°C ~ +55°C / unter 100% rel. Luftfeuchtigkeit Feuchtigkeit Schutzklasse IP66 Eingangsspannung 24V AC ±10%, 50/60Hz...

  • Seite 78: Abmessungen

    Technische Daten ABMESSUNGEN Einheit: mm (Zoll) Technische Daten...
  • Seite 79 MEMO...
