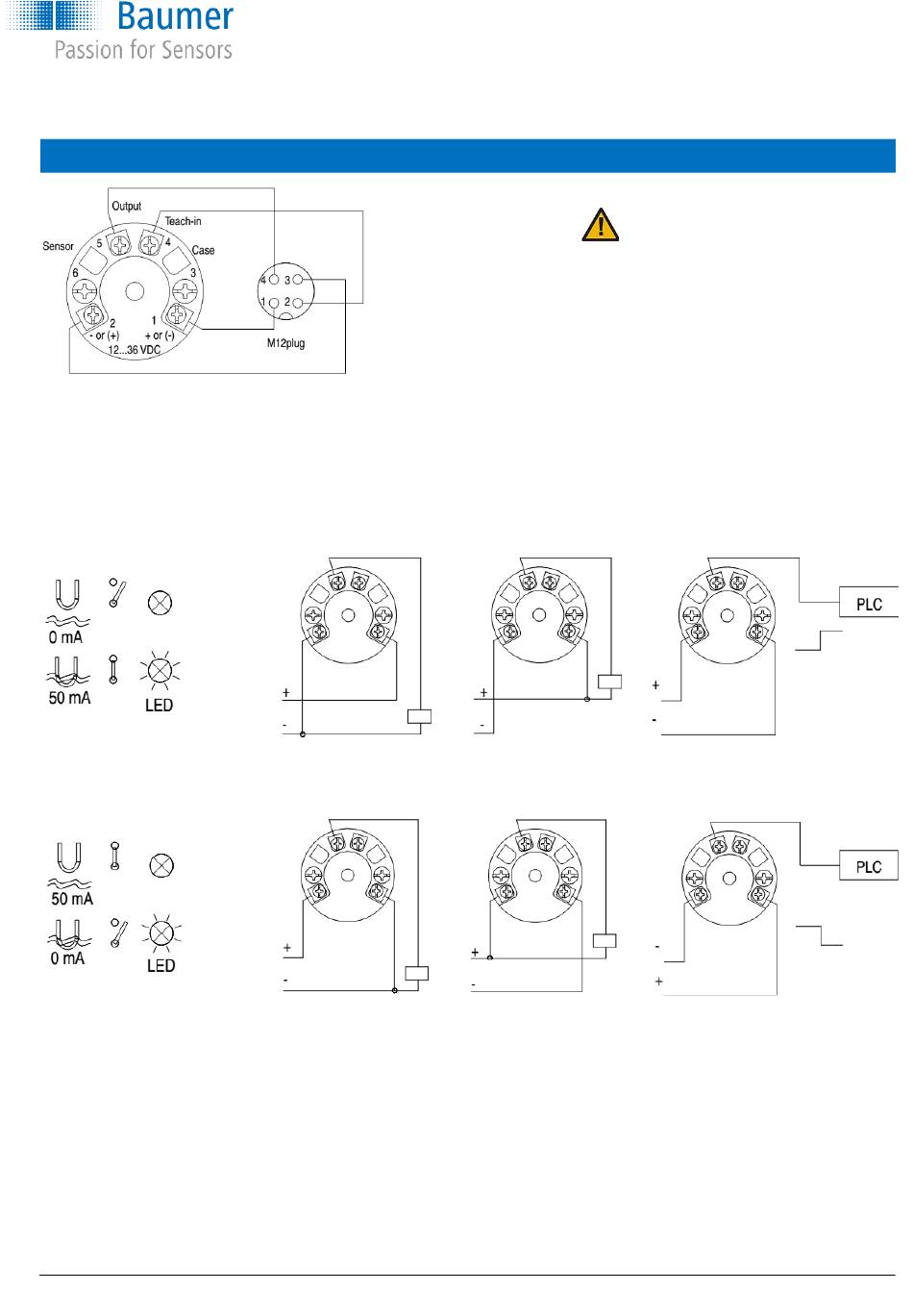

Elektrischer Anschluss

Elektrische Daten:
Spannungsversorgung
Ausgang
Schliesser – NO
Öffner – NC
www.baumer.com
M12-Stecker: 1 Braun
12,5...36 VDC, 35 mA max.
PNP, NPN oder Digital
Max. 50 mA, kurzschlussfest und
hochtemperaturfest
5
1
2
PNP Ausgang
5
2 1
PNP Ausgang
Betriebsanleitung: 11109132 13 DE
Betriebsanleitung
CleverLevel switch, LFFS
2 Weiss*
3 Blau
4 Schwarz
Low-aktiv
High-aktiv
5
1
2
NPN Ausgang
5
1
2
NPN Ausgang
WARNUNG
* Um ein unbeabsichtigtes Teach-In zu
vermeiden, ist darauf zu achten, den
Teach-In-Kontakt nicht anzuschliessen
und im Normalbetrieb keinem Elekt-
rorauschen auszusetzen.
NPN- und digitaler Ausgang
(-VDC +2,5V) ±0,5V, R = 1 kΩ
load
PNP- und digitaler Ausgang
(+VDC -2,5V) ±0,5V, R = 1 kΩ
load
5
2 1
Digitaler Ausgang
5
1
2
Digitaler Ausgang
High-aktiv
Low-aktiv
