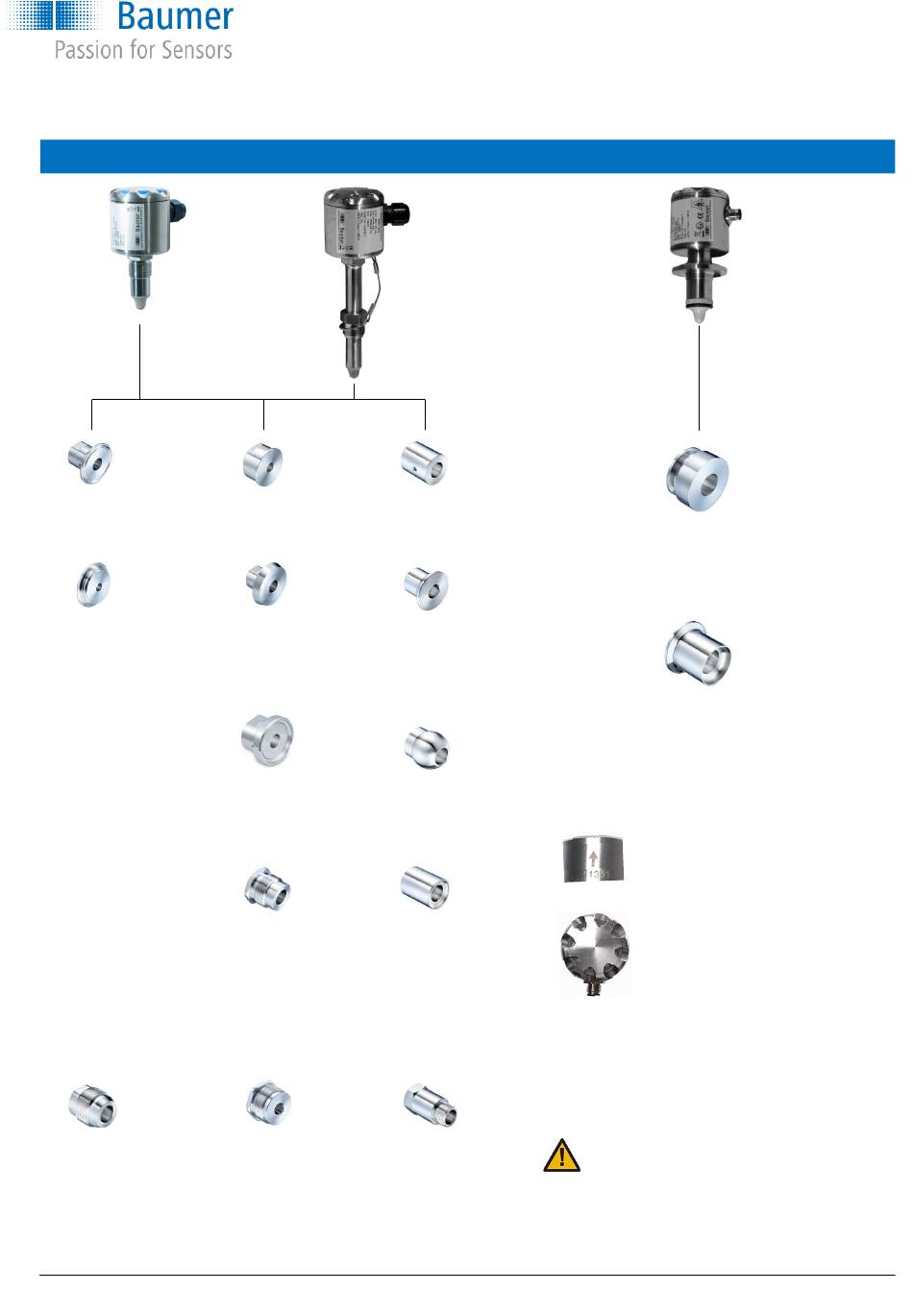

Montageanschlüsse
ISO2852
DN38: ZPH3-3213 DN51: ZPH1-3236
DN51: ZPH3-3216
®
Varivent , Typ N
ZPH3-324E DN25: ZPH3-3221
®
Varivent , Typ F DN40: ZPH3-3224
ZPH3-344F DN50: ZPH3-3225
DIN 11864-1-A
DN 40: ZPH3-3254
DN 50: ZPH3-3255
G¾A: ZPH1-32BA
G1A: ZPH1-32CB
G¾A: ZPH1-32BC
G1A: ZPH1-32CD
Adapter Adapter, Industriell
G½ → G1 G½ → G1: ZPI1-32B
ZPH1-32C0 G½ → G1½: ZPI1-32D
G½ → G2: ZPI1-32E
www.baumer.com
SMS 1145 Einschweissmuffe
für Behälter
ZPW3-321
DIN 11851 Einschweissmuffe
für Behälter
ZPW3-322
Einschweissmuffe Ø35
für Behälter/Rohr
ZPW2-324
Adapter Einschweissmuffe
EH FTL für Rohr mit Auszug
DN 25...DN 50: ZPW2-326
DN 65...DN 150: ZPW2-327
VS 3-A konform
DN 25...DN 50: ZPW3-326
DN 65...DN 150: ZPW3-327
Adapter, Industriell
verschiebbarer Anschl.
G½ → G½ DIN 3852-E
ZPI1-32A
Betriebsanleitung: 11109132 13 DE
Betriebsanleitung
CleverLevel switch, LFFS
Weitere Informationen siehe Betriebsanleitung für
Anschlüsse
ANMERKUNG:
Der LFFS muss mit einem Montageanschluss von
Baumer montiert werden. Andernfalls übernimmt Bau-
mer keine Garantie für korrekte Funktion oder Dichtig-
keit.
Einschweissmuffe für Behälter
ZPW2-621
Einschweissmuffe für Rohrende
ZPW2-626
Auf dem Einschweissadapter befin-
det sich ein Pfeil oder eine Kontroll-
bohrung.
Diese müssen nach abwärts weisen,
wenn der Adapter in einen Behälter
eingeschweisst wird (horizontale
Position).
Dadurch ist gewährleistet, dass der
elektrische Anschluss nach unten
zeigt.
