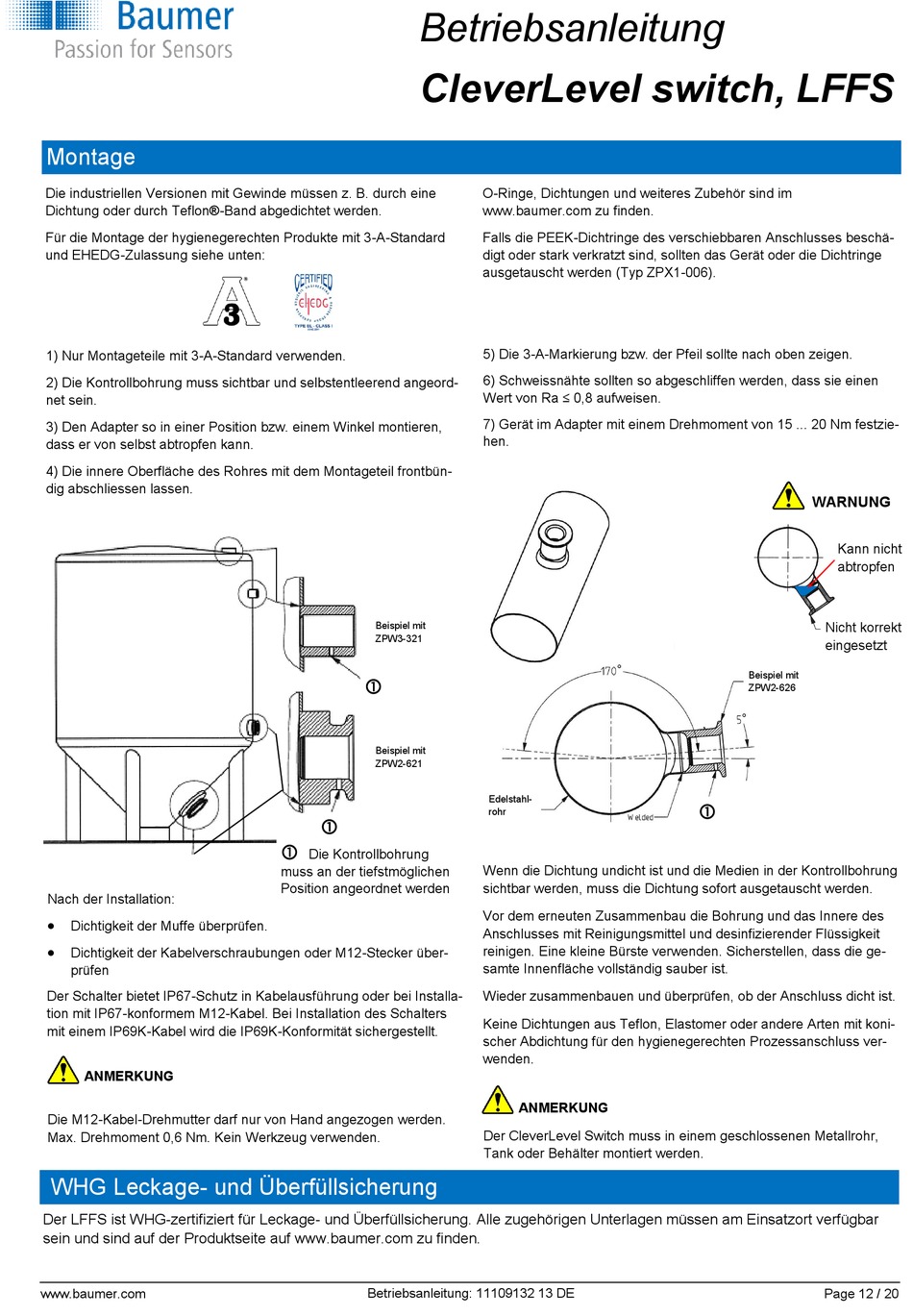

Whg Leckage- Und Überfüllsicherung - Baumer CleverLevel LFFS Betriebsanleitung

Montage
Die industriellen Versionen mit Gewinde müssen z. B. durch eine
Dichtung oder durch Teflon®-Band abgedichtet werden.
Für die Montage der hygienegerechten Produkte mit 3-A-Standard
und EHEDG-Zulassung siehe unten:
1) Nur Montageteile mit 3-A-Standard verwenden.
2) Die Kontrollbohrung muss sichtbar und selbstentleerend angeord-
net sein.
3) Den Adapter so in einer Position bzw. einem Winkel montieren,
dass er von selbst abtropfen kann.
4) Die innere Oberfläche des Rohres mit dem Montageteil frontbün-
dig abschliessen lassen.
Nach der Installation:

Dichtigkeit der Muffe überprüfen.

Dichtigkeit der Kabelverschraubungen oder M12-Stecker über-
prüfen
Der Schalter bietet IP67-Schutz in Kabelausführung oder bei Installa-
tion mit IP67-konformem M12-Kabel. Bei Installation des Schalters
mit einem IP69K-Kabel wird die IP69K-Konformität sichergestellt.
ANMERKUNG
Die M12-Kabel-Drehmutter darf nur von Hand angezogen werden.
Max. Drehmoment 0,6 Nm. Kein Werkzeug verwenden.
WHG Leckage- und Überfüllsicherung
Der LFFS ist WHG-zertifiziert für Leckage- und Überfüllsicherung. Alle zugehörigen Unterlagen müssen am Einsatzort verfügbar
sein und sind auf der Produktseite auf www.baumer.com zu finden.
www.baumer.com
Betriebsanleitung
CleverLevel switch, LFFS
Beispiel mit
ZPW3-321

Beispiel mit
ZPW2-621


Die Kontrollbohrung
muss an der tiefstmöglichen
Position angeordnet werden
Betriebsanleitung: 11109132 13 DE
O-Ringe, Dichtungen und weiteres Zubehör sind im
www.baumer.com zu finden.
Falls die PEEK-Dichtringe des verschiebbaren Anschlusses beschä-
digt oder stark verkratzt sind, sollten das Gerät oder die Dichtringe
ausgetauscht werden (Typ ZPX1-006).
5) Die 3-A-Markierung bzw. der Pfeil sollte nach oben zeigen.
6) Schweissnähte sollten so abgeschliffen werden, dass sie einen
Wert von Ra ≤ 0,8 aufweisen.
7) Gerät im Adapter mit einem Drehmoment von 15 ... 20 Nm festzie-
hen.
Edelstahl-
rohr
Wenn die Dichtung undicht ist und die Medien in der Kontrollbohrung
sichtbar werden, muss die Dichtung sofort ausgetauscht werden.
Vor dem erneuten Zusammenbau die Bohrung und das Innere des
Anschlusses mit Reinigungsmittel und desinfizierender Flüssigkeit
reinigen. Eine kleine Bürste verwenden. Sicherstellen, dass die ge-
samte Innenfläche vollständig sauber ist.
Wieder zusammenbauen und überprüfen, ob der Anschluss dicht ist.
Keine Dichtungen aus Teflon, Elastomer oder andere Arten mit koni-
scher Abdichtung für den hygienegerechten Prozessanschluss ver-
wenden.
ANMERKUNG
Der CleverLevel Switch muss in einem geschlossenen Metallrohr,
Tank oder Behälter montiert werden.
WARNUNG
Kann nicht
abtropfen
Nicht korrekt
eingesetzt
Beispiel mit
ZPW2-626

