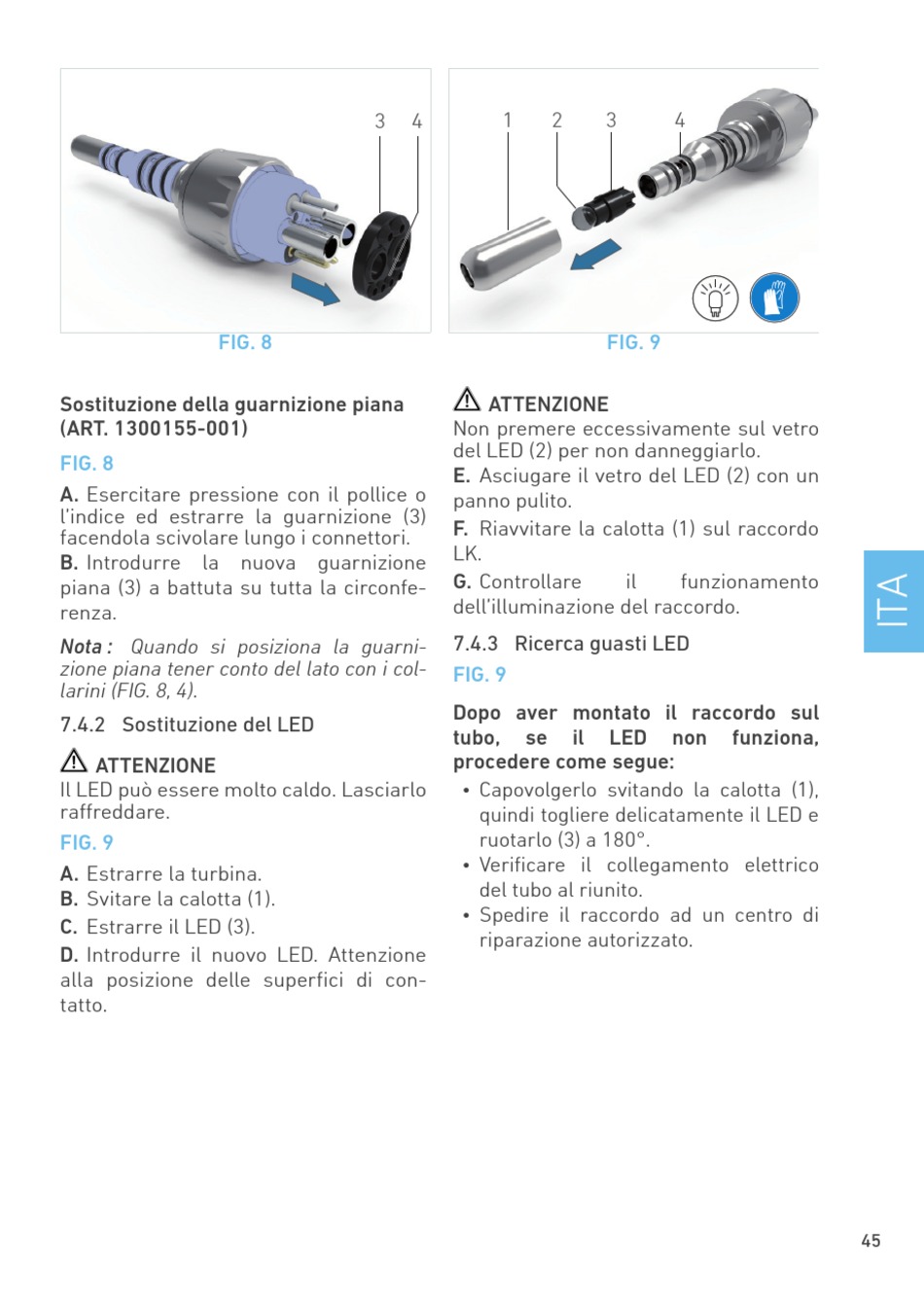

FIG. 8
Sostituzione della guarnizione piana
(ART. 1300155-001)
FIG. 8
A. Esercitare pressione con il pollice o
l'indice ed estrarre la guarnizione (3)
facendola scivolare lungo i connettori.
B. Introdurre la nuova guarnizione
piana (3) a battuta su tutta la circonfe-
renza.
Nota : Quando si posiziona la guarni-
zione piana tener conto del lato con i col-
larini (FIG. 8, 4).
7.4.2 Sostituzione del LED

ATTENZIONE
Il LED può essere molto caldo. Lasciarlo
raffreddare.
FIG. 9
A. Estrarre la turbina.
B. Svitare la calotta (1).
C. Estrarre il LED (3).
D. Introdurre il nuovo LED. Attenzione
alla posizione delle superfici di con-
tatto.
3 4 1

ATTENZIONE
Non premere eccessivamente sul vetro
del LED (2) per non danneggiarlo.
E. Asciugare il vetro del LED (2) con un
panno pulito.
F. Riavvitare la calotta (1) sul raccordo
LK.
G. Controllare
dell'illuminazione del raccordo.
7.4.3 Ricerca guasti LED
FIG. 9
Dopo aver montato il raccordo sul
tubo, se
procedere come segue:
• Capovolgerlo svitando la calotta (1),
quindi togliere delicatamente il LED e
ruotarlo (3) a 180°.
• Verificare il collegamento elettrico
del tubo al riunito.
• Spedire il raccordo ad un centro di
riparazione autorizzato.
2 3 4
FIG. 9
il funzionamento
il LED non funziona,
45
