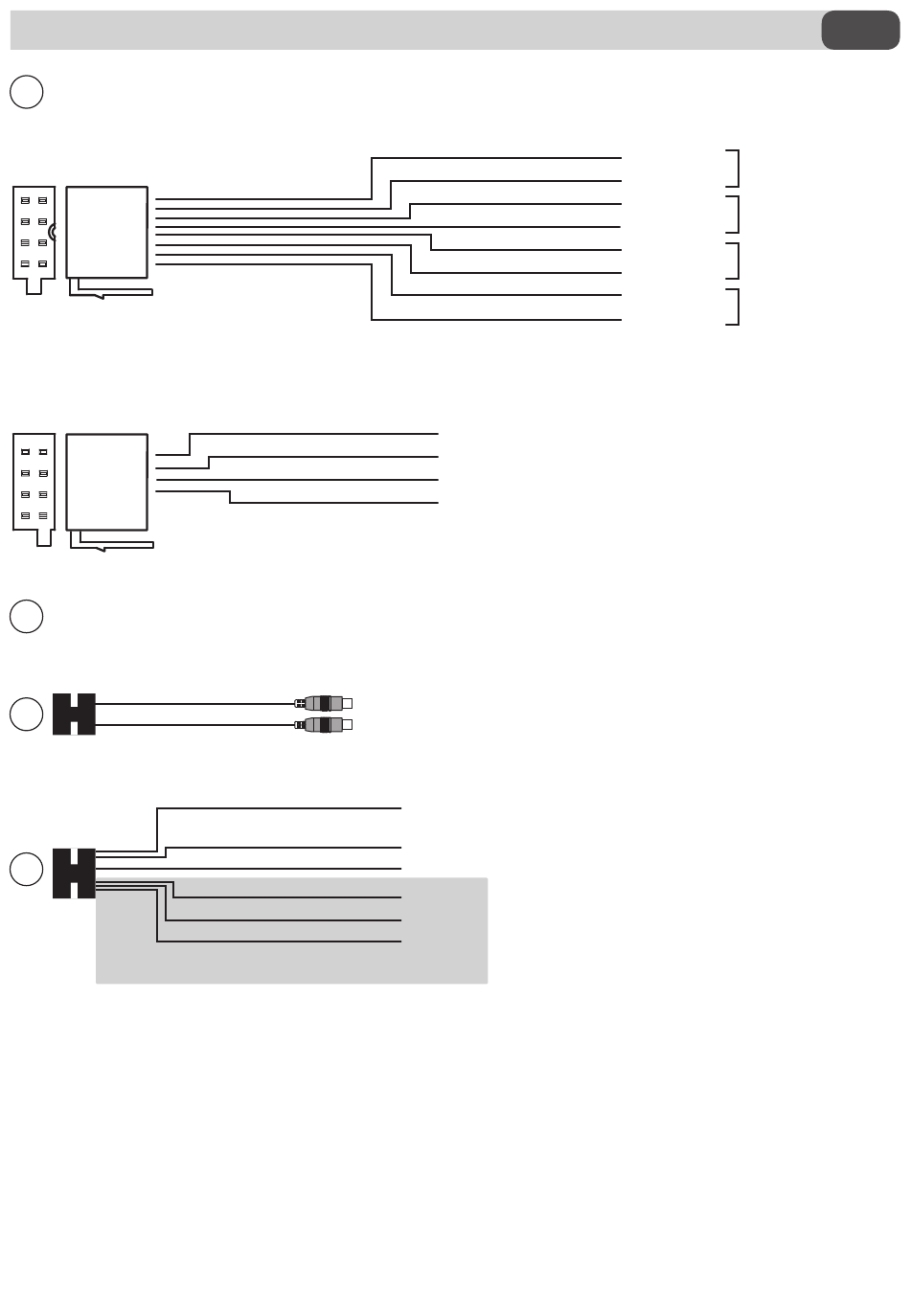

CONNESSIONI • CONNECTIONS
6
USCITE ALTOPARLANTI
SPEAKERS OUTPUT
ALIMENTAZIONE
POWER-SUPPLY
7
NON ABILITATO / NOT ENABLED
8
9
VEDI PAGINE 15-16
SEE PAGES 15-16
GIALLO/YELLOW
ROSSO/RED
NERO/BLACK
MARRONE/BROWN
CAMERA IN
VIDEO OUT
VERDE-BIANCO / GREEN-WHITE
ROSA / PINK
BLU / BLUE
NERO / BLACK
ARANCIO-BIANCO / ORANGE-WHITE
MARRONE-BIANCO / BROWN-WHITE
GRIGIO/GRAY
GRIGIO-NERO/GRAY-BLACK
BIANCO/WHITE
BIANCO-NERO/WHITE-BLACK
VIOLA/PURPLE
VIOLA-NERO/PURPLE-BLACK
VERDE/GREEN
VERDE-NERO/GREEN-BLACK
ACC +12V
+12V SOTTOCHIAVE
BATT +12V
+12V POSITIVO BATTERIA
GND
MASSA
DIMMER
ILLUMINAZIONE / DIMMER
FRENO A MANO (COLLEGAMENTO OBBLIGATORIO)
PARKING
HAND-BRAKE (CONNECTION ABSOLUTELY NECESSARY)
ATTIVAZIONE RETROCAMERA
REVERSE
REAR-CAMERA ACTIVATION
P.CONT
SWC GND
SWC 1
SWC 2
7
FRONT R +
ANTERIORE DESTRO
FRONT R -
FRONT RIGHT
FRONT L +
ANTERIORE SINISTRO
FRONT L -
FRONT LEFT
REAR R +
POSTERIORE DESTRO
REAR R -
REAR RIGHT
REAR L +
POSTERIORE SINISTRO
REAR L -
REAR LEFT
+12V INJECTION-KEY
+12V BATTERY-POSITIVE
GROUND
ILLUMINATION / DIMMER
IT/EN
