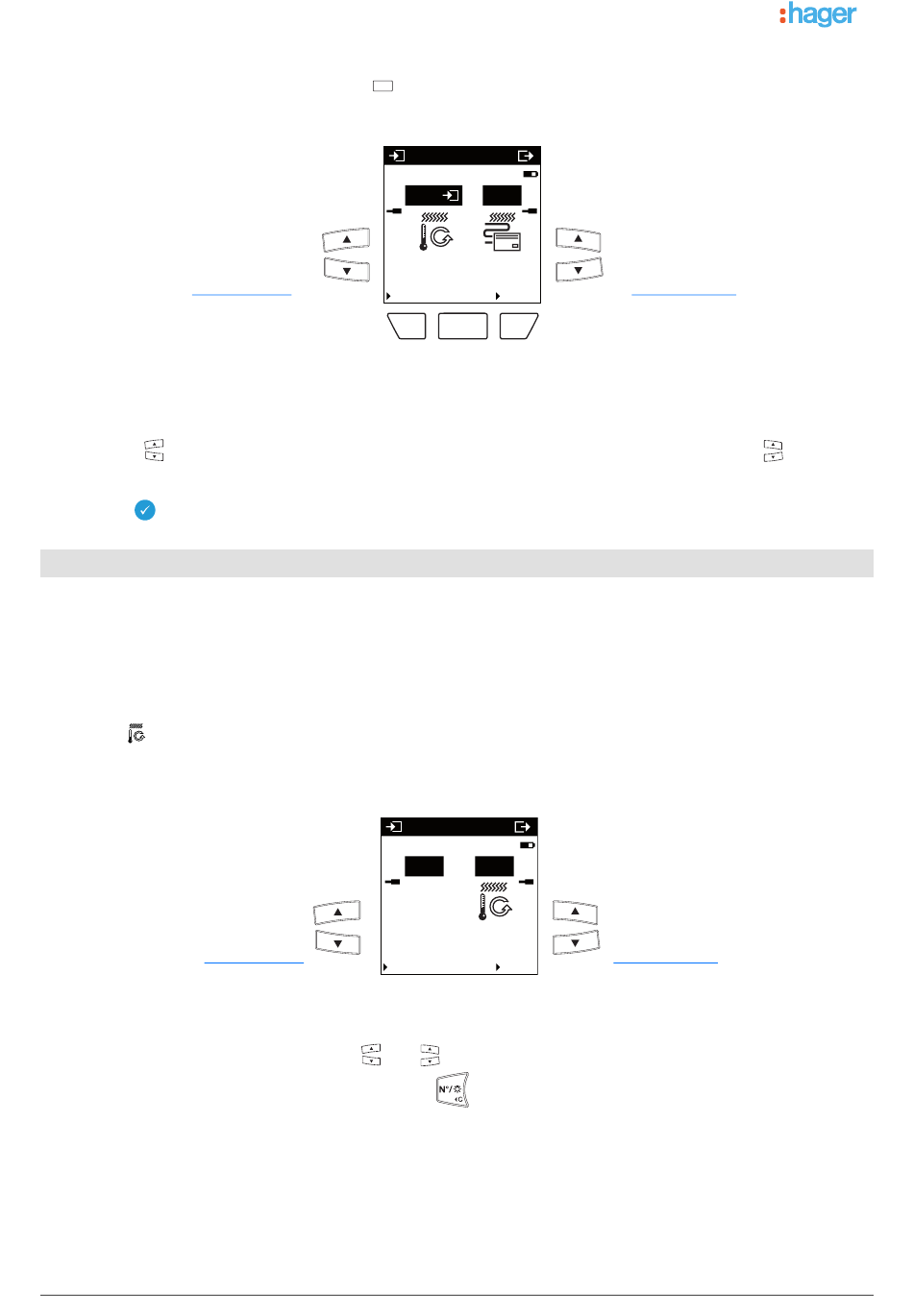

Um den Regler einem Ausgang (Heizkreis) zuzuordnen ist es notwendig die Anzeige des TX100 auf + Info umzustellen. Die
Umstellung erfolgt mit der mittleren Display Taste (
Eingangsseite
X steht für eine mögliche Eingangs- oder Ausgangs-Nummer.
Mit den Tasten auf der linken Seite des TX100 den Raumtemperaturregler auswählen und mit den Tasten
rechten Seiten des TX100 ein Heizungsausgang auswählen. Die Auswahl eines Beleuchtungsausgangs an dem ein Heizkreis
angeschlossen ist ist alternativ möglich.
Mit der Taste wird der Raumtemperaturregler mit einem Ausgang verbunden.
3.2 Verbinden des Reglers mit Eingängen
Mit dem Raumtemperaturregler können Eingängen verbunden werden um die folgenden Funktionen zu realisieren:
- Aktivieren der Betriebsarten: Komfort, Nachtabsenkung, Standby und Frostschutz.
- Aktiveren der Betriebsart Komfort für eine begrenzte Zeit (Zeiteinstellung ist möglich).
- Zwangsgesteuerte (Priorisierte) Aktivierung der Betriebsarten Komfort und Frostschutz.
- Stoppen des Heizen - / Kühlbetriebes.
- Einbindung des Raumtemperaturreglers in ein Szenario.
Zur Anwendung dieser Funktionen muß in der Betriebsart Prog des TX100 auf der rechten Seite das Raumtemperaturregler
Piktogramm ausgewählt werden.
Eingangsseite
X steht für eine mögliche Eingangs- oder Ausgangs-Nummer.
Eingänge und Ausgänge können mit den Tasten
Umschaltung vom Eingang X zur Funktionswahl ? mit Taste
WYT62x - WHT62x - TX100
). Die Umstellung ist nur möglich wenn der Expertenmodus deaktiviert ist:
Prog
X X
5 95
Auto + info Num
Display Tasten
Prog
X X
?
95
Auto Alle Num
und des TX100 frei gewählt werden.
.
20
Ausgangsseite
Ausgangsseite
auf der
