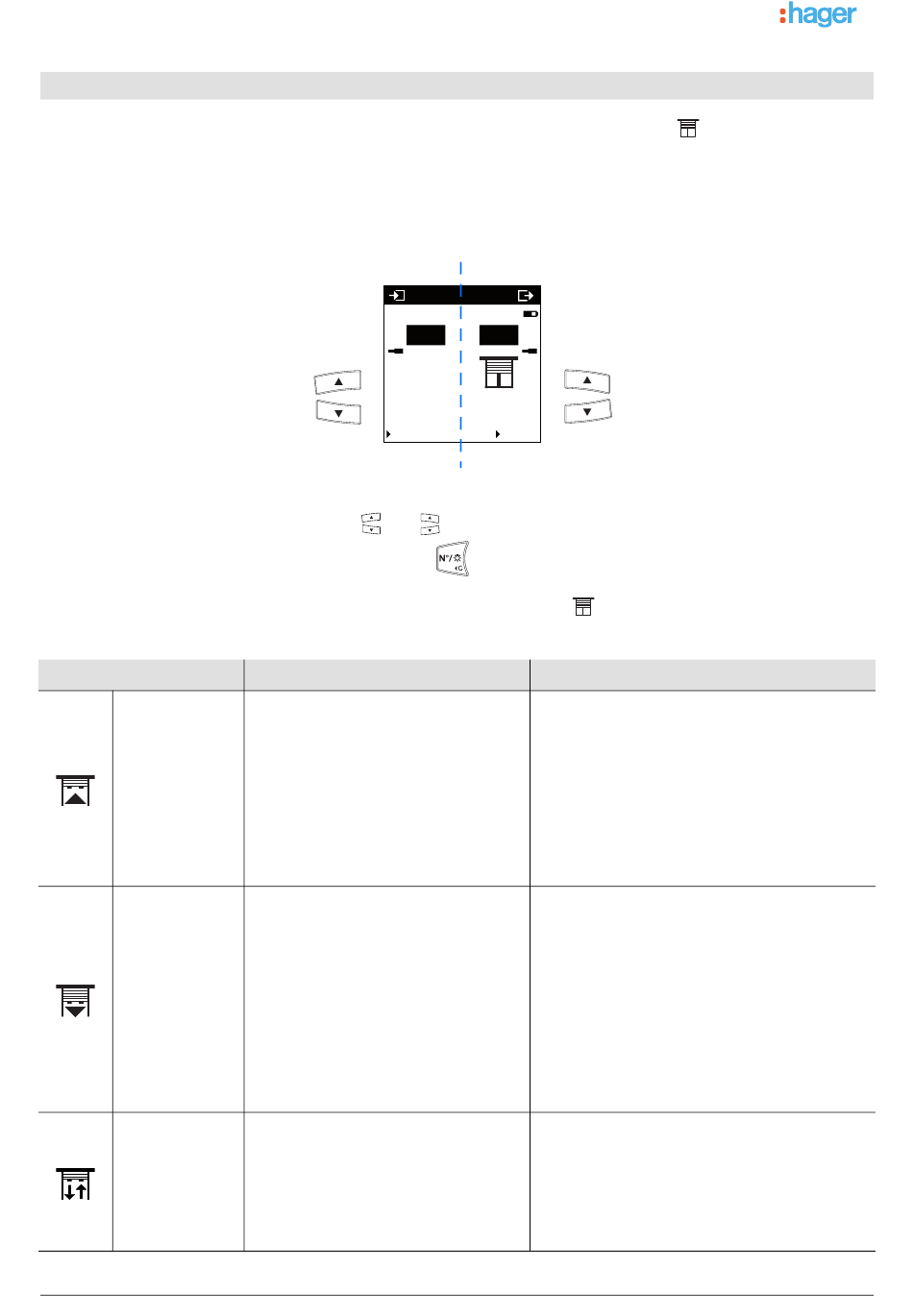

1.5 Funktion Rollladen / Jalousien steuern

Nach der Nummerierung des Tasters können die nachfolgenden Funktionen für den Ausgangstyp
ausgewählt werden.
Wichtig: Das Positionieren der Rollladen- oder Jalousie ist über Szeneneinstellung möglich. Dazu ist die AUF- und
Abfahrzeit (Schliesszeit des Ausganges TXA22x) mit dem TX100 einzustellen (für die Parameterwahl s. Kapitel 9).
Anschliessend muss ein Ladevorgang erfolgen (s. Kapitel 9).Die weitere Programmierung erfolgt dann in der Betriebsart Prog
des TX100.
Eingangsseite
X steht für eine mögliche Eingangs- oder Ausgangs-Nummer.
Eingänge und Ausgänge können mit den Tasten
Umschaltung vom Eingang X zur Funktionswahl ? mit Taste
Die untenstehende Tabelle beschreibt die Funktion der Tastsensoren, die mit den
die entstehende Funktionsweise:
Mögliche Tastfunktion
AUF / Stopp
AB / Stopp
AUF / AB / Stopp
WYT62x - WHT62x - TX100
X
?
59
Auto
und
Beschreibung
Die AUF / Stopp-Funktion dient dazu,
einen Rollladen oder eine Jalousie
aufzufahren oder zu stoppen oder die
Position der Lamellen einer Jalousie zu
ändern.
Die AB-Funktion dient dazu, einen
Rollladen oder eine Jalousie abzufahren
oder zu stoppen oder die Position der
Lamellen einer Jalousie zu ändern.
Mit der AUF / AB / Stopp-Funktion kann
ein Rollladen oder eine Jalousie mit einem
einzigen Taster AUF- bzw. abgefahren
oder gestoppt werden.
Prog
X
95
Alle Num
des TX100 frei gewählt werden.
.
Ausgängen verknüpft werden können und
Betriebsart Rollladen: *
Kurzer Druck (<0.5 s.) auf die Taste:
Stopp
Langer Druck (>0.5 s.) auf die Taste:
Rollladen, AUF
Betriebsart Jalousien: *
Kurzer Druck (<0.5 s.) auf die Taste:
Stopp oder Lamellenverstellung.
Langer Druck (>0.5 s.) auf die Taste:
Jalousien, AUF
Betriebsart Rollladen: *
Kurzer Druck (<0.5 s.) auf die Taste:
Stopp
Langer Tastendruck (>0.5 s)
Rollladen AB
Betriebsart Jalousien: *
Kurzer Druck (<0.5 s.) auf die Taste:
Stopp oder Lamellenverstellung.
Langer Druck (>0.5 s.) auf die Taste:
Jalousien, AB
Nur die Funktionen der Betriebsart Rollladen sind
aktiv, die Funktion Lamellenverstellung einer
Jalousie ist nicht möglich.
Wiederholte Betätigungen der Tasten:
Schliessen der AUF / AB Ausgangskontakte für
eine begrenzte Zeit * in der Reihenfolge AUF,
Stopp, AB
12
(Rollladen / Jalousien)
Ausgangsseite
Betrieb
