hager WHT750 Serie Bedienungs- Und Montageanleitung
Verwandte Anleitungen für hager WHT750 Serie
Inhaltszusammenfassung für hager WHT750 Serie

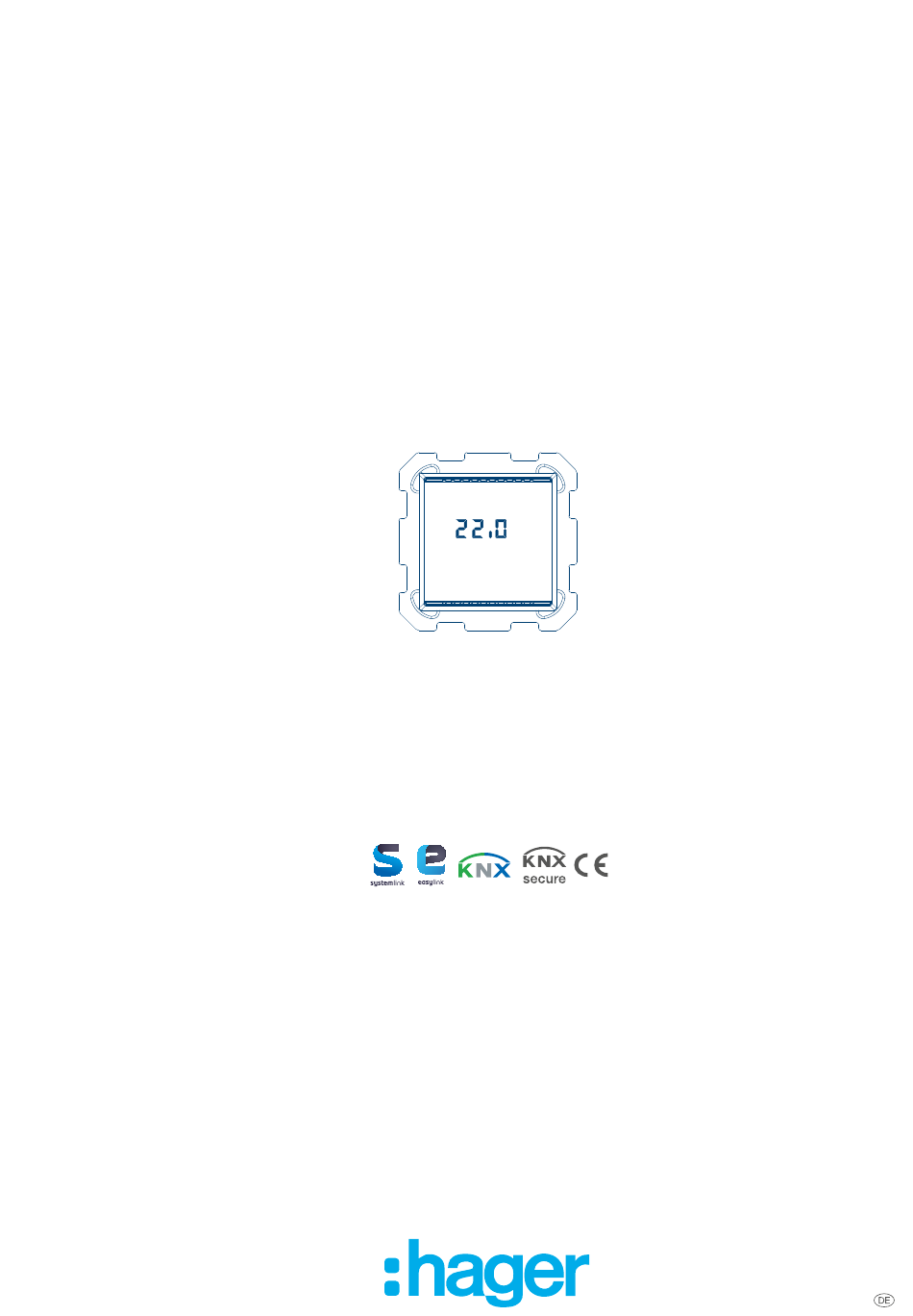

- Seite 1 Bedienungs- und Montageanleitung KNX Gebäudesys- temtechnik KNX Temperaturregelung °C Raumtemperaturregler KNX Secure WHT750xxX...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis............2 Einleitung..............3 Sicherheitshinweise.............5 Lieferumfang..............6 Geräteaufbau..............7 Funktion................ 8 Funktionsbeschreibung......................8 Produkteigenschaften......................9 Bedienung..............10 Informationen für die Elektrofachkraft....12 Montage und elektrischer Anschluss................12 Inbetriebnahme........................13 8.2.1 Gerät in Betrieb nehmen......................15 Demontage.......................... 16 Anhang................ 17 Technische Daten.......................17 Reinigungshinweis......................17 Zubehör..........................17 Hilfe im Problemfall......................18 Entsorgungshinweis...................... -
Seite 3: Einleitung
Installation durch die Elek- Lieferumfang Gerätekonfiguration siehe tro-Fachkraft Applikationshandbuch Unterstützt KNX zertifiziert KNX Data Secure Kompatibilität mit Kompatibilität mit Hager Ea- KNX S-Mode (ETS) sytool Richtlinie 2012/19/EU über Anwendbar in ganz Europa Elektro- und Elektronik-Alt- und der Schweiz geräte Tabelle 1: Verwendete Symbole... - Seite 4 Einleitung Montage, Installation und Konfiguration elektronischer Geräte dürfen nur durch eine elek- trotechnisch geschulte und zertifizierte Fachkraft gemäß den einschlägigen Installationsnor- men des Landes durchgeführt werden. Die in den jeweiligen Ländern geltenden Unfallver- hütungsvorschriften müssen eingehalten werden. Darüber hinaus richtet sich diese Anleitung an Systemadministratoren und elektrotechnisch geschulte Fachkräfte.
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß den ein- schlägigen Installationsnormen, Richtlinien, Bestimmungen, Sicherheits- und Unfallverhütungs- vorschriften des Landes erfolgen. Bei Nichtbeachten der Installationshinweise können Schäden am Gerät, Brand oder andere Ge- fahren entstehen. Bei Installation und Leitungsverlegung die für SELV-Stromkreise geltenden Vorschriften und Normen einhalten. -
Seite 6: Lieferumfang
Lieferumfang Lieferumfang https://hgr.io/r/WHT75000E Bild 1: Lieferumfang... -
Seite 7: Geräteaufbau
Geräteaufbau Geräteaufbau Front Back Bild 2: Geräteaufbau Befestigungsplatte mit Adapterring Abdeckplatte Befestigungsklammern Displayfläche (Glas) Temperaturregler Einsatz Programmier-LED Programmiertaste KNX-Busanschlussklemme Belüftungsschlitze (oben/unten) Temperatur-Anzeige Touch-Fläche -/ + FDSK-Label... -
Seite 8: Funktion
Funktion Funktion Systeminformationen Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte Fach- kenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt. Das Gerät ist KNX Data Secure fähig. KNX Data Secure kann im ETS-Projekt konfiguriert werden und bietet Schutz vor Manipulation in der Gebäudeautomation. Detaillierte Kenntnisse zu diesem The- ma werden vorausgesetzt. -
Seite 9: Produkteigenschaften
Funktion Produkteigenschaften Produkteigenschaften – LED Display (Segmentanzeige) – Displayhelligkeit einstellbar – Anzeige von Soll- und Isttemperatur – Messung der Temperatur. Mischwert aus eigenem Messwert und externen Werten (Anteil prozentual einstellbar) – Anzeige der Isttemperatur oder des Sollwerts bzw. der Basissollwertverschiebung –... -
Seite 10: Bedienung
Bedienung Bedienung Je nach Einstellung des Parameters Displaymodus in der Geräte-Applikation zeigt der Raumtempera- turregler den aktuellen Raumtemperaturwert, den Sollwert bzw. die Verschiebung gegenüber dem Ba- sissollwert an. Über den Bus kann die Anzeige gedimmt und auch abgeschaltet werden, sodass kein Wert angezeigt wird. - Seite 11 Bedienung Möglichkeit C: Anzeige der Isttemperatur und der Solltemperatur/Basissollwertverschiebung Im normalen Betrieb wird die aktuelle Raumtemperatur angezeigt. Durch Berühren der Tasten springt die Anzeige je nach Voreinstellung auf die Solltemperatur oder auf die Basissollwertverschiebung. Än- derungen mit + oder - werden sichtbar. Die Anzeige springt wieder zur Raumtemperatur, wenn 7 Se- kunden keine Touch-Taste berührt wird.
-
Seite 12: Informationen Für Die Elektrofachkraft
Informationen für die Elektrofachkraft Montage und elektrischer Anschluss Informationen für die Elektrofachkraft Montage und elektrischer Anschluss Gefahr Elektrischer Schlag bei Berühren spannungsführender Teile! Elektrischer Schlag kann zum Tod führen! Vor Arbeiten am Gerät Anschlussleitungen freischalten und spannungsführende Teile in der Umgebung abdecken! Gerät anschließen und montieren Die Befestigungsplatte mit Adapterring lagerichtig auf eine Gerätedose montieren (Bild... -
Seite 13: Inbetriebnahme
Informationen für die Elektrofachkraft Inbetriebnahme Inbetriebnahme Das Gerät kann auf drei Arten programmiert werden: – KNX Systemlink Modus (Standard ETS-Programmierung), siehe Inbetriebnahme im KNX Systemlink Modus (ETS) , Seite 13 – KNX Secure Modus, siehe Inbetriebnahme im KNX Secure Modus , Seite 14 –... - Seite 14 Informationen für die Elektrofachkraft Inbetriebnahme Inbetriebnahme im KNX Secure Modus Das Gerät ist betriebsbereit eingebaut und angeschlossen. Den sicheren Inbetriebnahmemodus in der ETS aktivieren. Das Gerätezertifikat (QR-Code) eingeben (Bild 7) oder scannen (Bild 6) bzw. dem Projekt in der ETS hinzufügen.
-
Seite 15: Gerät In Betrieb Nehmen
Informationen für die Elektrofachkraft Inbetriebnahme QR code Ref. Num. Physikal. Adresse QR code Ref. Num. Physikal. Adresse 123... Bild 8: Gerätezertifikat in die Pro- Bild 9: Artikelnummer und physikalische jektdokumentation einkleben Adresse zum Gerätezertifikat notieren Inbetriebnahme im KNX easylink Modus Die Funktion des Gerätes ist konfigurationsabhängig. -
Seite 16: Informationen Für Die Elektrofachkraft Demontage
Informationen für die Elektrofachkraft Demontage Demontage Gerät demontieren Gefahr Elektrischer Schlag bei Berühren spannungsführender Teile! Elektrischer Schlag kann zum Tod führen! Vor Arbeiten am Gerät Anschlussleitungen freischalten und spannungsführende Teile in der Umgebung abdecken! Temperaturregler Einsatz von der Befestigungsplatte abziehen. Dabei die Abdeckplatte festhalten. KNX-Busanschlussklemme vom Gerät abziehen. -
Seite 17: Anhang
Anhang Technische Daten Anhang Technische Daten KNX Medium TP1-256 Konfigurationsmodus S-Mode, E-Controller Versorgungsspannung KNX 21 ... 32 V SELV ≤ 19 mA Stromaufnahme Mesbereich Temperatur -5 ... +60 °C Energieeffiziensklasse IV (2%) Betriebshöhe max. 2000 m Verschmutzungsgrad Überspannungskategorie Schutzgrad IP20 Luftfeuchtigkeit 0 ... -
Seite 18: Hilfe Im Problemfall
Anhang Hilfe im Problemfall Hilfe im Problemfall Busbetrieb nicht möglich. Busspannung liegt nicht an. Busanschlussklemmen auf richtige Polung überprüfen. Busspannung durch kurzes Drücken der Programmier-Taste (Bild 2/7: Geräteaufbau) überprüfen, rote LED leuchtet bei vorhandener Busspannung. Entsorgungshinweis Korrekte Entsorgung dieses Produkts (Elektromüll). (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sam- melsystem). - Seite 19 Hager Industrie AG Sedelstrasse 2 6020 Emmenbrücke Switzerland T +41 41 269 90 00 info@hager.com hager.com 2025-05...
