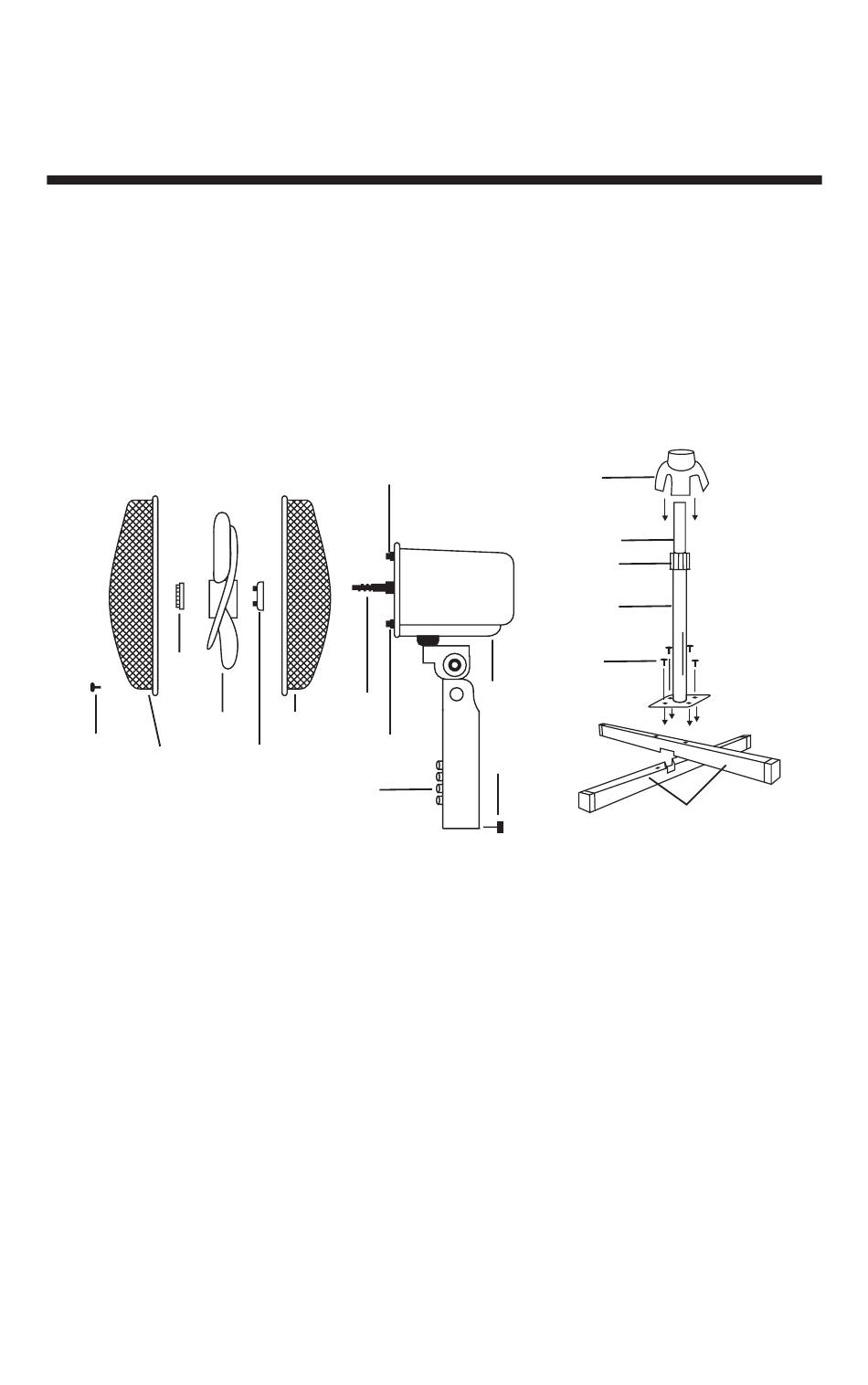

1. Přední mřížka
2. Zajišťovací kroužek vrtule
3. Zajišťovací šroub mřížky
4. Vrtule
5. Zajišťovací kroužek zadní mřížky
6. Zadní mřížka
7. Hřídel motoru
8. Motor
9. Ovládací panel
2
3
1
1. Uvolněte šrouby (15) ze dvou dílů kříže (16).
2. Spojte dva díly kříže (16) dle obrázku.
3. Odšroubujte matici nastavení výšky (13) z tyče základny (14) a
nasuňte malou dekorativní základnu (11).
4. Vytáhněte nastavovací tyč (12) z hlavní tyče (14), pak utáhněte
nastavovací matici (13) na tyči základny (14).
5. Utáhněte tyč základny (14) pomocí dříve uvolněných šroubů (15) z
křížové základny (16).
6. Uvolněte šroub hlavní jednotky (10).
7. Nasaďte hlavní jednotku na nastavovací tyč (12). Šroubem (10) ji
zajistěte.
8. Odšroubujte zajišťovací kroužek vrtule (2) z hřídele motoru (7)
otočením ve směru hodinových ručiček.
58
MONTÁŽ
7
4
6
5
9
10. Šroub hlavní jednotky
11. Malá dekorativní základna
12. Nastavitelná tyč
13. Matice nastavení výšky
14. Tyč základny
15. Šrouby k upevnění základny
(4 ks)
16. Křížová základna
B
8
A
10
11
12
13
14
15
16
