TECHNISCHE DATEN
2
Sensorverlängerung (Option): Koaxialkabel mit Schutzschlauch aus Edelstahl Sensorverlängerung (Option): Koaxialkabel mit Schutzschlauch aus Edelstahl Sensorverlängerung (Option): Koaxialkabel mit Schutzschlauch aus Edelstahl Sensorverlängerung (Option): Koaxialkabel mit Schutzschlauch aus Edelstahl

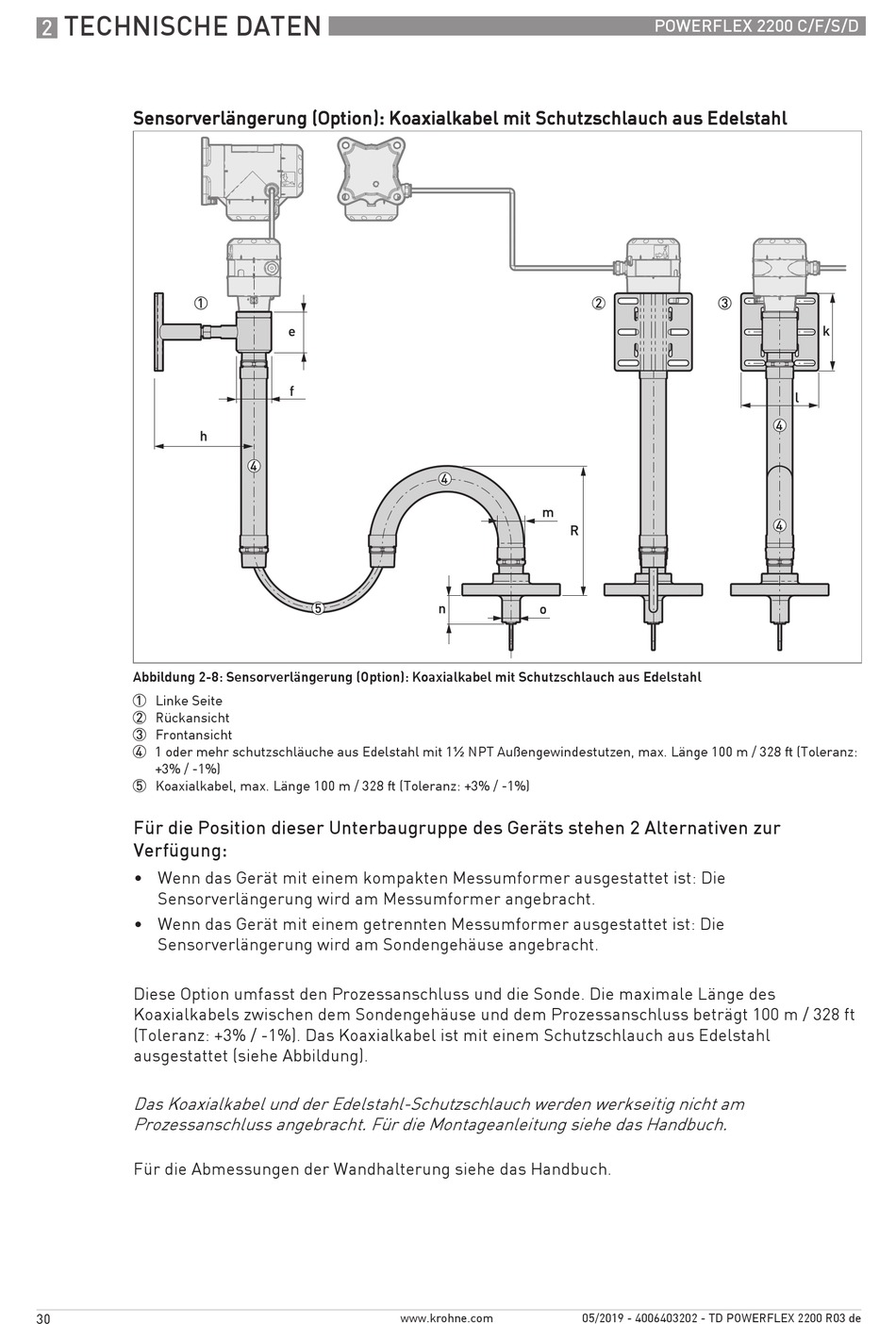

Abbildung 2-8: Sensorverlängerung (Option): Koaxialkabel mit Schutzschlauch aus Edelstahl
1 Linke Seite
2 Rückansicht
3 Frontansicht
4 1 oder mehr schutzschläuche aus Edelstahl mit 1½ NPT Außengewindestutzen, max. Länge 100 m / 328 ft (Toleranz:
+3% / -1%)
5 Koaxialkabel, max. Länge 100 m / 328 ft (Toleranz: +3% / -1%)
Für die Position dieser Unterbaugruppe des Geräts stehen 2 Alternativen zur
Verfügung:
• Wenn das Gerät mit einem kompakten Messumformer ausgestattet ist: Die
Sensorverlängerung wird am Messumformer angebracht.
• Wenn das Gerät mit einem getrennten Messumformer ausgestattet ist: Die
Sensorverlängerung wird am Sondengehäuse angebracht.
Diese Option umfasst den Prozessanschluss und die Sonde. Die maximale Länge des
Koaxialkabels zwischen dem Sondengehäuse und dem Prozessanschluss beträgt 100 m / 328 ft
(Toleranz: +3% / -1%). Das Koaxialkabel ist mit einem Schutzschlauch aus Edelstahl
ausgestattet (siehe Abbildung).
Das Koaxialkabel und der Edelstahl-Schutzschlauch werden werkseitig nicht am
Prozessanschluss angebracht. Für die Montageanleitung siehe das Handbuch.
Für die Abmessungen der Wandhalterung siehe das Handbuch.
