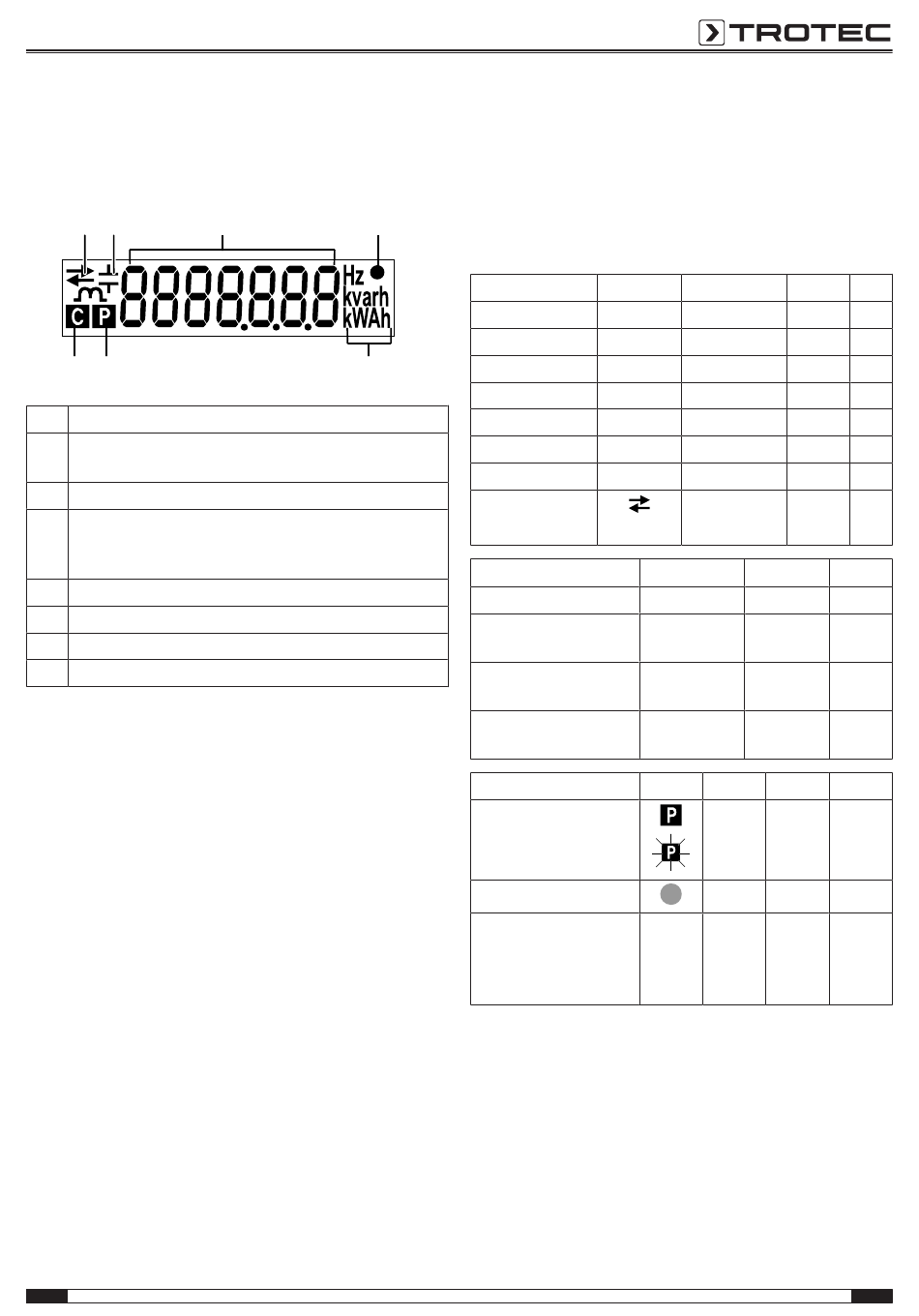

MID-Energiezähler
Mit dem MID-Energiezähler können Sie Ihren Energieverbrauch
messen.
32 33
38
37
Nr.
Bezeichnung
32
Bezogener →, gelieferter ← Leistungs- oder
Energiewert
33
Kapazitver- oder induktiver Wert
34
Hauptanzeigefeld. Bei Anzeige von Code XX: Beschädigte
metrologische Parameter. Zähler ist unbrauchbar und
muss sofort an den Hersteller retourniert werden.
35
Status des aktiven S0-Ausgangs
36
Messeinheitsfeld
37
Teilzählerwert (Blinkend = Zähler gestoppt)
38
Laufende Kommunikation
DE
34
35
36
Messungen
Alle Funktionen bzw. Einstellungen werden über die
Multifunktionstaste (16) gesteuert.
Das Symbol ● zeigt einen Standard-Wert an, das Symbol ■
steht für einen Bidirektionalen-Wert.
Alle Gesamtzähler (kWh, kVAh, kvarh) können dem S0-Ausgang
zugeordnet werden.
Momentanwerte Symbol
Spannung
Strom
Leistungsfaktor
Wirkleistung
Scheinleistung
Blindleistung
Frequenz
Leistungsrichtung
Gespeicherte Angaben Messeinheit
Gesamtwirkenergie
Gesamtscheinenergie
ind. und kap.
Gesamtblindenergie ind.
und kap.
Rückstellbarer Teil-
Zählerstand
Weitere Angaben
Teilzähler/ Status
S0-Ausgang Status
Metrologische
Fehleranzeige. Zähler
unbrauchbar, an
Hersteller zurücksenden
Steckdosenleiste PV4-MID-PS
Messeinheit
Anzeige Port
V
V
I
A
PF
-
P
kW
S
kVA
Q
kvar
f
Hz
-
+/-
Anzeige
kWh
■
kVAh
■
kvarh
■
kWh, KVAh,
■
kvarh
Symbol Status Anzeige Port
Start/
●
Stop
●
Aktiv
Code XX
-
●
●
●
■
■
■
■
■
■
■
■
■
■
●
●
●
●
Port
■
■
■
■
●
●
9
