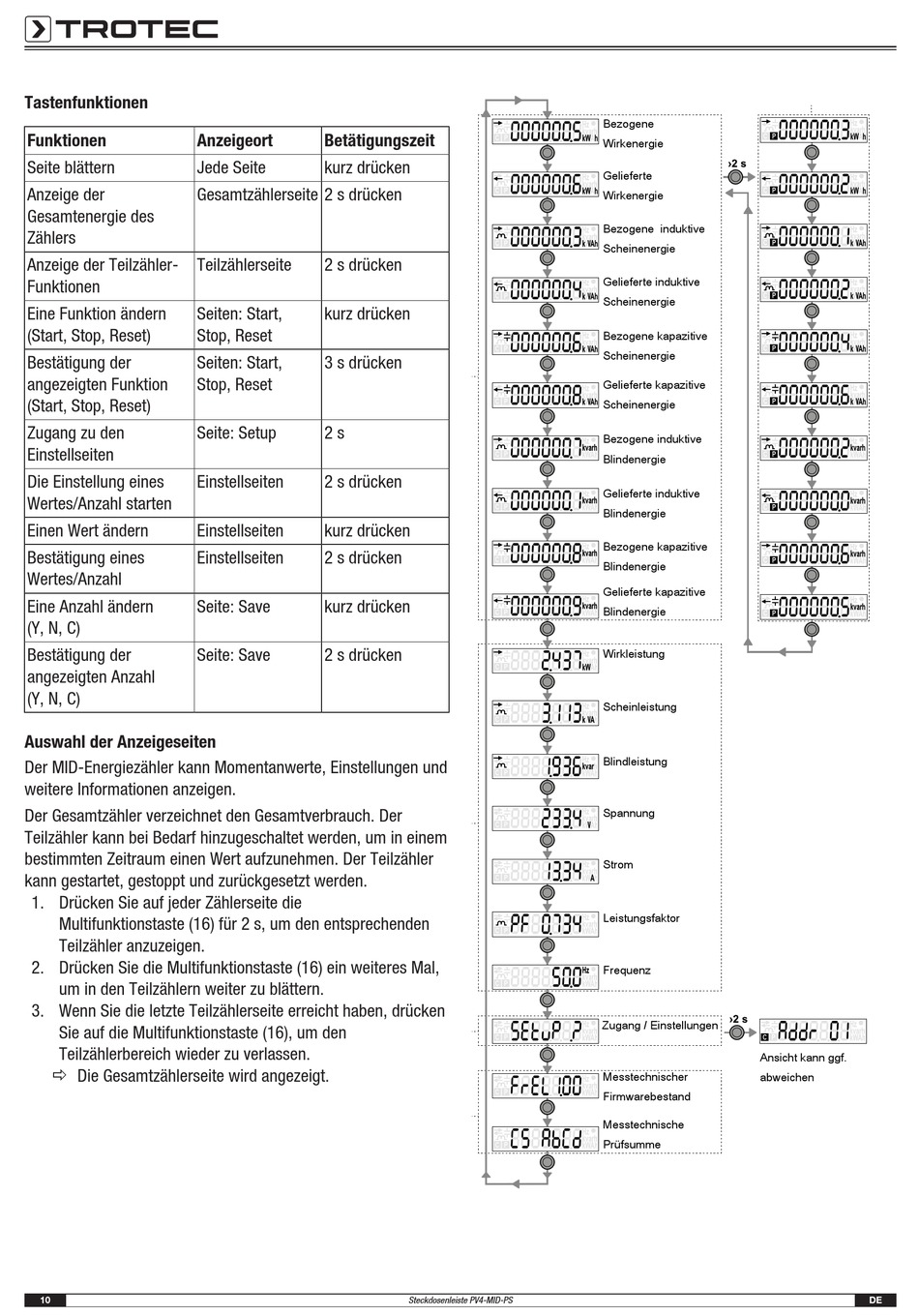

Tastenfunktionen
Funktionen
Anzeigeort
Seite blättern
Jede Seite
Anzeige der
Gesamtzählerseite 2 s drücken
Gesamtenergie des
Zählers
Anzeige der Teilzähler-
Teilzählerseite
Funktionen
Eine Funktion ändern
Seiten: Start,
(Start, Stop, Reset)
Stop, Reset
Bestätigung der
Seiten: Start,
angezeigten Funktion
Stop, Reset
(Start, Stop, Reset)
Zugang zu den
Seite: Setup
Einstellseiten
Die Einstellung eines
Einstellseiten
Wertes/Anzahl starten
Einen Wert ändern
Einstellseiten
Bestätigung eines
Einstellseiten
Wertes/Anzahl
Eine Anzahl ändern
Seite: Save
(Y, N, C)
Bestätigung der
Seite: Save
angezeigten Anzahl
(Y, N, C)
Auswahl der Anzeigeseiten
Der MID-Energiezähler kann Momentanwerte, Einstellungen und
weitere Informationen anzeigen.
Der Gesamtzähler verzeichnet den Gesamtverbrauch. Der
Teilzähler kann bei Bedarf hinzugeschaltet werden, um in einem
bestimmten Zeitraum einen Wert aufzunehmen. Der Teilzähler
kann gestartet, gestoppt und zurückgesetzt werden.
1. Drücken Sie auf jeder Zählerseite die
Multifunktionstaste (16) für 2 s, um den entsprechenden
Teilzähler anzuzeigen.
2. Drücken Sie die Multifunktionstaste (16) ein weiteres Mal,
um in den Teilzählern weiter zu blättern.
3. Wenn Sie die letzte Teilzählerseite erreicht haben, drücken
Sie auf die Multifunktionstaste (16), um den
Teilzählerbereich wieder zu verlassen.
ð Die Gesamtzählerseite wird angezeigt.
10
Betätigungszeit
kurz drücken
2 s drücken
kurz drücken
3 s drücken
2 s
2 s drücken
kurz drücken
2 s drücken
kurz drücken
2 s drücken
Steckdosenleiste PV4-MID-PS
Bezogene
Wirkenergie
Gelieferte
Wirkenergie
Bezogene induktive
Scheinenergie
Gelieferte induktive
Scheinenergie
Bezogene kapazitive
Scheinenergie
Gelieferte kapazitive
Scheinenergie
Bezogene induktive
Blindenergie
Gelieferte induktive
Blindenergie
Bezogene kapazitive
Blindenergie
Gelieferte kapazitive
Blindenergie
Wirkleistung
Scheinleistung
Blindleistung
Spannung
Strom
Leistungsfaktor
Frequenz
Zugang / Einstellungen
Ansicht kann ggf.
Messtechnischer
abweichen
Firmwarebestand
Messtechnische
Prüfsumme
