H
M1
80306

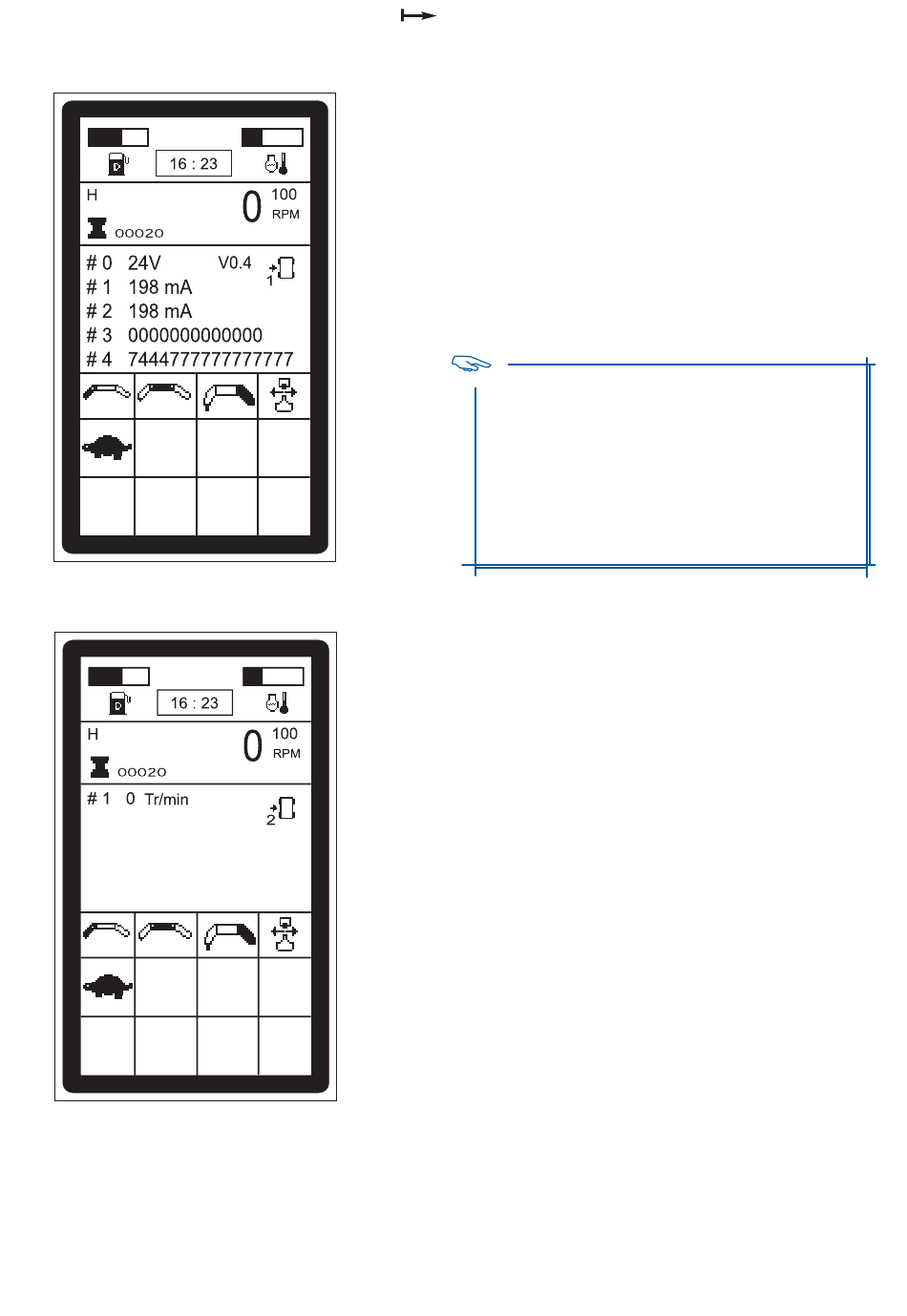

15.6 Modul E / S Fahrgestell
# 0
- Batteriespannung
# 1
- Stromstärke auf Magnetventil Y3
(Magnetventil Gang "I" mechanisch)
# 2
- Stromstärke auf Magnetventil Y4
(Magnetventil Gang "II" mechanisch)
# 3
- Status der Eingänge
(Siehe Tabelle der Eingänge)
# 4
- Status der Ausgänge
(Siehe Tabelle der Ausgänge)
Hinweis : Für die Magnetventile # 1 und # 2 :
# 1
- Wert Kardangelenk
- Das Symbol ( - ) = offener Kreis,
- Das Symbol ( ! ) = Kurzschluss.
Normaler Betrieb :
# 1, zwischen 200 und 600,
# 2, zwischen 200 und 540,
- Kurzschluss Rechner = 3333.
714MW
103
