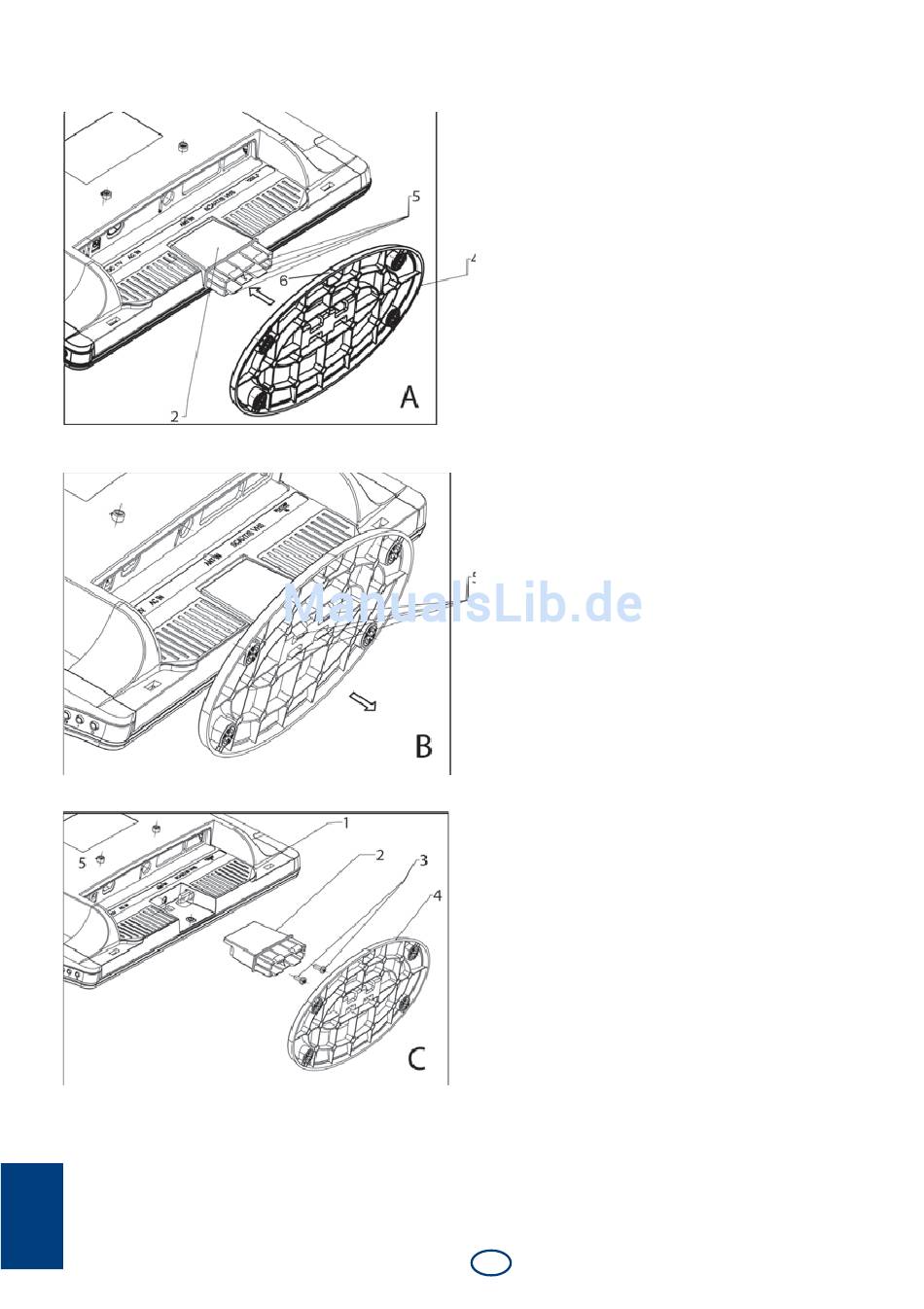

Guida al montaggio del supporto

12
A
POSIZIONARE E MONTARE / SPINGERE
LA BASE (4) NEL SUPPORTO (2)
ASSICURANDO CHE TUTTE LE 4
LINGUETTE DI SICUREZZA (5) SIANO
COMPLETAMENTE BLOCCATE IN
POSIZIONE SULLA BASE. NOTA:
ASSICURARSI CHE L'APERTURA (6)
SULLA PARTE SUPERIORE DELLA
BASE SIA DI FRONTE ALLA PARTE
POSTERIORE DELLA TV.
B
RIMUOVERE IL SUPPORTO: PREMERE
SULLE LINGUETTE (5) ED ESTRARRE LA
BASE IN DIREZIONE DELLA FRECCIA.
C
PER MONTARE SULLA PARETE:
RIMUOVERE LA BASE (4) COME
DESCRITTO SOPRA. RIMUOVERE LE
VITI (3) DALLA SEZIONE INTERNA DEL
SUPPORTO (2).
RIMUOVERE IL SUPPORTO (2) DALLA TV(1).
SARÀ NECESSARIO ACQUISTARE UNA
STAFFA PER IL MONTAGGIO A PARETE
CONFORME ALLE SPECIFICHE VESA 100.
DISPONIBILE PRESSO LA MAGGIOR
PARTE DEI RIVENDITORI TV / MATERIALI
ELETTRICI. MONTARE LE STAFFE PER
IL FISSAGGIO ALLE 4 POSIZIONI DI
FISSAGGIO SUL PANNELLO POSTERIORE.
QUESTE SONO LE 4 POSIZIONI DI
FISSAGGIO PER MONTARE LA STAFFA
PER IL MONTAGGIO A PARETE. USARE
VITI PER IL MONTAGGIO DEL TIPO M4 X 10
MM. (5)
