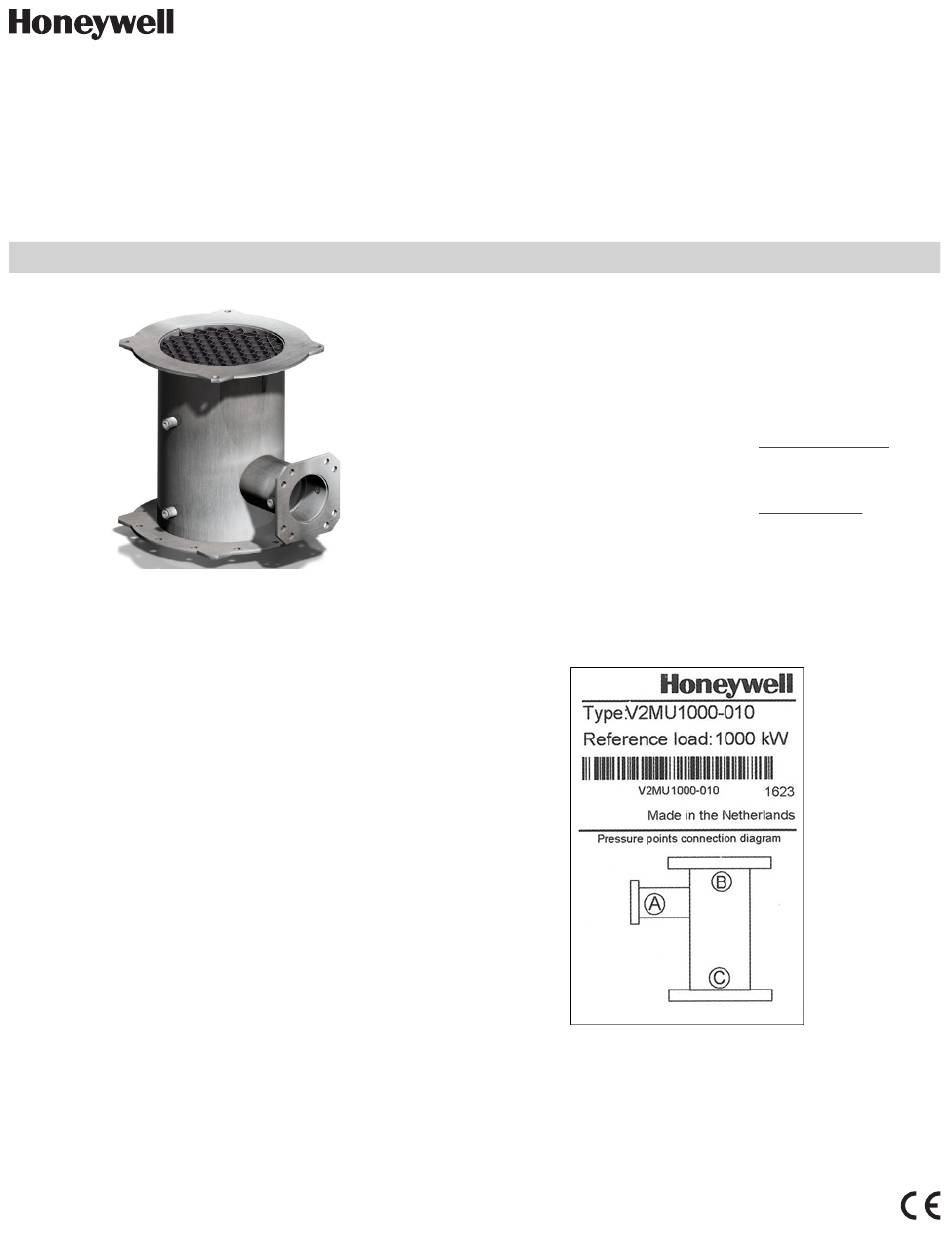

Honeywell SV2 Serie Betriebsanleitung

SV2-Serie Mischventileinheiten
V2MUxxxx-0x0
EINFÜHRUNG
Dieses Dokument enthält Installationsvorschriften
und Informationen zu Leitungsanschlüssen für
Mischventileinheiten der Serie V2MU aus der
Honeywell Vormischventile SV2-Serie.
Weitere relevante Veröffentlichungen sind:
– 32-00018, SV2-Serie, Installationsvorschriften
– 32-00029, SV2-Serie, Benutzerhandbuch
– 32-00030, HMI-Tool, Installationsvorschriften
– 32-00031, HMI/PC-Tool, Benutzerhandbuch
– 32-00037, PC-Tool, Installationsvorschriften
– 32-00180, Premix-Zubehör, Installationsvorschriften
TECHNISCHE DATEN
Druckrückkopplungsanschlüsse:
Satz von 3 an beiden Seiten, um unterschiedliche Montagearten
zu berücksichtigen
2 x Gasdruck „A"
2 x Referenzdruck „B"
3 x Luftdruck „C"
Bevorzugte Impulsleitungsmaterialien und -abmessungen:
Luftdruckleitung:
Gasdruckleitung:
Referenzdruckleitung:
Armaturen dürfen den bevorzugten inneren
Impulsleitungsdurchmesser nicht einschränken.
Aluminium oder Edelstahl, Ø 8 x 1 mm
Polyethylen, Ø 8 x 1,25 mm
Aluminium oder Edelstahl, Ø 8 x 1 mm
EDITION 07.19 · 32-00044G–05 · DE
HINWEIS: Armaturen und Leitungen müssen aufgrund
der Vielzahl der möglichem Gerätekonfigurationen
getrennt bestellt werden.
Zubehör-Kits:
Teilenummern des Leitungs-Kits:
Kunststoff V2MUTUBEPL-000B
Metall V2MUTUBEAL-000B (1000 mm/39,4 Zoll Länge)
Teilenummern des Armaturen-Kits nur für Kunststoffleitungen:
Gerade V2MUFITPLSTR-000B
90 Grad Schwenkung V2MUFITPL90D-000B
T-Schwenkung V2MUFITPLTEE-000B
Teilenummern des Armaturen-Kits nur für Metallleitungen:
Gerade
90 Grad Schwenkung
Passiv-Wärmeaustauscher-Kit:
Vorfilterersatz:
HINWEIS: Metallimpulsleitungs-Kits werden mit geraden
Leitungen geliefert, die vom Kunden für spezifische
Anwendungsanforderungen geformt werden können.
Abb. 1. Druckaufnahmepunkt-Anschlüsse auf Aufkleber.
BETRIEBSANLEITUNG
V2MUFITMESTR-000B
V2MUFITME90D-000B
HEATEXCHANGER-000
FARMODFILTER-000B
