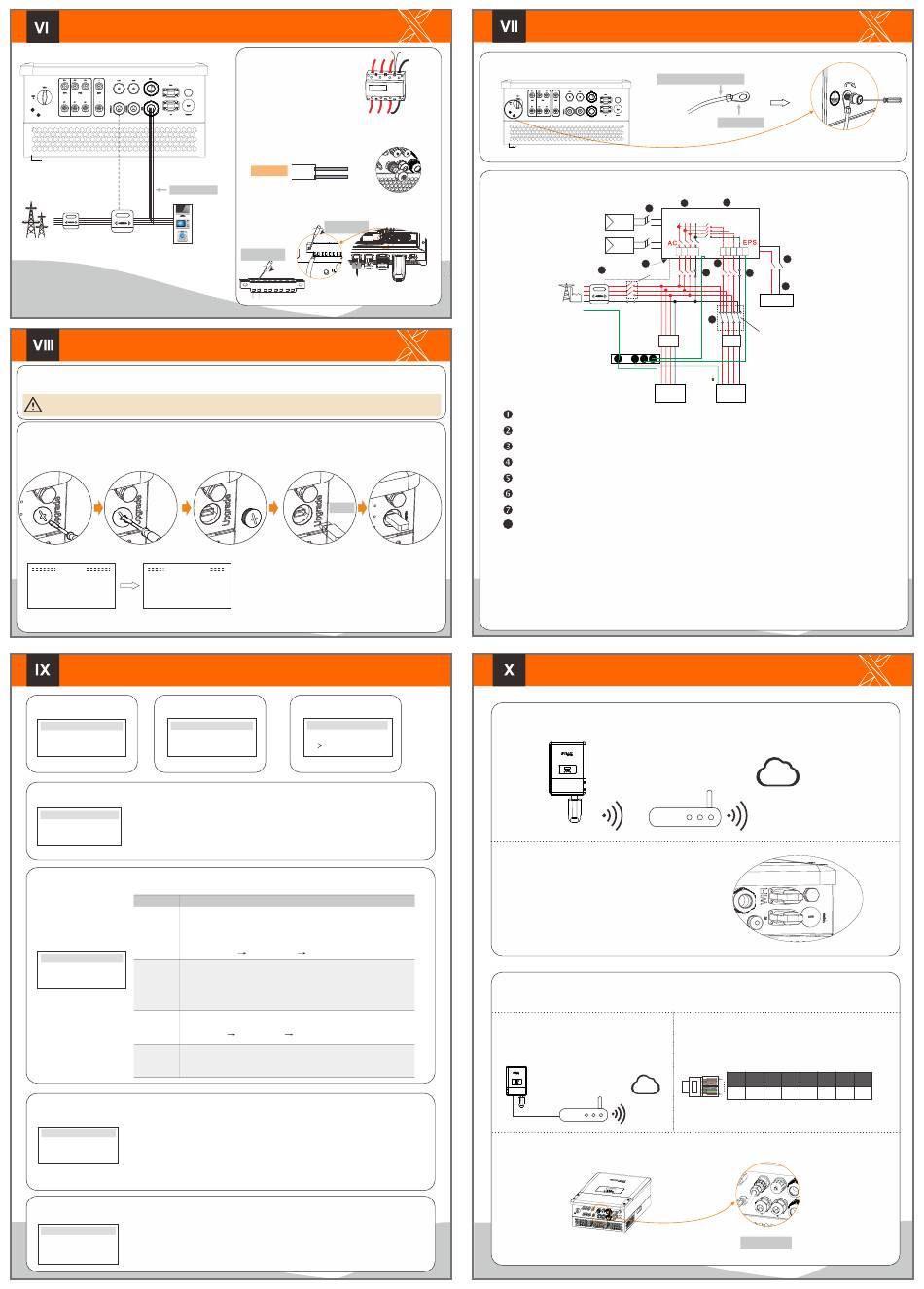

SolaX Power X3-Hybrid serie Kurzmontageanleitung Seite 2

Zähleranschluss
Zähleranschlussplan
Zähleranschluss
Stromnetz
Last
L
N
Stromzähler (Haushalt)
Dreiphasenzähler
Verbinden Sie die RS485-Leitung vom Zähler mit einem RJ45-Stecker
und beenden Sie die Konfiguration. Verbinden Sie dann diesen
RJ45-Stecker mit dem "Meter"-Anschluss des Wechselrichters.
Hinweis: Vergewissern Sie sich, dass MeterA und MeterB an die Ports
RS485A und RS485B des Messgeräts angeschlossen sind muessen.
Firmware-Aktualisierung
Vorbereitung
Sicherstellen, dass der Wechselrichter eingeschaltet bleibt. Der Wechselrichter muss mit den PV-Modulen verbunden sein und die Batterie muss während der
gesamten Aktualisierung eingeschaltet bleiben. Einen USB-Stick bereithalten. (Bitte bereiten Sie einen PC vor und stellen Sie sicher, dass die Größe der U-Disk unter
32 GB liegt und das Format Fat 16 oder Fat 32 ist.)
Warnung!
Sicherstellen, dass die PV-Eingangsspannung über 180 V liegt (Aktualisierung an einem sonnigen Tag durchführen), da es sonst während
der Aktualisierung zu ernsthaften Ausfällen kommen kann.
1) Wenden Sie sich an unseren Kundendienst/Support, um die Aktualisierungsdateien zu erhalten, und entpacken Sie sie wie folgt auf Ihren USB-Stick
(Dateinamen nicht ändern):
„update\ARM\618.00098.00_Hybrid_X3G3_Manager_VX.XX_XX-XX.usb"
„update\DSP\618.00096.00_Hybrid_G3X3_Master_VX.XX_XX-XX.hex"
2) Die Taste „Enter" 5 s lang drücken, um die Betriebsart „Off" zu erhalten. Den wasserdichten Deckel abschrauben und den USB-Stick in den Anschluss
„Upgrade" auf der Unterseite des Wechselrichters stecken.
3) Die LCD-Anzeige wird in der folgenden Abbildung wiedergegeben. Mit der Nach-oben-/Nach-unten-Taste die zu aktualisierende Komponente
auswählen und die Aktualisierung mit „OK" bestätigen.
Update Update (ARM)
>ARM
Updating---------25%
DSP
4) Nach Abschluss der Aktualisierung wird „Succeed" angezeigt (nur bei DSP-Akualisierung). USB-Stick entfernen, wasserdichte Abdeckung
festschrauben und mit „ESC" zur primären Benutzeroberfläche zurückkehren. Dann die Taste „Enter" drücken, um die Betriebsart „Off" zu verlassen.
Vorgehen beim ersten Einschalten (Start Guide)
1. Sprache einstellen 2. Datum/Uhrzeit einstellen
Language
English
2017 ->06 <-06
Deutsch
10:19
Italiano
4. Einspeiseregelung einstellen
Mit dieser Funktion kann der Wechselrichter steuern, wie viel Energie ins Netz eingespeist wird.
Export Control
Es gibt Benutzerwert und Werkswert.
Der werkseitige Standardwert kann vom Benutzer nicht geändert werden.
User value:
Der vom Installateur eingestellte Benutzerwert muss unter dem Werkswert liegen.
4000W
Die Bedeutung der eingestellten Nummer ist die max. Ausgangsleistung erlaubt.
Wenn der Benutzer keinen Strom in das Netz einspeisen möchte, stellen Sie ihn bitte auf 0.
Dem Benutzer stehen vier Betriebsarten (Work Mode) zur Wahl:
Self use/ Back up mode/ Feed in Priority/ Force Time Use
5. Betriebsart einstellen Alle diese Arbeitsmodi sind nur für den Netzbetrieb verfügbar:
Parameter Kommentar
Die erzeugte PV-Leistung wird zuerst zur Versorgung der lokalen Verbraucher und
dann zum Laden der Batterie verwendet.
Self Use
Der redundante Strom wird in das öffentliche Netz eingespeist.
(Eigenverbrauch)
Wenn keine PV zur Verfügung steht, wird die Batterie zuerst für lokale Lasten entladen
(Standard) und das Netz wird mit Strom versorgt, wenn die Batteriekapazität nicht ausreicht.
Die Priorität der Wechselrichter-Ausgangsleistung ist:
Versorgung der Last
Work Mode
Wenn Netzstrom zugeschaltet ist, wird das Entladen der Batterie gestoppt. Nur
Mode Select
wenn kein Netzstrom zugeschaltet ist und die
> self use <
Back Up Mode
PV-Energie nicht ausreicht, wird die Batterie entladen, um die Notstromversorgung
(Backup-Modus)
sicherzustellen.
Diese Betriebsart eignet sich für Gebiete, die regelmäßig unter Stromausfällen
leiden.
Prioritätsreihenfolge der Verwendung der Ausgangsleistung
Feed in Priority
des Wechselrichters:
(Priorität
Eigenverbrauch
Einspeisung)
Diese Betriebsart eignet sich für Gebiete mit hohen Einspeisetarifen.
In diesem Arbeitsmodus kann die Lade- und Entladezeit flexibel eingestellt werden
Force Time Use
und es kann auch gewählt werden, ob eine Ladung aus dem Netz erfolgen soll oder
(Ladezeit
nicht. Andernfalls folgt es der Priorität des Selbstbedienungsmodus.
festlegen)
6. EPS-System einstellen (nur für Version E)
X3-Hybrid-Wechselrichter der Version E können im EPS-Modus betrieben werden.
EPS-Parameter können wie folgt eingestellt werden.
- „Mute" ermöglicht die Einstellung eines Warnsignals (Brummen), wenn die Anlage
EPS system
in den EPS-Modus wechselt.
> Mute: No
- Wird „No" gewählt, ertönt in diesem Fall ein Warnsignal (Standardeinstellung).
Frequency: 50Hz
- Wird „Yes" gewählt, ertönt kein Warnsignal.
Außerdem bedeutet ein starkes Brummen, dass der EPS-Ausgang überlastet ist.
„Frequency" kann entsprechend den zugehörigen Lasten auf 50 Hz oder 60 Hz
eingestellt werden.
7. Relaissteuerung einstellen (Funktion in der Entwicklung)
Relay Control ist eine optionale Funktion, die einen definierten Verbraucher intelligent
Relay Control
steuern kann, sodass er überschüssige Energie verbraucht, wenn die Einspeisung einen
gewissen Wert erreicht.
>Relay1 Setting
Diese Funktion steht nur mit dem SolaX-Produkt „Smart Plug" zur Verfügung.
>Relay2 Setting
Weitere Informationen zu ihrer Funktionsweise finden Sie im Benutzerhandbuch
Finish
des „Smart Plug".
Vorgehensweise für den Zum Wechselrichter-L
Zähleranschluss
3
1) L/N-Leiter und das 485-Kabel
3
am Zähler anschließen.
1
1
Zum Netz-L
2) Die andere Seite des Kabels am Zähleranschluss auf
dem Wechselrichter anschließen.
a. Die Kabelmutter des Steckverbinders des Zählers
lösen und die beiden Leiter durch den
Steckverbinder führen.
485A
Leiter
485B
b. Isolierung vom Kommunikationskabel entfernen und das
Kabel in grüne 8-polige Anschlussklemme einführen.
c. Die Anschlussklemme auf der entsprechenden Zählerklemmenleiste
im Innern des Wechselrichters einsetzen.
Anzugsmoment:
0,4 ±0,1 Nm
Anzugsmoment:
485A
0,2 ±0,1 Nm 485B
485A 485B
USB-Stick
3. Sicherheitsstandard wählen
Safety
Date time
Country
VDE0126
Laden der Batterie Einspeisung ins Netz
Netzeinspeisung Laden der Batterie.
Erdanschluss und Start des Wechselrichters
485A
485B
Zum Wechselrichter-N
Vorgehensweise für den Erdanschluss (obligatorisch):
6 9
16 15
6 9
4
7 11
4 7 11
Zum Netz-N
Wechselrichter starten
gilt für die meisten Land
Sicherstellen, dass der Wechselrichter sicher an der Wand befestigt ist.
Sicherstellen, dass alle DC- und AC-Verdrahtungen durchgeführt wurden.
Sicherstellen, dass der Zähler richtig angeschlossen ist.
Sicherstellen, dass die Batterie richtig angeschlossen ist.
Sicherstellen, dass der externe EPS-Schütz richtig angeschlossen ist (falls erforderlich).
DC-Schalter auf der Unterseite des Wechselrichters auf die Position „ON" stellen.
AC-, EPS- und Batterieschalter einschalten.
Halten Sie die Eingabetaste fünf Sekunden lang gedrückt, um den Aus-Modus zu
8
verlassen.
(Wenn Sie den Modus zum ersten Mal verwenden, ist er ausgeschaltet.
Werkseinstellung: Aus-Modus)
Der Wechselrichter wird automatisch gestartet, wenn die PV-Module ausreichend
Energie erzeugen oder die Batterie entladen wird.
Status der Anzeigen und LCD-Display überprüfen. Die linke Anzeige sollte blau sein
und das Display sollte die primäre Benutzeroberfläche zeigen.
SolaX bietet den Benutzern zwei Möglichkeiten zur Wahl: WiFi (optional) und Ethernet(LAN)
WiFi (optional)
Der Wechselrichter ist mit einem WLAN-Anschluss ausgerüstet, um Daten vom Wechselrichter zu erfassen und über ein Pocket WiFi
an die Monitoring-Website zu übertragen. (Produkt auf Wunsch beim Anbieter erhältlich.)
Anschlussplan
Vorgehensweise für den WiFi-Anschluss:
Schritt 1. Pocket Wifi in die „WiFi"-Anschlussstelle auf der Unterseite
des Wechselrichters einstecken.
Schritt 2. Verbindung zwischen Wechselrichter und Router herstellen.
Schritt 3. Ein Online-Benutzerkonto anlegen. (Weitere Einzelheiten finden
Sie im Pocket WiFi-Benutzerhandbuch.)
Ethernet (LAN)
Die Standard-Kommunikationsschnittstelle verwendet LAN-Kommunikation. Sie überträgt die Daten zwischen Router und
Wechselrichter über das lokale Netzwerk.
Anwendungsfall
Diese Funktion wird in der folgenden Situation verwendet:
Wenn das WLAN-Signal für eine Datenübertragung zu
schwach ist, kann der Benutzer die LAN-Anschlussstelle für
die Überwachung mit einem Datenkabel verwenden.
Hinweis: Das WLAN-Modul muss auch bei der Verwendung
der LAN-Verbindung angeschlossen bleiben.
Datenkabel
Vorgehensweise für den LAN-Anschluss:
Die Vorgehensweise für den LAN-Anschluss entspricht der Vorgehensweise für den BMS-Anschluss (Benutzerhandbuch Seite 32).
Beachten Sie jedoch, dass die PIN-Belegung und die Position der Anschlussstelle leicht unterschiedlich sind.
Kabeldurchmesser: 12 AWG.
Ringklemme
(Sechskantschlüssel Ø 4. Anzugsmoment: 1,5 ± 0,2 Nm)
8
1
2
PV1+ SolaX-Wechselrichter X3-Hybrid
PV1 -
PV2+
PV2 -
L1 L2 L3 N L1 L2 L3 N PE
2
6
3
Hauptschalter
7 7
SolaX-Zähler
L1
L2
L3
N
PE
5
RCD RCD
E-BAR
E L1 L2 L3 N L1 L2 L3 N
EPS-
Lasten
Lasten
Monitoring
Router
PIN-Belegung LAN
Kommunikationsschnittstelle zwischen Wechselrichter und Router:
RS485 mit RJ45-Steckverbinder.
1 1
Could
TX+
8
Router
LAN-Anschluss
7
+ -
4
Batterie
DPDT
Could
2 3 4 5 6 7 8
TX- RX+ X X RX- X X
614.00365.00
