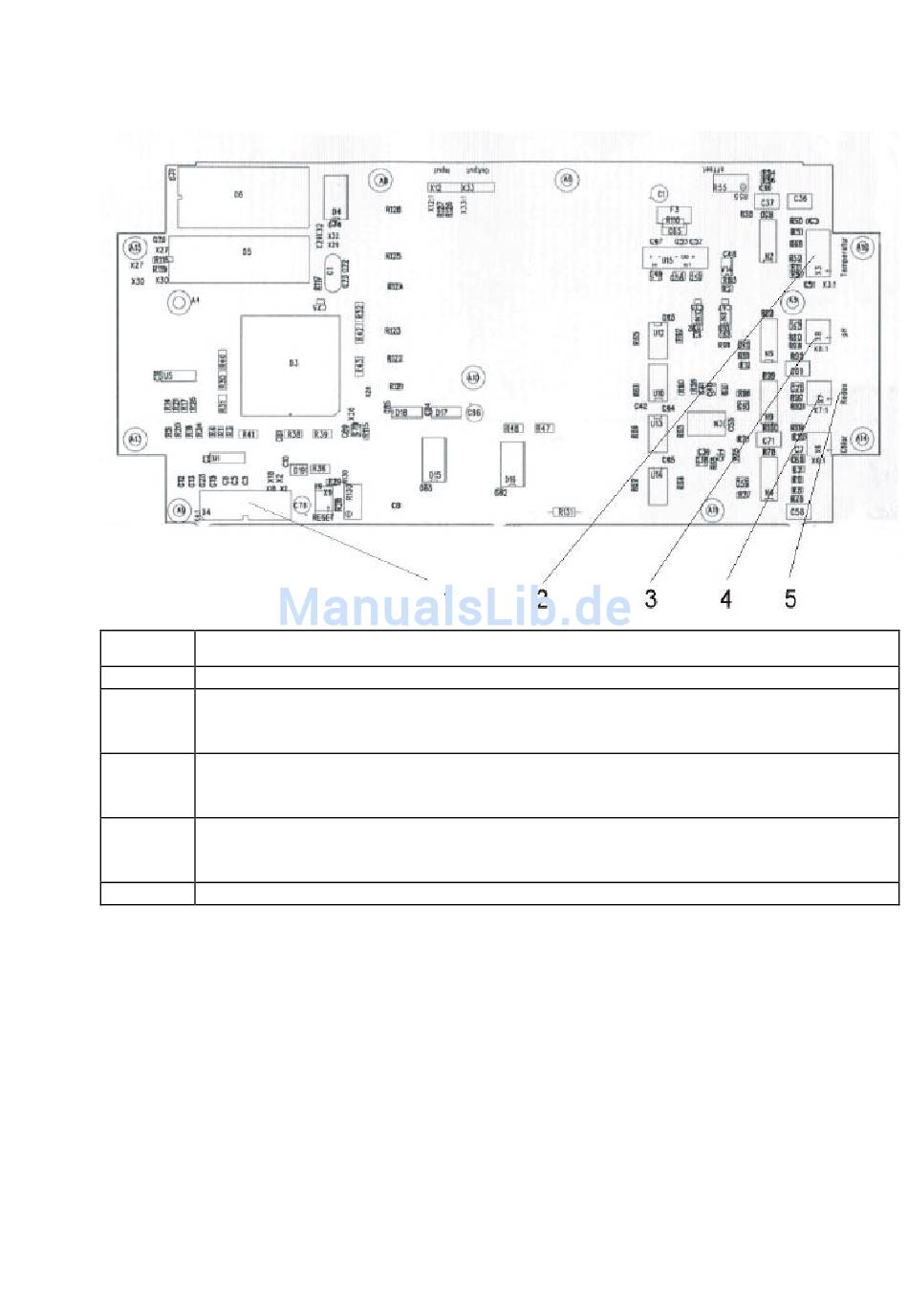

14.2. Obere Leiterplatte (Ausführung B)
Nummer Beschreibung und Anschlussbelegungen
1 Anschluss für Flachbandkabel zur Netzteil-Leiterplatte
2 Anschluss der Temperaturmessung
Pin 1: Messwerteingang 1
Pin 2: Messwerteingang 2
3 Anschluss der pH-Elektrode
Pin 1: Messwert
Pin 2: GND (Schirm)
4 Anschluss der Redox-Elektrode
Pin 1: Messwert
Pin 2: GND (Schirm)
6 Anschluss des Konfigurationsmoduls
