Die Leds - Bayrol PoolRelax Bedienungsanleitung

pH -
pH +
Rx/Ox
Rx/Ox
DOS pH
DOS Rx/Ox
Alarm
Die Menüs sind in Form von SCROLL-Menüs aufgebaut:
%
Mit den Pfeiltasten
ENTER
Mit wird in das ausgewählte Menü bestätigt.
ESC
Mit wird in das Hauptmenü zurückgekehrt.
ESC
wird vom Hauptmenü in den Anzeige- und Regelungsmodus zurückgekehrt.
Mit

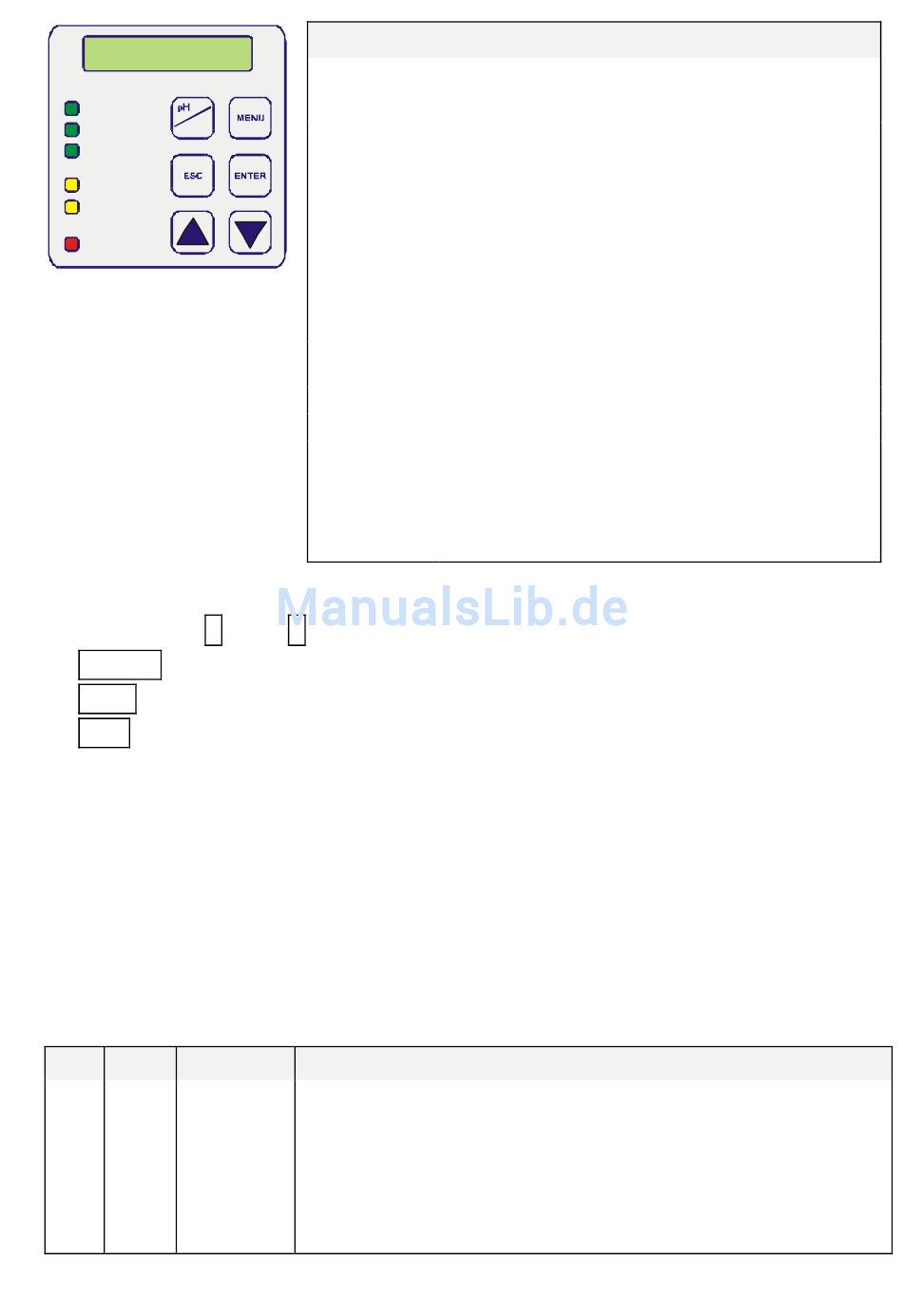

5.3 Die LEDs

ACHTUNG: Wenn an dem Regelgerät nicht die LEDs pH-Minus bzw. pH-Plus (je nach Konfiguration
Säuren- oder Laugendosierung) und Redox (wenn Pumpe angeschlossen ) kontinuierlich leuchten,
dann ist der Regler nicht im automatischen Regelungsmodus!
Wenn die LEDs blinken, dann läuft die Zeit der Einschaltverzögerung (5 bis 30 Minuten) Ihr Regler wird
dann nach Ablauf dieser Zeit in den automatischen Regelungsmodus wechseln.
Wenn die LEDs weder blinken noch kontinuierlich leuchten, dann befinden Sie sich noch in der
Menüführung. Wenn Sie alle gewünschten Einstellungen durchgeführt haben, muss das Menü mit
mehrmaligem Druck der ESC-Taste verlassen werden.
LED Farbe Information Beschreibung
1 Grün pH-Minus
2 Grün pH-Plus
Taste
pH / Rx/Ox
MENU
ESC
ENTER
Pfeil nach oben
Pfeil nach unten
Gleichzeitig Pfeil
nach oben und
ENTER
&
und wird der gewünschte Menüpunkt ausgewählt.
Die LED zeigt an, dass die pH-Dosierpumpe angeschlossen ist und pH-Minus
(Säure) dosiert werden soll. Die Pumpe wird vom Regler erkannt und ist somit
funktionsbereit.
Für die Zeit der Dosiereinschaltverzögerung blinkt diese LED. Nach Ablauf dieser
Zeit leuchtet die LED im Mess- und Regelbetrieb. Sobald in das Hauptmenü
gewechselt wird, so wird die LED abgeschaltet.
Diese LED ist nur aktiv (gleichzeitig ist die pH-Minus-LED ausgeschaltet), wenn der
Regler im Service-Menü auf pH-Plus-Dosierung (Lauge) umgestellt wurde.
Funktion/Bedeutung
Umschaltung zwischen pH-Messwertanzeige,
Temperatur/BayroSoft-Dosiermenge- bzw. Redox-
Messwertanzeige und Datum/Uhrzeit bzw. Fehlermeldungen
Verlassen der Mess- und Regelungsfunktionen und Wechsel
in das Konfigurationsmenü des Reglers .
Wenn diese Taste in einem der Scroll-Menüs betätigt wird, so
wird für ca. 1 Sekunde die Software-Versionsnummer
angezeigt.
Abbruch einer Eingabe ohne Speicherung der Veränderungen
Beenden des aktuellen Menüpunktes
Zurücksetzen eines Alarms
Unterbrechung bzw. Beenden der aktuellen Bayrosoft-
Dosierung
Aktivierung einer Eingabefunktion
Eingabebestätigung mit Speicherung der Veränderungen
Menüsteuerung sowie Regler – Einstellung
Menüsteuerung sowie Regler – Einstellung
Einmaliges Abschalten der Dosiereinschaltverzögerung.
Wenn die Tastenbetätigung erkannt wurde, leuchten alle
LEDs kurz auf und der PoolRelax gibt ein akustisches Signal
(wenn aktiviert) aus. Danach geht der PoolRelax sofort in den
automatischen Dosiermodus. Die Abschaltung ist einmalig
und dient nur Service-Zwecken.
