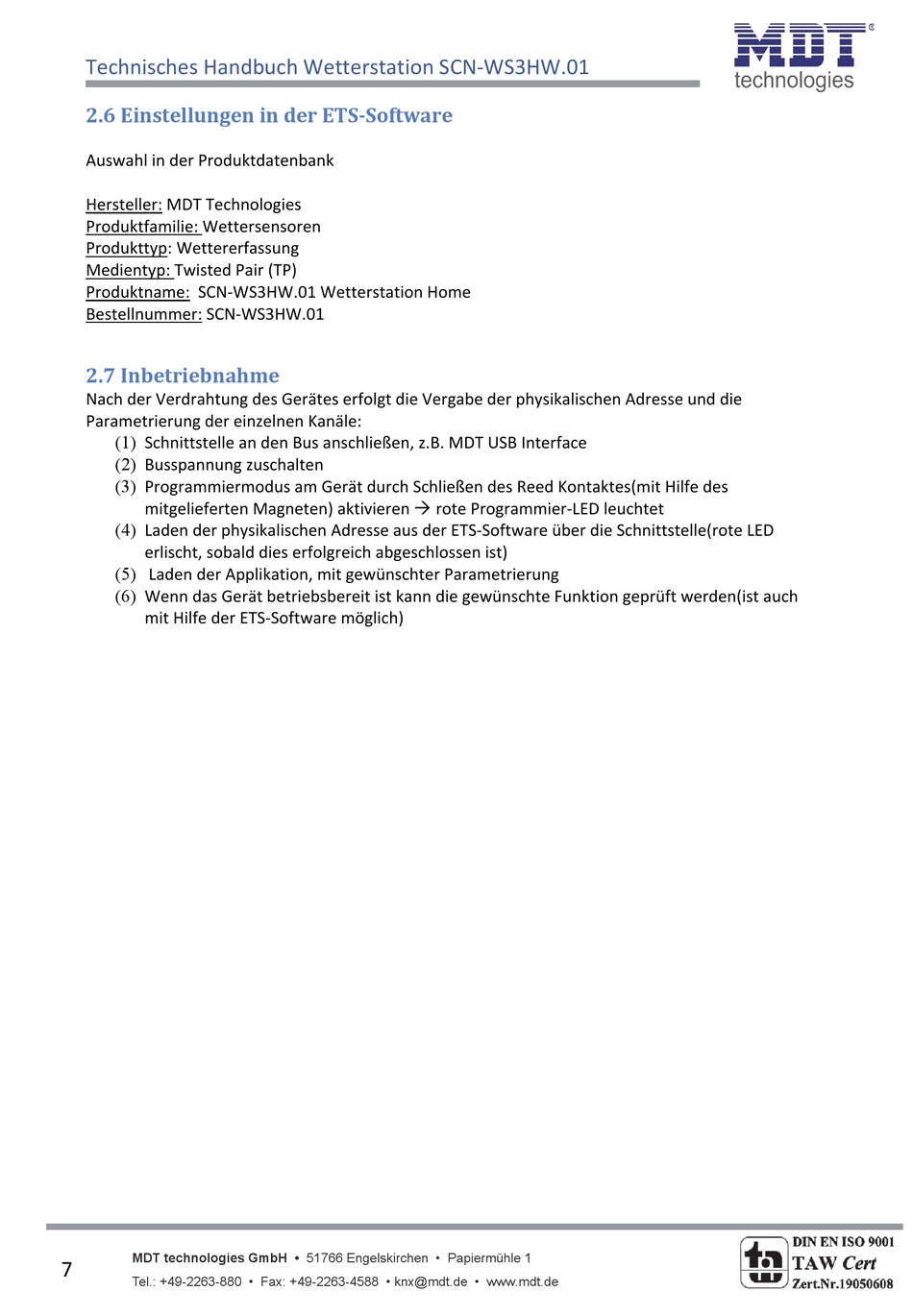

Technisches Handbuch Wetterstation SCN‐WS3HW.01
2.6 Einstellungen in der ETS‐Software
Auswahl in der Produktdatenbank
Hersteller: MDT Technologies
Produktfamilie: Wettersensoren
Produkttyp: Wettererfassung
Medientyp: Twisted Pair (TP)
Produktname: SCN‐WS3HW.01 Wetterstation Home
Bestellnummer: SCN‐WS3HW.01
2.7 Inbetriebnahme
Nach der Verdrahtung des Gerätes erfolgt die Vergabe der physikalischen Adresse und die
Parametrierung der einzelnen Kanäle:
(1) Schnittstelle an den Bus anschließen, z.B. MDT USB Interface
(2) Busspannung zuschalten
(3) Programmiermodus am Gerät durch Schließen des Reed Kontaktes(mit Hilfe des
mitgelieferten Magneten) aktivieren rote Programmier‐LED leuchtet
(4) Laden der physikalischen Adresse aus der ETS‐Software über die Schnittstelle(rote LED
erlischt, sobald dies erfolgreich abgeschlossen ist)
(5) Laden der Applikation, mit gewünschter Parametrierung
(6) Wenn das Gerät betriebsbereit ist kann die gewünschte Funktion geprüft werden(ist auch
mit Hilfe der ETS‐Software möglich)
