Die Funktion der Fassadensteuerung verdeutlicht das nachfolgende Diagramm:

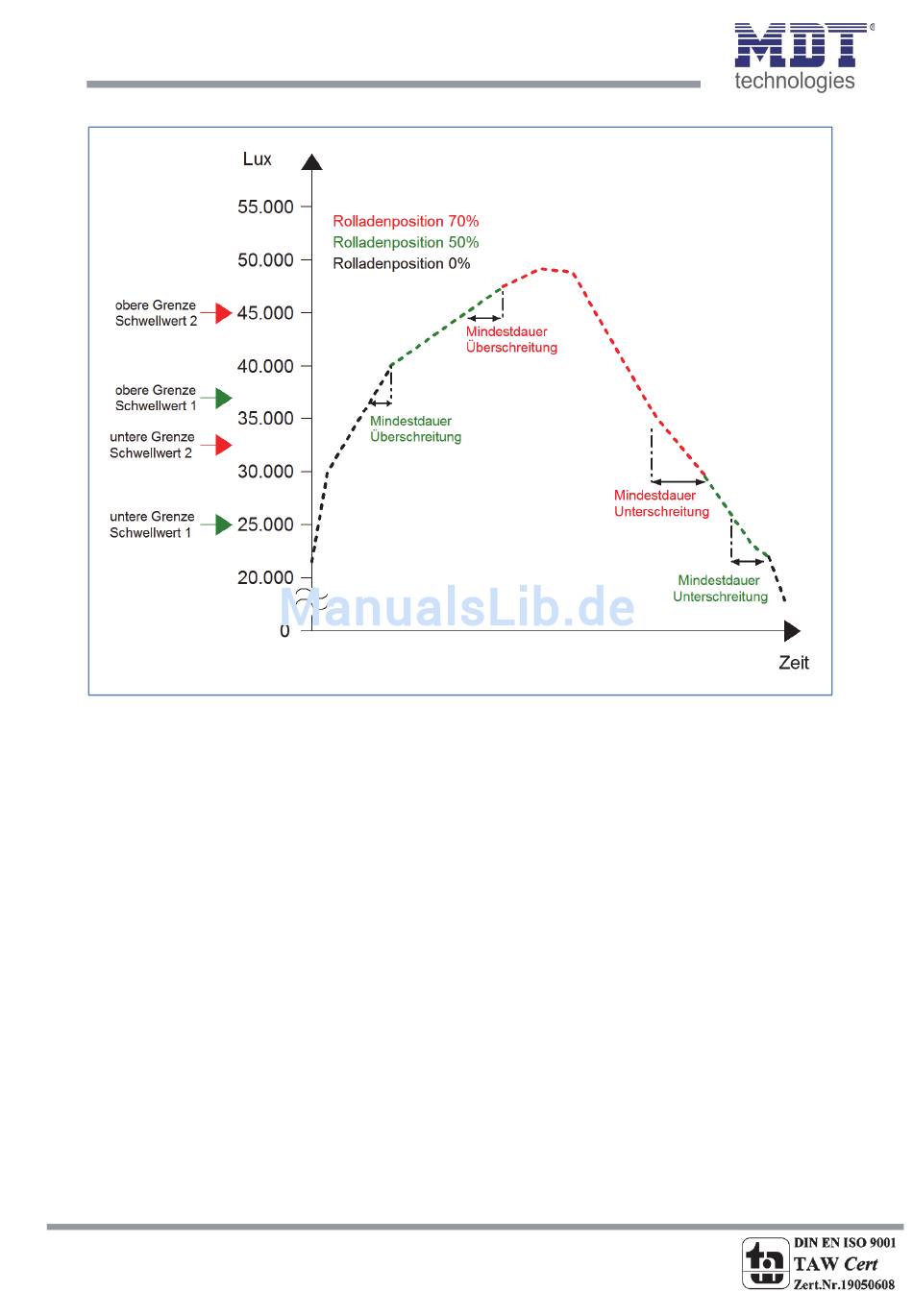

Bild:10 Diagramm Fassadensteuerung
In der Grafik ist eine Überschneidung der Schwellwerte dargestellt und die Reaktion der Rollladen auf
die Fassadensteuerung. Zusätzlich ist die Mindestdauer für die Überschreitung/Unterschreitung
exemplarisch dargestellt.
Die Fassadensteuerung reagiert, sobald der gemessene Helligkeitswert höher als die obere Grenze
des Schwellwertes 1 ist. Ab hier beginnt die Zeitmessung der Schwellwerte. Misst der Sensor eine
Überschreitung für die eingestellte Zeit, so wird die parametrierte Funktion für die Überschreitung
des Schwellwerts ausgeführt, hier werden die Rollladen auf 50% verfahren. Auf dieser Position
verharren die Rollladen bis eine Überschreitung des Schwellwerts 2 für die eingestellte Zeit gemessen
werden. Daraufhin fahren die Rollladen auf 70%. Wird nun wieder eine Unterschreitung der Grenze
des Schwellwerts 2 für die eingestellte Zeit gemessen, so wird wieder der Schwellwert 1 aktiv.
Daraufhin werden die Rollladen auf den Wert für den Schwellwert 1 gefahren, hier 50%, bis eine
Unterschreitung des Schwellwerts 1 gemessen wird.
Somit ergeben sich bei der Fassadensteuerung für die Aktivierung folgende Bereiche:
Aktion für Schwellwert 1: obere Grenze(Schwellwert 2) – obere Grenze(Schwellwert 1)
Aktion für Schwellwert 2: obere Grenze(Schwellwert 2) bis unendlich
Für die Aufhebung ergeben sich die folgenden Grenzen:
Aufhebung Schwellwert 2: Unterschreitung untere Grenze Schwellwert 2
Aufhebung Schwellwert 1: Unterschreitung untere Grenze Schwellwert 1
