Technisches Handbuch Wetterstation SCN‐WS3HW.01
2.3 Anschluss‐Schema
2.4 Aufbau & Montagehinweis
Die Wetterstation wird mit einem 5m langen Anschlusskabel geliefert und sollte nach Möglichkeit an
einem freistehenden Mast montiert werden. Bei der Montage ist zu beachten, dass die
Wetterstation nur aussagekräftige Werte liefern kann, wenn die Standortbedingungen günstig
gewählt sind. So können unrealistische Werte und Fehlinterpretationen vermieden werden.
Die Helligkeitssensoren sind im 90°‐Winkel zueinander angebracht, sodass die 3 Himmelsrichtungen
erfasst werden können. Hier kann die Wetterstation entweder exakt nach den Himmelsrichtungen
ausgerichtet werden um eine exakte Aussage über die Sonneneinstrahlung aus dieser Richtung zu
bekommen oder leicht gedreht zur Anpassung an die Fassaden des Hauses. So können die Fenster
und Räume optimal vor der Sonne geschützt werden.
Um den Wind erfassen zu können muss gewährleistet sein, dass sich das rotierende Windrad
reibungslos bewegen kann. Eine exakt senkrechte Anbringung erhöht die Präzision der Messung.
Auch sollte die Wetterstation keinen Windschutz durch Bäume oder sonstige Hindernisse erhalten,
da sonst die Windgeschwindigkeit nicht richtig ermittelt wird.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
4
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de

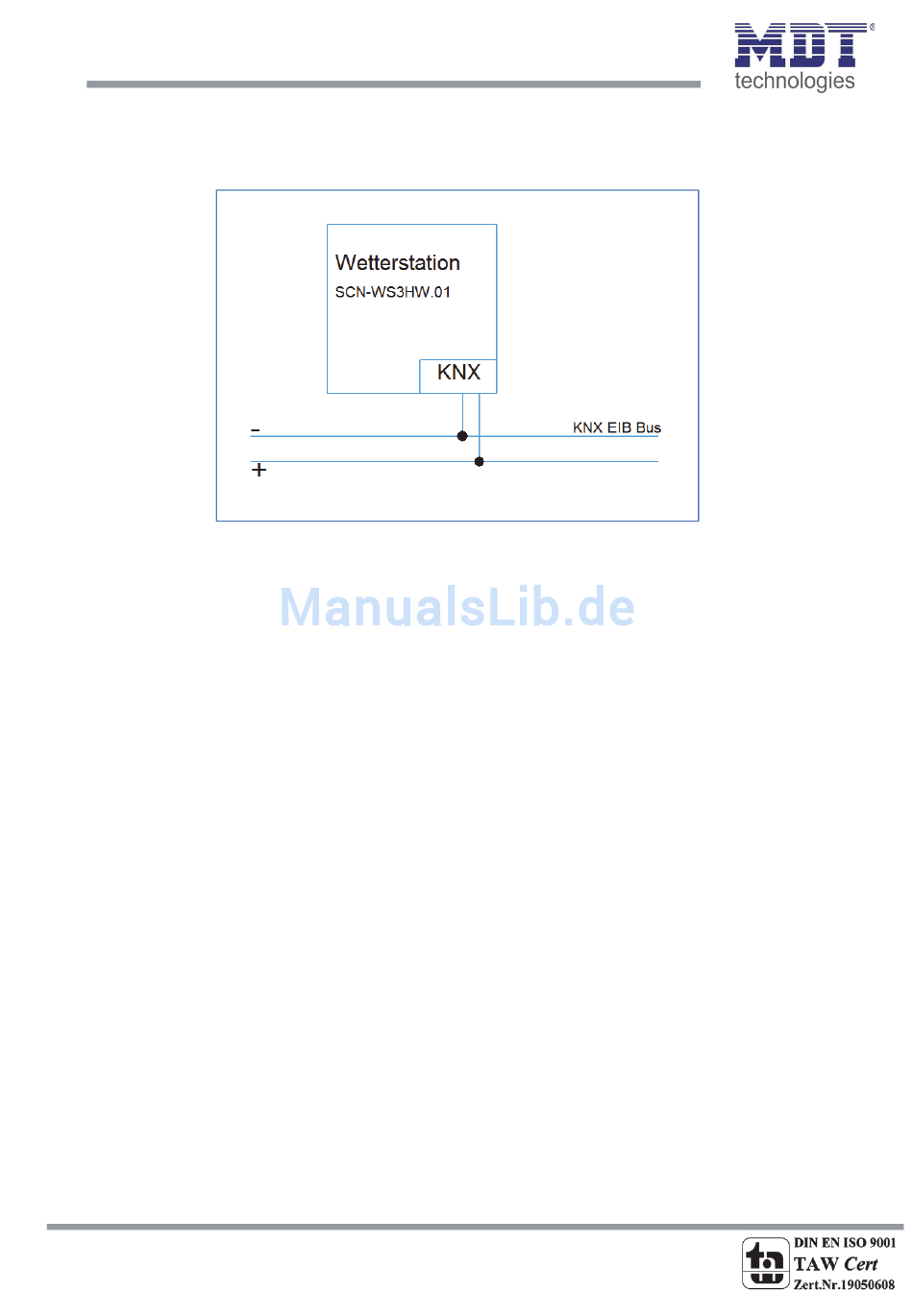

Bild 1: Anschlussbeispiel
