Technisches Handbuch Wetterstation SCN‐WS3HW.01

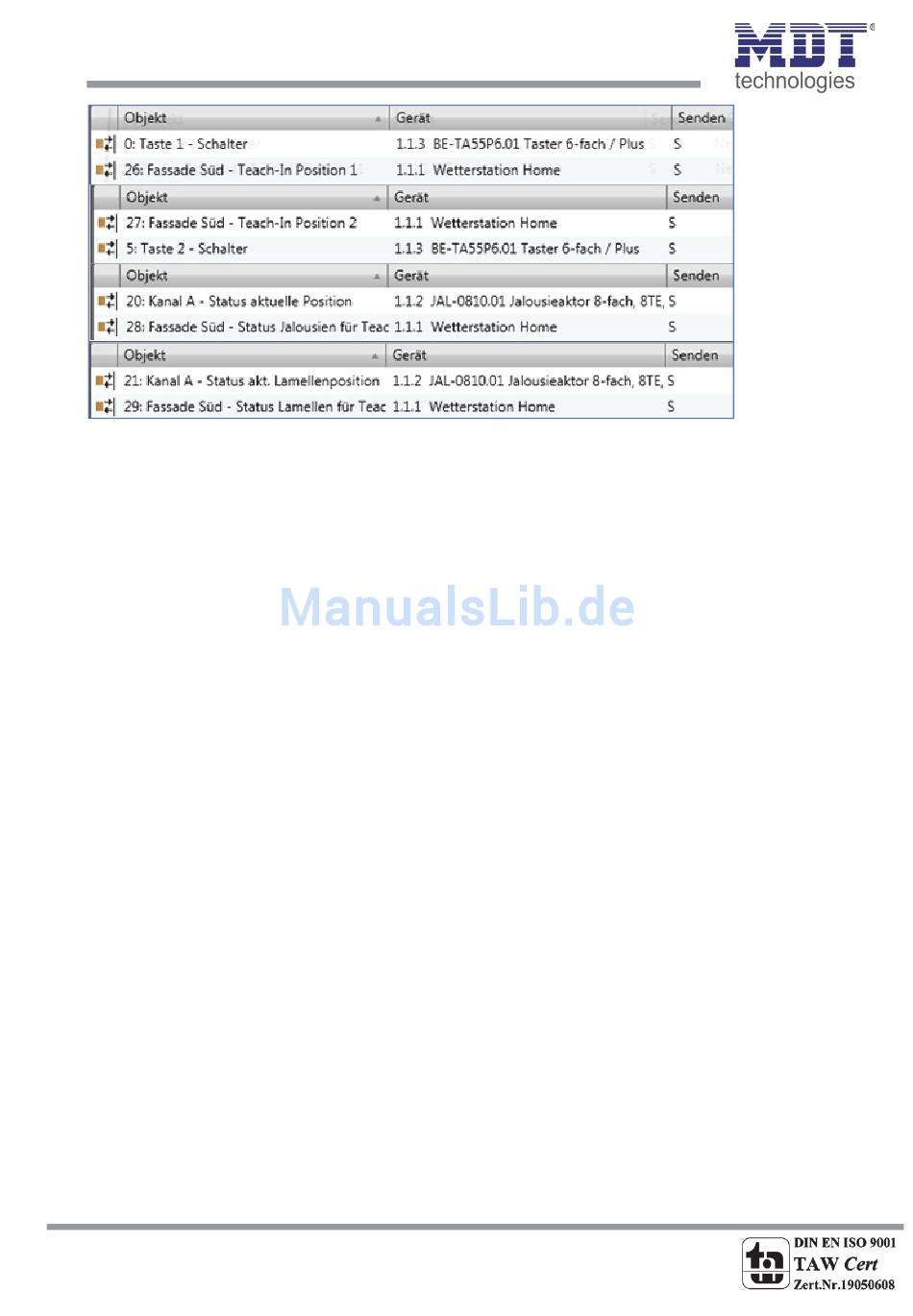

Bild 11: Programmierung Teach‐In Funktion
Das Bild zeigt die Aufteilung der Teach‐In Objekte in vier verschiedene Gruppenadressen. Die Status‐
Objekte für die Teach‐In Funktion wurden mit dem anzusteuernden Kanal des Jalousieaktors
verbunden. Die 1 Bit Aktivierungsobjekte, Teach‐In Position1 und 2, wurden in diesem Beispiel mit
einem einfachen Taster verbunden, können aber auch über ein Display, etc. aktiviert werden. Sobald
der Taster nun eine logische „1" sendet, z.B. die Taste 1 auf die Teach‐In Position 1, wird die aktuelle
Position der Jalousie und der Lamellen von den Statusobjekten des Aktors zurückgelesen und als
neuen Wert für diesen Schwellwert der Fassadensteuerung gespeichert. Bei der nächsten Aktivierung
des ersten Schwellwertes wird nun diese neue Position angefahren.
In den allgemeinen Einstellungen, siehe Seite 10, kann noch eingestellt werden, ob die Teach‐In
Werte nach der Programmierung beibehalten bleiben sollen oder durch die parametrierten Werte
überschrieben werden sollen.
Temperatur‐/Sperrfunktion
Die Fassadensteuerung kann auch so parametriert werden, dass sie erst ab einer gewissen
Temperatur reagiert. Dafür steht eine Option mit externem und mit internem Sensor zur Verfügung.
Unterhalb der eingestellten Temperatur führt die Fassadensteuereung dabei keine Aktion aus. Über
die Einstellung, ob ein Sperrobjekt verwendet werden soll kann das Sperrobjekt für die
Fassadensteuerung eingeblendet werden. Dieses Objekt sperrt, bei Aufruf mit einer „1" die
Fassadensteuerung.
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
