ST FLEX SECURE RC3 / FST FLEX SECURE RC3
—

15. Option: Oberlicht

Voraussetzung
Die Tür muss vor Montage des Oberlichtes komplett
montiert sein.
Montage

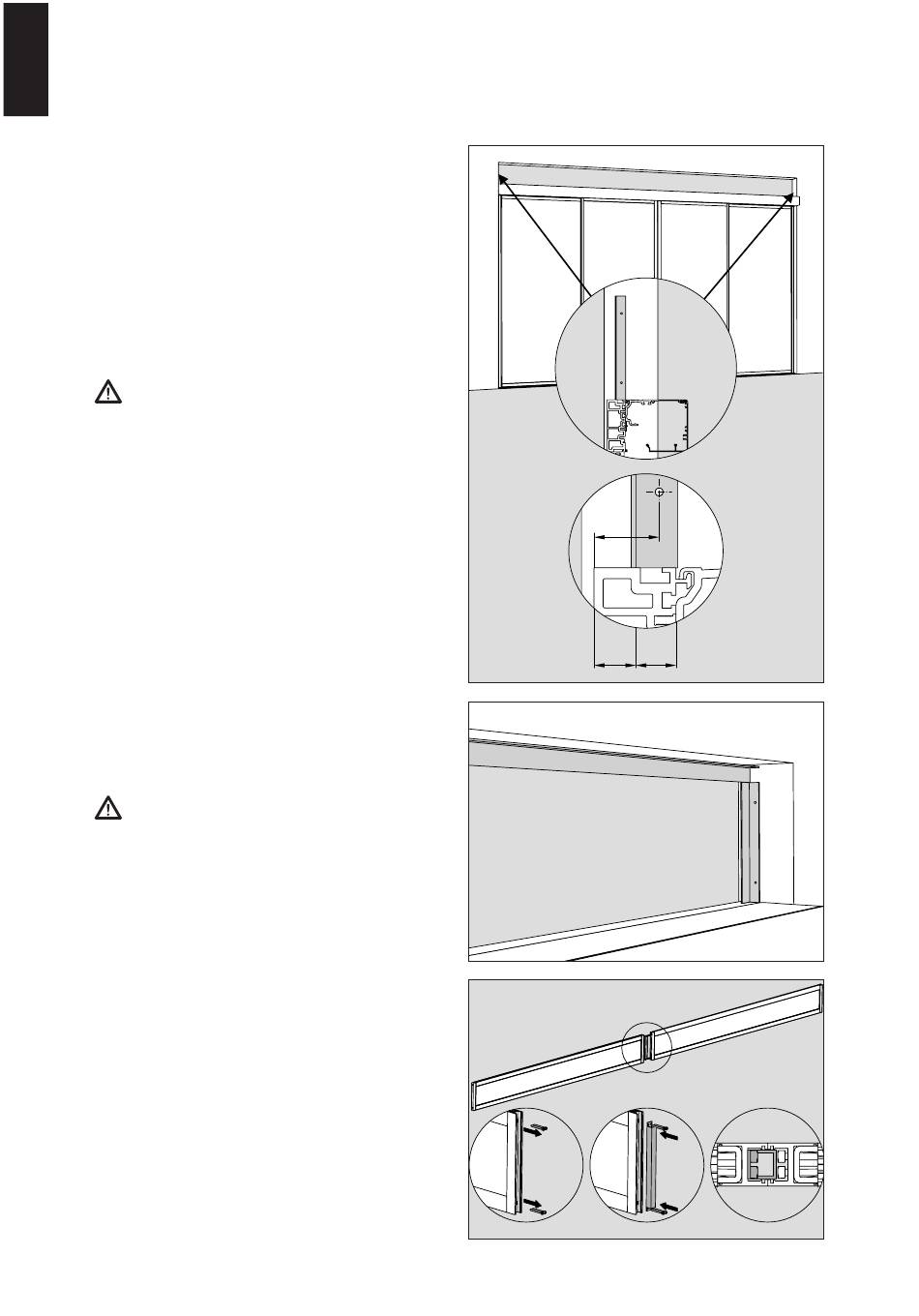

Die Stahlbefestigungswinkel an beiden Seiten oberhalb
des Antriebs, senkrecht an der Wand befestigen.
Dabei sind die Hinweise zur Befestigung am Baukörper
(Seite 24 Punkt 6.1) zu beachten.
Jede im Winkel vorhandene Bohrung muss zum
Verschrauben benutzt werden!
Den waagerechten Winkel an den Senkrechten ausrichten
und unter dem Sturz befestigen.
Dabei sind die Hinweise zur Befestigung am Baukörper
(Seite 24 Punkt 6.1) zu beachten.
Jede im Winkel vorhandene Bohrung muss zum
Verschrauben benutzt werden!
Bei mehrteiligen Oberlichtern ist jeweils an einem der beiden
benachbarten Elemente ein Vierkantprofil zu montieren.
Dieses ist mit den Zylinderschrauben für die Eckverbinder zu
verschrauben.
