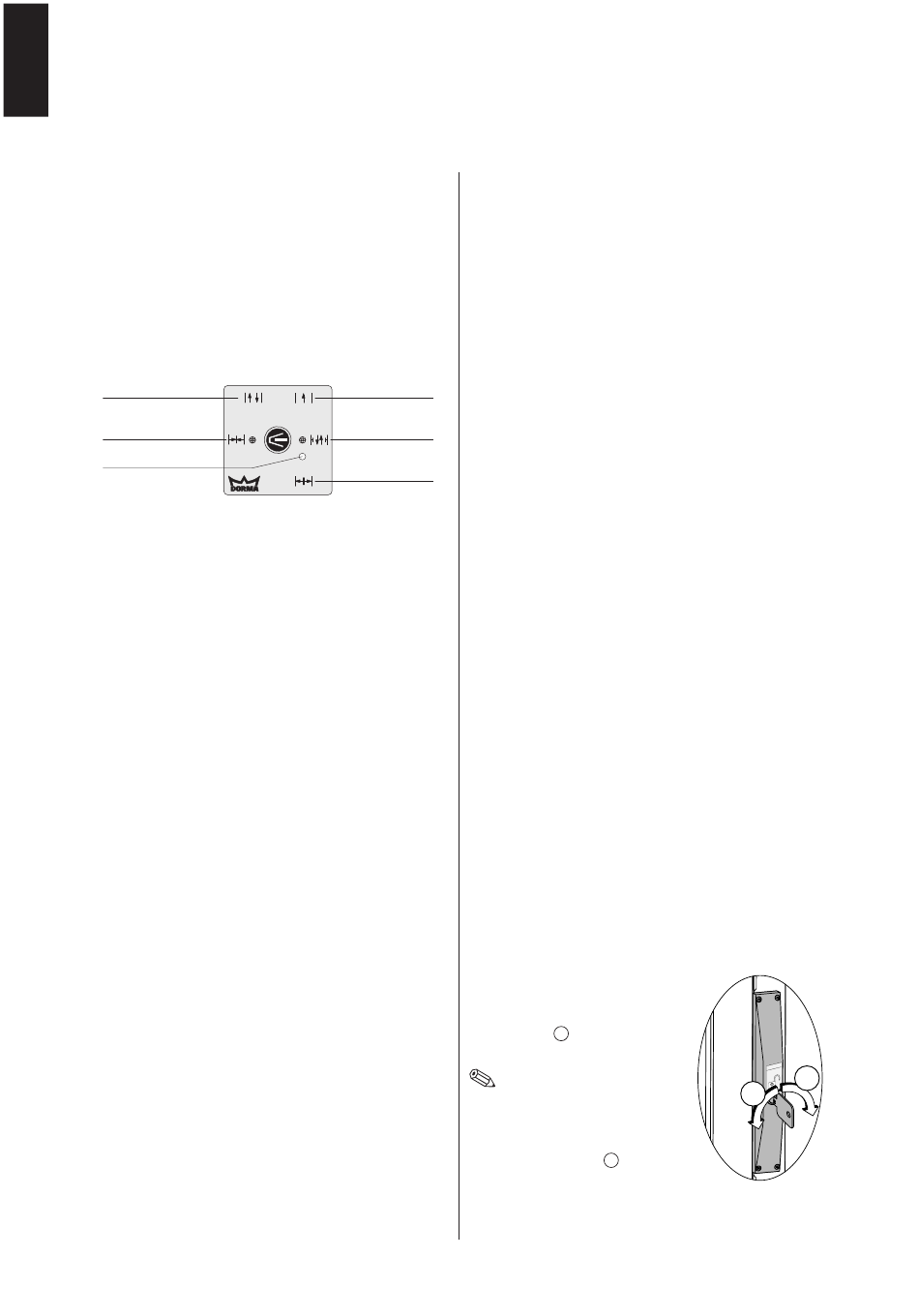

9. Bedienungsanleitung

9.1

Programmschalter

Hinweis zu Fluchtweg-Schiebetüranlagen mit ES 200-2D:
Die zugelassene Fluchtwegfunktion erfüllt die
Türanlage nicht im Betriebszustand AUS
Der Programmschalter zum Einschalten der Anlage befindet
sich in der Nähe der Türanlage.
Zum Einschalten muss der rote NOT-AUS Schalter, der sich
in den meisten Fällen neben dem Programmschalter befin-
det, entriegelt sein (ggf. Knopf in Pfeilrichtung drehen).
Über den Programmschalter können fünf Funktionen
angewählt werden.
AUTOMATIK
AUS
Störungs-LED
nur bei ES 200-2D
Schalter in Stellung:
AUS
Die Anlage kann nicht automatisch begangen
werden. Bei Anlagen mit einer Verriegelung ist
die Tür mechanisch verriegelt.
AUTOMATIK Gerät eine Person oder ein Gegenstand in den
Erfassungsbereich der Melder, öffnet die Tür
bis zur vollen Öffnungsweite und schließt nach
Ablauf der eingestellten Offenhaltezeit.
Die Offenhaltezeit ist an dem GM oder mit
einem PDA einstellbar.
AUSGANG Der Außenmelder ist abgeschaltet, die Tür
kann nur von der Innenseite begangen werden
(z.B. Einbahnstraßenfunktion bei Geschäfts-
schluss).
Gerät eine Person oder ein Gegenstand in
den Erfassungsbereich des Innenmelders,
öffnet die Tür bis zur vollen Öffnungsweite
und schließt nach Ablauf der eingestellten
Offenhaltezeit.
TEILOFFEN Gerät eine Person oder ein Gegenstand in den
Erfassungsbereich der Melder, öffnet die Tür
bis zur eingestellten Teilöffnungsweite und
schließt nach Ablauf der Offenhaltezeit.
DAUERAUF Die Tür öffnet in Schleichfahrt bis zur vollen
Öffnungsweite und bleibt in dieser Position,
bis eine andere Funktion eingestellt wird.
Störungs-LED
Die Störungs-LED leuchtet, wenn ein Fehler aufgetreten ist,
der den Fluchtwegbetrieb behindert. Die Tür bleibt in der
sicheren „Offenposition" stehen.
9.2 Teilöffnungsweite
Die Teilöffnungsweite kann mit dem Programmschalter oder
einem PDA eingestellt werden.
Die Einstellmöglichkeit über den Programmschalter kann mit
dem PDA abgeschaltet werden.
Die Einstellung ist dann nur mit dem PDA möglich.
Die Öffnungsweite kann individuell eingestellt werden. Aus-
gehend von der vollen Öffnungsweite kann eine reduzierte
Öffnungsweite = Teilöffnungsweite eingestellt werden (z.B.
im Winter zur Reduzierung von Zugluft).
28 DORMA
Vorgehensweise:
1. Tür schließen
2. Programmschalter in Stellung DAUERAUF schalten.
• Die Tür fährt in Schleichfahrt auf.
3. Erreicht die Tür die gewünschte Teilöffnungsweite,
Programmschalter in Stellung TEILOFFEN schalten.
• Die Tür stoppt.
• Die Steuerung speichert die erreichte Position als neue
Öffnungsweite.
• Die Tür schließt.
9.3 NOT-AUS Schalter (Option für ES 200)
AUSGANG
NOT-AUS Schalter in den Programm schalterstellungen
AUTOMATIK, TEILOFFEN oder AUSGANG betätigen.
TEILOFFEN
• Die Motorleitung wird unterbrochen.
• Die Tür bleibt stehen und kann von Hand verschoben
DAUERAUF
werden.
9.4 NOT-AUF Schalter (Option für ES 200-2D)
Voraussetzung:
Der NOT-AUF Schalter ist mit dem eigensicheren
Innenmelder in Reihe geschaltet.
NOT-AUF Schalter in der Programm schalterstellung
AUTOMATIK betätigen.
• Die Tür fährt in die OFFEN-Position und bleibt dort
stehen.
9.5

Impulsgeber Nacht-/Bank (Option)

Impulsgeber Nacht-/Bank in der Programm-
schalterstellung AUS betätigen.
• Die Tür wird entriegelt und fährt auf.
• Die Tür schließt entweder sofort nach Durchschreiten
der Anlage oder spätestens nach Ablauf der Offenhal-
tezeit Nacht-/Bank.
• Die Tür wird wieder verriegelt.
9.6

Inbetriebnahme nach Stromausfall

Nach einem Stromausfall führt die Steuerung aus
Sicherheitsgründen zuerst einen Selbsttest durch
(Dauer ca. 5 Sek.).
Danach fährt die Tür in Schleichfahrt zu und über-
nimmt die vorher eingestellte Programmfunktion.
9.7

Handentriegelung

Um die Tür von Hand zu öffnen,
wird die Handentriegelung mit
dem entsprechenden Schlüssel
betätigt
Nach einer Öffnung mit der
Handentriegelung müssen die
verschiebbaren Fallen auf die
untere Position gestellt werden,
ansonsten wird die Tür nicht
wieder verriegelt
