Bedienungsanleitung

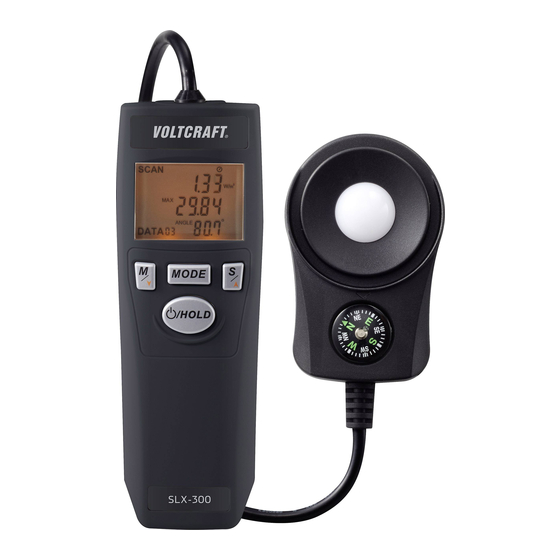

SOLARENERGIE MESSGERÄT
SLX-300
Best.-Nr. 1970436
Operating Instructions
SLX-300 SOLAR ENERGY METER
Item No. 1970436
Notice d'emploi
INSTRUMENT DE MESURE DE
L'ENERGIE SOLAIRE SLX-300
N° de commande 1970436
Gebruiksaanwijzing
ZONNE-ENERGIE
MEETAPPARAAT SLX-300
Bestelnr. 1970436
Seite 2 - 14
Page 15 - 27
Page 28 - 40
Pagina 41 - 53
Inhaltsverzeichnis
loading

Verwandte Anleitungen für VOLTCRAFT SLX-300

Inhaltszusammenfassung für VOLTCRAFT SLX-300

  • Seite 1 Bedienungsanleitung SOLARENERGIE MESSGERÄT SLX-300 Best.-Nr. 1970436 Seite 2 - 14 Operating Instructions SLX-300 SOLAR ENERGY METER Item No. 1970436 Page 15 - 27 Notice d’emploi INSTRUMENT DE MESURE DE L’ENERGIE SOLAIRE SLX-300 N° de commande 1970436 Page 28 - 40...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Merkmale und Funktionen ...........................4 Sicherheitshinweise .............................5 a) Allgemein ...............................5 b) Angeschlossene Geräte ..........................5 c) Batterien/Akkus .............................5 Bedienelemente ..............................6 a) Messgerät ..............................6 b) Fotoelektrischer Sensor ..........................7 Inbetriebnahme ..............................7 a) Batterie einlegen/wechseln ..........................7 Messungen durchführen ............................8 a) Ein-/Ausschalten ............................8 b) Abschaltfunktion deaktivieren/aktivieren .......................8...

  • Seite 3: Einführung

    1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.

  • Seite 4: Bestimmungsgemäße Verwendung

    3. Bestimmungsgemäße Verwendung Das Produkt dient zum Messen der Intensität der Sonneneinstrahlung. Es kann den Maximal- und Minimalwert, sowie Durchschnittswert der gemessenen Sonneneinstrahlung aufzeichnen. Das Produkt kann aktuelle Messwerte festhalten. Die Messwerte können in W/m oder in BTU/(ft²xh) angezeigt werden. Verwenden Sie es zur Messung der Sonneneinstrahlung unter Beachtung des Einfallswinkels, zur Überprüfung des Energiedurchlasses vor allem von sonnenisolierten Fenstern, zur Ermittlung des günstigsten Einfallswinkels für Solar-Paneelen oder Solarwarmwas- serbereiter.

  • Seite 5: Sicherheitshinweise

    6. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicher- heitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sach- schäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. a) Allgemein •...

  • Seite 6: Bedienelemente

    7. Bedienelemente a) Messgerät A Laufende Nummer des Messwerts K Symbol für die automatische Abschaltung B Energiedurchsatzmessung L Batteriestandssymbol C Messdauereinstellung M Messwert Strahlungsstromdichte (erste Zeile) D Speicheraufruf N Einheit der Strahlungsstromdichte E Messeinheiten einstellen (W/m und BTU/(ft O Max/Min/Durchschnittswerte (zweite Zeile) F ZERO-Modus (Kalibrieren) P HOLD-Symbol (Einfrieren des Messwerts) G SCAN-Modus...

  • Seite 7: B) Fotoelektrischer Sensor

    b) Fotoelektrischer Sensor 8 Sensor 9 Kompass 10 Sensorabdeckung 8. Inbetriebnahme a) Batterie einlegen/wechseln • Legen Sie vor die Batterie vor einer Erstinbetriebnahme ein. Gehen Sie zum Einlegen der Batterie wie folgt vor: • Öffnen Sie den Batteriefachdeckel (6) auf der Rück- seite des Messgeräts, indem Sie ihn nach unten schieben.

  • Seite 8: Messungen Durchführen

    9. Messungen durchführen a) Ein-/Ausschalten /HOLD (4) für 2 Sekunden, um das Messgerät einzuschalten. • Drücken und halten Sie die Taste • Wenn sich das Display des Messgerätes nicht einschaltet, überprüfen Sie die Batterie im Batteriefach auf der Rückseite. /HOLD (4) für 2 Sekunden, um das Messgerät nach Gebrauch auszuschalten. •...

  • Seite 9: E) Neigungswinkel Des Sensors Beim Messen

    • Setzen Sie die Sensorabdeckung (10) auf. Drücken Sie die Taste S/UP (3), um die Anzeige der fotoelektrischen Leistung vor der Messung auf null zu stellen. • Drücken und halten Sie die Taste S/UP (3) für 2 Sekunden, um die Anzeige der fotoelektrischen Leistung wieder zurückzusetzen.

  • Seite 10: F) Strahlungsstromdichte Messen - Scan-Modus

    f) Strahlungsstromdichte messen - SCAN-Modus Nach dem Positionieren des Sensors in der Sonne messen Sie die Strahlungswerte. • Im SCAN-Modus werden die folgenden drei Messwerte angezeigt: 5-2 SCAN Mode • In der ersten Zeile von oben wird der derzeit gemessene Wert der Son- neneinstrahlung angezeigt.

  • Seite 11: Maßeinheit Ändern/Auswählen

    Lesen Sie hierzu im Abschnitt b) Abschaltfunktion deaktivieren/aktivieren. Die Zeitdauer dieser automatischen Mess- reihe kann eingestellt werden. Diese Zeitdauer wird im Zeit-Modus eingestellt. Lesen Sie hierzu im Abschnitt i) Zeit- Modus (TIME). • Drücken und halten Sie die Taste M/DOWN (2) für 2 Sekunden, um die au- tomatische Aufzeichnung der Messwerte zu starten.

  • Seite 12: Zeit-Modus (Time)

    i) Zeit-Modus (TIME) • Wählen Sie mit der Taste MODE (1) den Modus „TIME“ aus. • Drücken Sie kurz die Taste S/UP (3), um die Zeitdauer der automatischen Messung einzustellen. Die folgenden Messintervalle stehen zur Verfügung: 30 Sekunden, 1, 2, 5, 10, 30 Minuten. j) Transmission-Modus: Energiedurchsatz von Glasfenstern messen Verwenden Sie das Messgerät, um den Energiedurchsatz von Kfz-Fenstern oder die Wärmeeffizienz von Glasfens- tern in Gebäuden zu überprüfen.

  • Seite 13: L) Kompass Und Stativ

    l) Kompass und Stativ Sie können das Messgerät mit Hilfe des Anschlussgewindes (5) auf ein Stativ aufschrauben. Das ist bei länger andau- ernden automatischen Messungen der Strahlungsstromdichte hilfreich. Der Kompass (9) am Sensor ermöglicht die Bestimmung der Himmelrichtungen nach dem magnetischen Nordpol. 10.

  • Seite 14: B) Batterien/Akkus

    b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/ Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt. Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/ Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol). Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden.
  • Seite 56 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2019 by Conrad Electronic SE.
