B E D I E N U N G S A N L E I T U N G

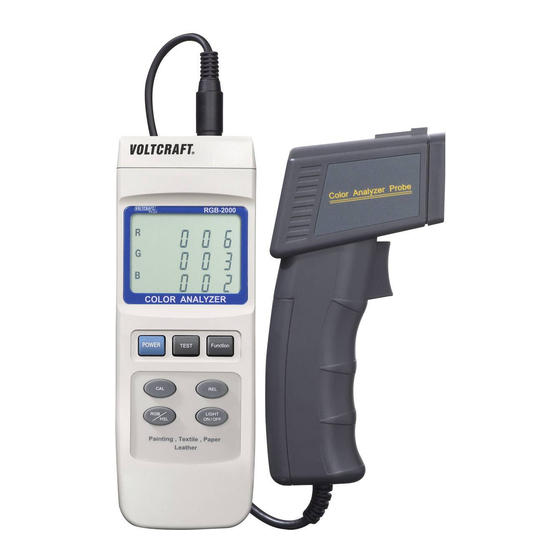

Farb-Analysegerät RGB-2000
Best.-Nr. 12 29 34
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an
Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden
Seitenzahlen auf Seite 2.
ESSKA.de GmbH * Borstelmannsweg 175 * D-20537 Hamburg * Tel. +49-(0)40-731 036-0 * Fax +49-(0)40-731 036 50
KF Technik Handel GmbH * Am Fischereihafen 101 * D-18069 Rostock * Tel. +49-(0)381-800 58 24 * Fax +49-(0)381-800 58 26
Sweden ESSKA Industriteknik * Karlstadsvägen 2 * S-67142 Arvika * Tel. +46-(0)570-711 622 * Fax +46-(0)570-711 612
Version 02/08
Inhaltsverzeichnis
Verwandte Anleitungen für VOLTCRAFT RGB-2000
Inhaltszusammenfassung für VOLTCRAFT RGB-2000
- Seite 1 B E D I E N U N G S A N L E I T U N G Version 02/08 Farb-Analysegerät RGB-2000 Best.-Nr. 12 29 34 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
-
Seite 2: Inhaltsverzeichnis
Einführung Sehr geehrter Kunde, mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen dan- ken möchten. Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet. -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Farb-Analysegerät RGB-2000 ist ein digitales Messgerät zur optischen Farbestimmung und objektiven Qualitätskontrolle. Das Messgerät ist mit einem externen Mess-Sensor mit 45°/0° Farbmessgeometrie und integrierter LED-Beleuchtungseinheit ausgestattet. Das Farb-Analysegerät dient hauptsächlich zur Messung an nicht leuchtenden Materialien wie Textilien, Papier, Leder, Farbdrucke usw. Die integrierte Beleuchtungs- einheit ist abschaltbar und kann so zur Vergleichsmessung auch an selbstleuchtenden Oberflächen wie CRT... -
Seite 4: Lieferumfang
Gerät uneingeschaltet auf Zimmertemperatur kommen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Diese könnten für Kinder zu einem gefährlichen Spielzeug werden. Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln. Lieferumfang Farb-Analysegerät RGB-2000 Externer Messsensor Kalibrierkarte Weiß Kunststoff-Koffer Bedienungsanleitung... -
Seite 5: Display-Symbole
Display-Symbole Farbwert für Rot Farbwert für Grün Farbwert für Blau Messwert für den Farbton (Hue) Messwert für die Farbsättigung (Saturation) Messwert für die Leuchtkraft (Luminance) Batteriewechselsymbol; bitte umgehendst die Batterien wechseln um Messfehler zu vermeiden! Mesu Messung läuft. Der Sensor darf nicht bewegt oder angehoben werden. RGB-Kalibrierung läuft. -
Seite 6: Durchführung Einer Messung
Durchführung einer Messung Die Messung an heißen Oberflächen oder Lichtquellen ist nicht zulässig. Blicken Sie nie direkt in helle Leuchtquellen. Sie könnten Ihre Augen schädigen. Nicht-selbstleuchtende Objekte vermessen Nicht-selbstleuchtende Objekte sind Textilien, Papier, Farbdrucke, Leder usw. Diese Materialien müssen mit einer definierten Lichtquelle angestrahlt werden. -
Seite 7: Selbstleuchtende Objekte Vermessen
Selbstleuchtende Objekte vermessen Selbstleuchtende Objekte werden von einer eigenen, „kalten“ Lichtquelle angestrahlt. Diese Objekte sind z.B. CRT-Bildröhren, LCD/TFT-Monitore, LED-Beleuchtungen etc. Heiße Lichtquellen wie herkömmliche Glühlam- pen oder Halogenstrahler dürfen nicht vermessen werden. Das Messgerät ist hauptsächlich für Nicht-selbstleuchtende Objekte vorgesehen. Die Messwerte sind in diesem Modus aufgrund der unterschiedlichen Lichtquellen, nicht spezifiziert. -
Seite 8: Rgb-Kalibrierung Durchführen
RGB-Kalibrierung durchführen. Um die Genauigkeit bei jeder Messung zu gewährleisten, sollte das Messgerät regelmäßig mit der bei- liegenden Kalibrierkarte abgeglichen werden. Die Kalibrierung ist nur im RGB-Modus und nur bei nichtleuchtenden Oberflächen möglich. Die Sensorbeleuchtung muss aktiviert sein. Zur Kalibrierung gehen Sie wie folgt vor: •... -
Seite 9: Rs232-Schnittstelle
Das RS232-Datenformat ist: 9600, N, 8, 1 Wartung und Reinigung Bis auf den Batteriewechsel und eine gelegentliche Reinigung ist das Farb-Analysegerät RGB-2000 war- tungsfrei. Zur Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und trockenes Rei- nigungstuch ohne scheuernde, chemische und lösungsmittelhaltige Reinigungsmittel. -
Seite 10: Betrieb Mit Steckernetzteil
- Lösen Sie die rückseitige Batteriefachschraube und schieben den Batteriefachdeckel in Pfeilrichtung vom Gehäuse. - Ersetzen Sie die verbrauchte Batterie gegen eine neue Alkaline Batterie des selben Typs (z.B. 1604A). - Verschließen Sie das Gehäuse wieder sorgfältig in umgekehrter Reihenfolge. Lassen Sie keine Verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. -
Seite 11: Behebung Von Störungen
Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser techn. Support unter folgender Telefonnummer zur Verfügung: Voltcraft, Lindenweg 15, 92242 Hirschau, Tel.-Nr. 0180 / 586 582 723 8 ESSKA.de GmbH * Borstelmannsweg 175 * D-20537 Hamburg * Tel. +49-(0)40-731 036-0 * Fax +49-(0)40-731 036 50 KF Technik Handel GmbH * Am Fischereihafen 101 * D-18069 Rostock * Tel. -
