Stroomaansluiting - Drie fasen
Drie fasen modellen zijn ontworpen voro aansluiting op een nominale 400V stroomtoevoer,
maar moeten
met een connector met 'quick-trip' (of M10) bescherming op 4.3 amp. worden aangesloten.
Davey raadt het gebruik van overbelastingbescherming aan die ook "enkele fase" of
"spanningsval" omstandigheden in de stroomvoorziening detecteren.
OPMERKING:
condensatordeksel gemonteerd.
1. Sluit de kabel aan op het 3 fase stopcontact, zorg dat u de draden correct aansluit.
2. Controleer de correcte rotatie van de pomp door: Verwijder de moer en moerplaatje (1) van
de achterkant van de pomp met een 1/2" mof en haal het achterste deksel van de pomp
weg (2).
3. Controleer of de drie fase bedrading correct is aangesloten op de stroomkabel en dat de
motoras correct met de klok mee draait. Er staat een richtingspijltje op de achterklep (5).
4. Plaats voorzichtig de draden en het terminal blok terug in de condensatorbehuizing,
zorg dat alle draden er correct in zitten zodat ze niet bekneld raken als het deksel wordt
teruggeplaatst.
5. Plaats het achterste pompdeksel terug en bevestigt met moer en moerplaatje. Zorg dat de
pomp niet op de kabel staat.
Aansluiting van de bedrading
Zie onderstaande schema voor informatie over de correcte installatie van uw pomp.
Aangesloten op de
connectoren met quick trip
overspanningsbeveiligers.
N.B : DEZE MOETEN EXTERN WORDEN AANGESLOTEN
CONFORM PLAATSELIJKE NORMEN EN REGELS DOOR
EEN ERKENDE ELEKTRICIEN
BELANGRIJKE OPMERKING: - ALLEEN DRIE FASEN
MOTOR VOORDAT DE AANSLUITING VAN DE DRADEN WORDT AFGEWERKT EN
VOOR HET PRIMEN VAN DE POMP, MOET U CONTROLEREN OF DE POMP IN DE
PIJLRICHTING DRAAIT (MET DE KLOK MEE VANAF DE AS VANAF DE ZIJDE WAAR
DE DRADEN ZIJN AANGESLOTEN). OM DE ROTATIE AAN TE PASSEN, VERANDERT
U DE TWEE STROOMKABELS OP DE MOTOR TERMINALS.
Bij drie fase motoren is geen condensatoren in het

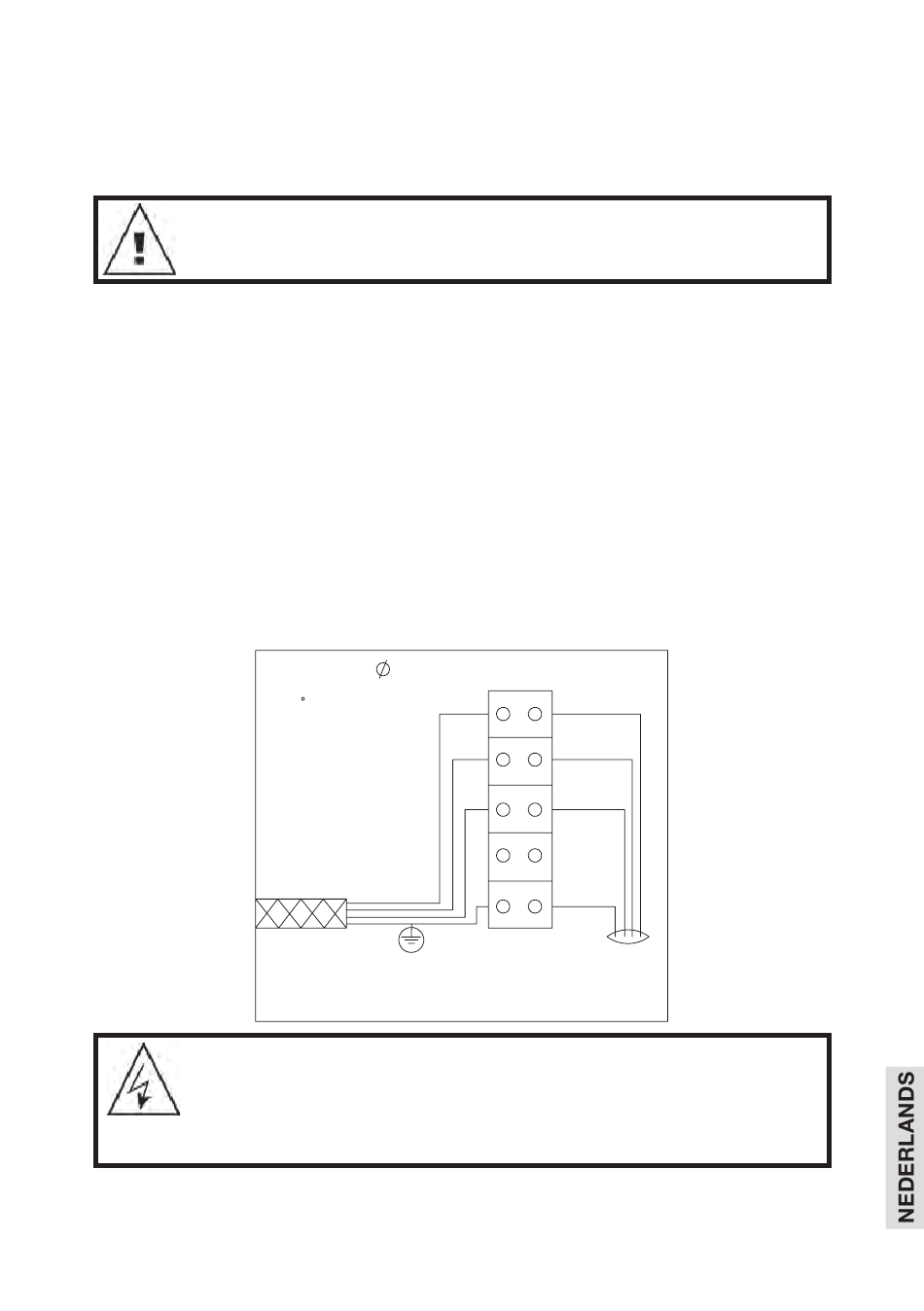

400V AC 3 Motor bedrading configuratie
P/N 13968
E
Rood
Zwart
Blau
Aarde
Kabels
vanuit
motor
