Ligações Elétricas - Trifásicas
Os modelos trifásicos foram concebidos para ligação a uma fonte de alimentação nominal
de 400V, mas têm de ser ligados por um fio a um contactor com sobrecargas 'quick-trip' (ou
M10 nominais) definidas para os 4.3 amps. A Davey recomenda a utilização de sobrecargas
que também tenham a capacidade de detetar condições "monofásicas" ou "queda de fase" na
fonte de alimentação.
NOTE:
capacitor cover.
1. Ligue o cabo associado à corrente trifásica da rede, tendo o cuidado de ligar os fios
corretos.
2. Verifique se a rotação da bomba é a correta, do seguinte modo: Remova o parafuso e a
anilha (1) da parte de trás da bomba, utilizando uma tomada de ½" e remova a cobertura
traseira da bomba (2).
3. Verifique se a ligação trifásica está correta ligando o cabo à alimentação e assegure-se de
que o eixo do motor está a rodar corretamente no sentido dos ponteiros do relógio. Pode
ser encontrada uma seta direcional na blindagem da extremidade traseira (5).
4. Cuidadosamente, encaixe as ligações e o bloco de terminais de novo no cárter do
condensador, assegurando que todos os cabos ficam alojados de modo a que a cobertura
traseira não os estrangule quando for instalada
5. Volte a colocar a cobertura traseira da bomba e aperte-a com a porca e a anilha. Certifique-
se de que a bomba não assenta no cabo.

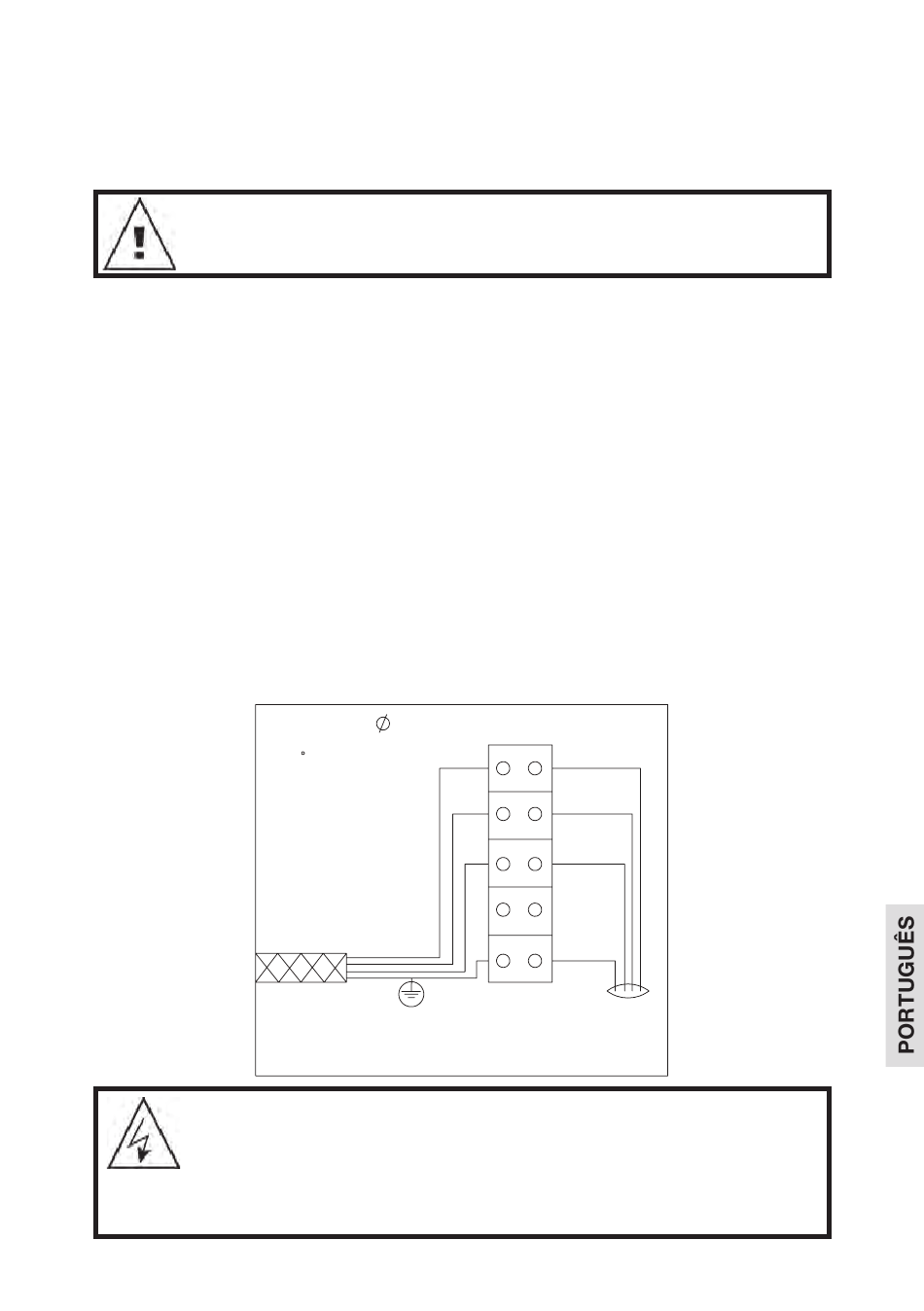

Cablagem
Consulte o esquema que se segue para obter informações sobre como instalar corretamente
a sua bomba.
Ligado aos contatores
com sobrecargas de
disparo rápido
N.B : PARA SER LIGADO EXTERNAMENTE DE ACORDO
COM AS ESPECIFICAÇÕES DA AUTORIDADE ELÉTRICA
LOCAL POR UM ELETRICISTA QUALIFICADO
NOTA IMPORTANTE:- APENAS PARA OS MODELOS
TRIFÁSICOS
ANTES DE FINALIZAR AS LIGAÇÕES DE CABOS E DEITAR ÁGUA NA BOMBA, VER-
IFIQUE SE O MOTOR RODA NA DIREÇÃO DA SETA (NO SENTIDO DOS PONTEIROS
DO RELÓGIO QUANDO O EIXO É VISUALIZADO DA EXTREMIDADE DA LIGAÇÃO DE
CABOS). PARA ALTERAR A ROTAÇÃO, MUDE DOIS CABOS DE ALIMENTAÇÃO À
ESCOLHA NOS TERMINAIS DO MOTOR.
Three phase motors do not have capacitors fitted in the
400V AC 3 Configuração da Cabalagem
do Motor
P/N 13968
E
Vermelho
Preto
Azul
Terra
Condutores
do motor
