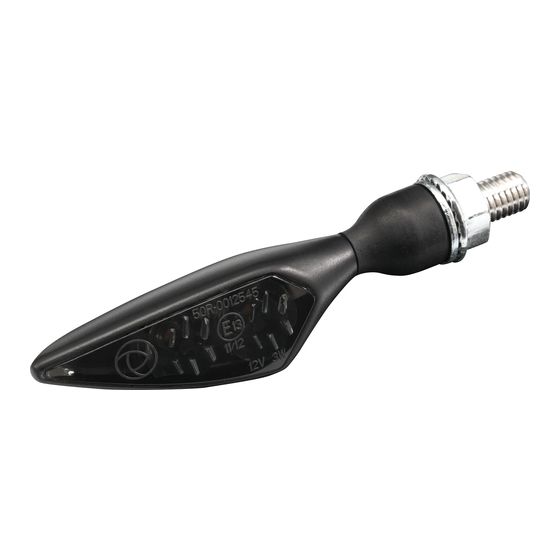

kellermann micro Rhombus Anbauanleitung

Anbauanleitung micro Rhombus/ Dark/Extreme
Sehr geehrter Kunde,
wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf dieses Produkts entgegen gebracht haben. Lesen Sie diese Anbauan-
leitung bitte aufmerksam und vollständig, bevor Sie entscheiden, ob Sie den Anbau selbst durchführen oder eine Fachkraft damit
beauftragen möchten. Wenn Sie Fragen oder Anregungen haben oder wenn Sie ein Ersatzteil benötigen, schicken Sie uns eine E-Mail
(info@kellermann-online.com) oder rufen Sie uns an (0241 / 9 38 08-0). Wir kümmern uns darum.
Hinweis: micro Rhombus
Jeder Kellermann micro Rhombus / Dark / Extreme verfügt über eine ECE- Zulassung, die durch die Zulassungsnummer auf dem Glas
dokumentiert ist. Das bedeutet für Sie, dass Sie zwei micro Rhombus / Dark / Extreme bei korrektem Anbau ohne Eintragung in die Fahr-
zeugpapiere oder Vorführung bei einem technischen Überwachungsdienst anstelle der originalen Leuchten verwenden können. Sie müssen
keinerlei Unterlagen mit sich führen. Dies gilt für alle Motorräder mit einer dem europäischen Recht entsprechender Beleuchtung.
ACHTUNG! Ein fachgerechter Anbau und elektrischer Anschluss sind Voraussetzung für die Gewährleistung. Erledigen Sie diese Arbeiten
deshalb nur dann selbst, wenn Sie entsprechend ausgebildet sind. Andernfalls wenden Sie sich an eine Fachwerkstatt und überlassen dieser
den Anbau und Anschluss des micro Rhombus / Dark / Extreme. Bei Schäden durch Falschanschluss oder Überspannung (z.B. durch einen
defekten Lichtmaschinenregler) besteht kein Gewährleistungsanspruch.
ACHTUNG! Eine mangelhafte Befestigung oder falsche Ausrichtung des micro Rhombus / Dark / Extreme kann zum Erlöschen der
Betriebserlaubnis und des Versicherungsschutzes des Fahrzeugs und zu Unfällen führen. Prüfen Sie deshalb vor jeder Fahrt, ob die Blinker
ordnungsgemäß angebracht und funktionsfähig sind.
ACHTUNG! Der micro Rhombus / Dark / Extreme kann sich im Betrieb erwärmen. Der Kontakt mit bloßer Haut oder wärmeempfindlichen
Gegenständen kann zu Beeinträchtigungen führen.
ACHTUNG! Jeder micro Rhombus / Dark / Extreme ist mit einem vibrationsdämpfenden, elastischen Befestigungselement (Silentgummi-
adapter) versehen. Dieses Verschleißteil ist so ausgelegt, dass leichte Auslenkungen (bis 15 Grad) des micro Rhombus / Dark / Extreme keine
Beschädigungen nach sich ziehen. Bei stärkeren Auslenkungen übernimmt es eine Schutzfunktion für die wertvolle Leuchte und opfert sich für
diese, damit die Leuchte bei Überbelastung (Sturz / Vandalismus) unversehrt bleibt. Das Gummi wird überdehnt und reißt oder wird dabei im
Inneren so geschädigt, dass es nach einer gewissen Zeit ausfallen kann. Das Befestigungselement (Silentgummiadapter) können Sie in diesem
Fall als Ersatzteil mit 20 und 40 Millimeter Befestigungsgewindelänge im Handel oder direkt bei
(20 mm: Art.-Nr. 123.620; 40 mm: Art.-Nr. 123.610).
REINIGUNGSHINWEIS! Ihre neuen Kellermann Produkte sind hochwertige Produkte. Um lange Freude daran zu haben und zur Erhaltung
möglicher Gewährleistungsansprüche empfehlen wir Ihnen keine Reinigungsmittel mit alkalischen/sauren Zusätzen und/oder schleifenden
Be standteilen sowie keine Stahlwolle zu verwenden. Ebenso wird von einer Behandlung mit Dampfreinigern abgeraten.
ACHTUNG! Vor dem Anbau ist der sichere Stand des Motorrades zu gewährleisten, da ein umstürzendes Motorrad zu Verletzungen und zu
Schäden am Motorrad führen kann.
Demontieren Sie die originalen Blinker. Montieren Sie die micro Rhombus / Dark / Extreme anstelle der originalen Blinker oder schaffen Sie eine
Bohrung von Ø 8,5 mm und bringen Sie dort den micro 1000 mittels der beiliegenden, selbst sichernden M8 Mutter mit 8 Nm an. Sorgen Sie
dafür, dass der Bereich des micro Rhombus / Dark / Extreme, in dem die Leitungen aus dem Gewinderohr heraus geführt werden, vor Spritz-
wasser geschützt ist. Der micro Rhombus / Dark / Extreme ist so zu befestigen, dass er in Fahrzeuglängsrichtung und horizontal abstrahlt. Die
richtige Ausrichtung ist für die Sicherheit im Straßenverkehr notwendig und Bestandteil der Zulassung; ein Fahrzeug mit falsch ausgerichteten
Leuchten wird leicht übersehen.
Achten Sie bei der Auswahl des Befestigungspunktes darauf, dass alle Anbauvorschriften eingehalten werden. Diese entnehmen Sie bitte der
Richtlinie 93/92/EWG, die Sie unter www.eur-lex.europa.eu einsehen können.

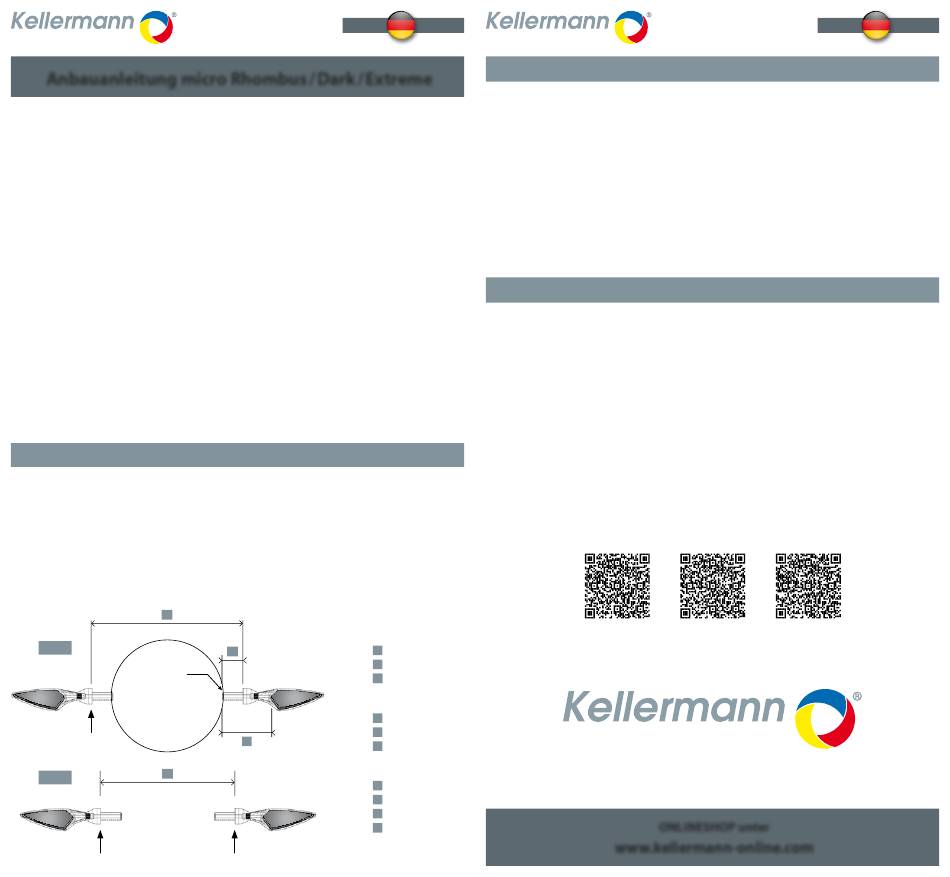

Die wichtigsten Maße sind:
A
Vorne
Rand der
leuchtenden Fläche
des Scheinwerfers
Anbaufläche
C
Hinten
Anbaufläche
Seite 1
www.kellermann-online.com
ANBAU
micro Rhombus
min. 164 mm
A
B
min. 32 mm
B
min. 104 mm
C C
micro Rhombus Dark
min. 178 mm
A
min. 39 mm
B
D
min. 118 mm
C
micro Rhombus Extreme
min. 178 mm
A
min. 0 mm
B
min. 118 mm
C
min. 20 mm
D
Anbaufläche
deutsch
Durchtrennen Sie die originalen Zuleitungen zwischen den originalen Blinkern und dessen Steckverbindung zum Kabelbaum an einer
geeigneten Stelle. Der originale Kabelbaum bleibt auf diese Weise unangetastet. Finden Sie dann die Belegung der originalen Kabel des Kabel-
baums Ihres Motorrades heraus und verbinden Sie sie mit den Leitungen der micro Rhombus / Dark / Extreme wie folgt:
• Plus des linken (rechten) Blinkers mit dem grauen Kabel des linken (rechten) micro Rhombus / Dark / Extreme verbinden.
• Minus des linken (rechten) Blinkers mit dem schwarzen Kabel des linken (rechten) micro Rhombus / Dark / Extreme verbinden.
Im Lieferumfang sind Quetschverbinderhülsen und Schrumpfschläuche enthalten, die dazu dienen, die Kabel der Leuchte mit den Kabeln des
originalen Steckers zu verbinden. Schieben Sie zuerst eines der Schrumpfschlauchstücke über eines der beiden zu verbindenden Kabel und
entfernen Sie 5mm der Isolierung der beiden Kabelenden. Schieben Sie dann die beiden blanken Enden in eine Quetschverbinderhülse und
verpressen Sie sie mit einem geeigneten Werkzeug. Ziehen Sie danach den Schrumpfschlauch über die Verbindungsstelle und erhitzen Sie ihn
gleichmäßig, bis er sich auf ganzer Länge angeschmiegt hat.
Diese Art der Kabelverbindung ist im technischen Sinne nicht lösbar. Um die Kabel lösbar zu verbinden, empfehlen wir Posilock Kabelverbinder.
Diese können Sie über die Internetseite
Verlegen Sie die Kabel so, dass sie vor Spritzwasser geschützt sind und befestigen Sie sie in geeigneter Weise z. B. mit Kabelbindern. Testen Sie
die Funktion der micro Rhombus / Dark / Extreme an Ihrem Fahrzeug.
Der Umbau ist damit abgeschlossen.
Beim Umrüsten der originalen Blinker kann sich die Blinkfrequenz verändern. Der Einbau eines lastunabhängigen Blinkrelais (z.B. R2)
oder eines Multifunktionalen-Assistenz-Systems (z.B. CR4®) schafft Abhilfe. Sollte der Einbau nicht möglich oder gewünscht sein, führen
auch parallel geschaltete Leistungswiderstände (i.LOAD) i.d.R. ans Ziel. Einige wenige Fahrzeuge erfordern Sonderlösungen, welche wir
in Form der i.SED, i.BOS Produkte anbieten.
Sie können sich gern mit allen Fragen rund um das Thema Blinkerumrüstung an uns wenden. Bisher konnten wir jedem Kunden helfen.
Unser Technikteam arbeitet ständig an neuen, optimalen Lösungen für alle Fahrzeugmodelle. Sollten Sie sich nicht sicher sein, welches
erwerben
elektronische Zubehör Sie benötigen, kontaktieren Sie uns über unser Kontaktformular unter
rufen Sie uns unter 0241/ 93 80 8- 0 an.
ACHTUNG! Die Verwendung der beschriebenen Maßnahmen kann die Funktion außer Kraft setzen, dass sich bei einem Ausfall eines
Blinkers die Blinkfrequenz erhöht, um den Fahrer auf den Ausfall eines Blinkers hinzuweisen. Kontrollieren Sie deshalb vor jeder Fahrt
die Funktion der Blinker!
In den Kellermann micro Rhombus / Dark / Extreme ist die bewährte Longlife Protection Guard® Schaltung integriert. Diese sorgt in
Verbindung mit der LED- Technik für eine extrem hohe Lebensdauer. Ein Auswechseln des Leuchtmittels ist somit nicht erforderlich und aus
zulassungstechnischen Gründen auch nicht möglich.
micro Rhombus
Auf unserer Homepage www.kellermann-online.com
hörprogramm und einen Downloadbereich. Wenn Sie Anregungen oder Fragen haben, können Sie sich jederzeit per E-Mail
mann-online.com) oder telefonisch (0241/93 80 8-0) an uns wenden.
ELEKTRISCHER ANSCHLUSS
www.kellermann-online.com beziehen.
BLINKFREQUENZ
micro Rhombus micro Rhombus
Dark Extreme
finden Sie u.a. unseren Onlineshop mit unserem umfangreichen Ersatzteil- und Zube-
ONLINESHOP unter
www.kellermann-online.com
Seite 2 deutsch
