Anbauanleitung

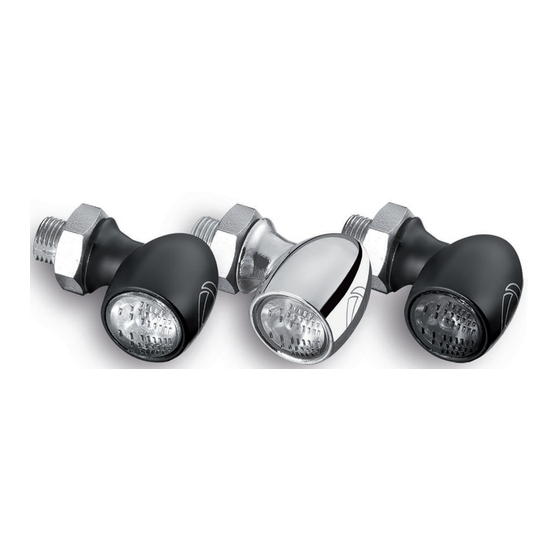

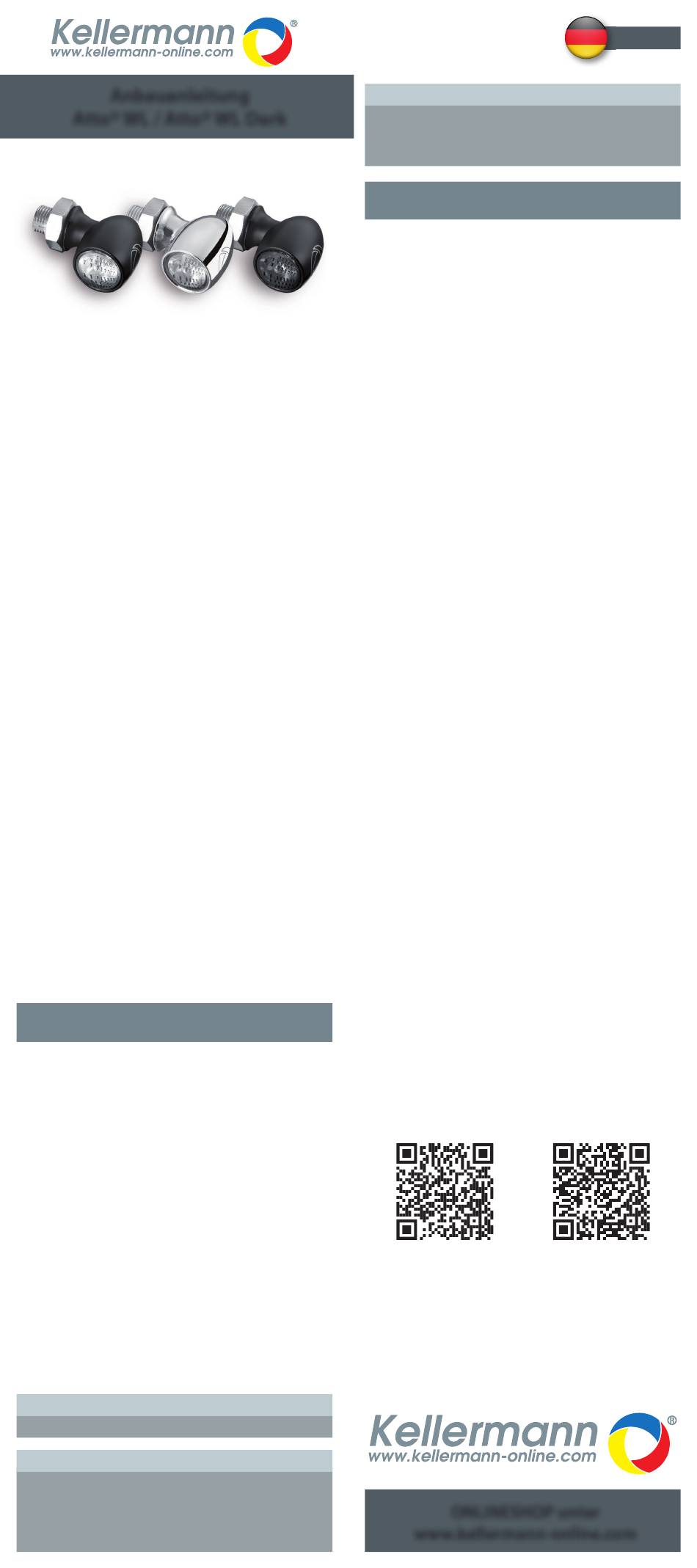

Atto® WL / Atto® WL Dark
Atto® WL schwarz Atto® WL chrom
Sehr geehrter Kunde,
wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf
dieses Produkts entgegen gebracht haben. Lesen Sie diese
Anbauanleitung bitte aufmerksam und vollständig, bevor Sie
entscheiden, ob Sie den Anbau selbst durchführen oder eine
Fachkraft damit beauftragen möchten.
Hinweis: Atto® WL/Atto® WL Dark
Jeder Kellermann Atto® WL/Atto® WL Dark verfügt über eine
ECE-Zulassung, die durch die auf dem Gehäuse aufgeprägte Zulas-
sungsnummer dokumentiert ist. Das bedeutet für Sie, dass Sie ihn
bei korrektem Anbau ohne Eintragung in die Fahrzeugpapiere oder
Vorführung bei einem technischen Überwachungsdienst anstelle
der originalen Leuchte verwenden können. Sie müssen keinerlei
Unterlagen mit sich führen. Dies gilt für alle Motorräder mit
einer dem europäischem Recht entsprechenden Beleuchtung.
ACHTUNG! Ein fachgerechter Anbau und elektrischer Anschluss
des Atto® WL/Atto® WL Dark sind Voraussetzung für die Gewähr-
leistung. Erledigen Sie diese Arbeiten deshalb nur dann selbst,
wenn Sie entsprechend ausgebildet sind. Andernfalls wenden
Sie sich an eine Fachwerkstatt und überlassen dieser den Anbau
und Anschluss des Atto® WL/Atto® WL Dark. Bei Schäden durch
Falschanschluss oder Überspannung (z.B. durch einen defekten
Lichtmaschinenregler) besteht kein Gewährleistungsanspruch.
ACHTUNG! Eine mangelhafte Befestigung oder falsche Aus-
richtung des Atto® WL/Atto® WL Dark kann zum Erlöschen der
Betriebserlaubnis und damit des Versicherungsschutzes des Fahr-
zeugs und zu Unfällen führen. Prüfen Sie deshalb vor jeder Fahrt,
ob der Atto® WL ordnungsgemäß angebracht und funktionsfähig
ist.
ACHTUNG! Der Atto® WL/Atto® WL Dark kann sich im Betrieb
erwärmen. Der Kontakt mit bloßer Haut oder wärmeempfi nd-
lichen Gegenständen kann zu Beeinträchtigungen führen.
REINIGUNGSHINWEIS! Ihre neuen Kellermann Produkte sind
hoch wertige Produkte. Um lange Freude daran zu haben und zur
Erhaltung möglicher Gewährleistungsansprüche empfehlen wir
Ihnen keine Reinigungsmittel mit alkalischen/sauren Zusätzen
und/oder schleifenden Be standteilen sowie keine Stahlwolle zu
verwenden. Ebenso wird von einer Behandlung mit Dampfrei-
nigern abgeraten.
ANBAU
ACHTUNG! Vor dem Anbau ist der sichere Stand des Motorrades
zu gewährleisten, da ein umstürzendes Motorrad zu Verletzungen
und zu Schäden am Motorrad führen kann.
Schaffen Sie eine Bohrung von Ø 5 mm und montieren Sie dort den
Atto® WL/Atto® WL Dark mittels der beiliegenden M5 x 0.5 Mutter
mit 5 Nm. Falls notwendig, verwenden Sie Adapter, welche Sie über
www.kellermann-online.com
Bereich des Atto® WL/Atto® WL Dark, wo die Leitungen aus dem
Gewinderohr heraus geführt werden, vor Spritzwasser geschützt ist.
Der Atto® WL/Atto® WL Dark ist so zu befestigen, dass er in Fahr-
zeuglängsrichtung nach vorne und horizontal abstrahlt und das
Prüfzeichen zu erkennen ist.
Die richtige Ausrichtung ist für die Sicherheit im Straßenverkehr
notwendig und Bestandteil der Zulassung; ein Fahrzeug mit falsch
ausgerichteten Leuchten wird leicht übersehen.
Achten Sie bei der Auswahl des Befestigungspunktes darauf, dass
alle Anbauvorschriften eingehalten werden. Diese entnehmen Sie
bitte der UNECE Regelung 53, die Sie unter
einsehen können.
Hier ein kurzer Auszug daraus:
Höhe:
350 mm - 1200 mm über dem Boden.
Geometrische Sichtbarkeit:
Horizontalwinkel:
80° nach links und nach rechts bei einer einzigen Leuchte;
Der Horizontalwinkel darf bei jedem Leuchtenpaar 80 °
nach außen und 20° nach innen betragen.
Atto® WL Dark
erhalten. Sorgen Sie dafür, dass der
www.eur-lex.europa.eu
Geometrische Sichtbarkeit:
Vertikalwinkel: 15° über und unter der Horizontalen
(Einbauhöhe über dem Boden kleiner als 750mm:
5° unter der Horizontalen).
ELEKTRISCHER ANSCHLUSS
Machen Sie ein Pluskabel der Instrumentenbeleuchtung oder
das Pluskabel der originalen Begrenzungsleuchte ausfindig.
Schließen Sie die Atto® WL/Atto® WL Dark wie folgt an:
• Das schwarze Kabel des Atto® WL/Atto® WL Dark mit Masse
(Minus) verbinden, z.B. von der originalen Begrenzungsleuchte.
• Das grau-weiße Kabel des Atto® WL/Atto® WL Dark an Plus der
Instrumentenbeleuchtung oder der originalen Begrenzungsleuchte
anschließen. Die originale Begrenzungsleuchte muss deaktiviert
werden.
Alternativ können Sie die Begrenzungsleuchten auch über einen
eigenen Schalter betätigen. In dem Fall ist eine grün leuchtende
Einschaltkontrollle vorgeschrieben.
Im Lieferumfang sind Quetschverbinderhülsen und Schrumpf-
schläuche enthalten, die dazu dienen, die Kabel der Leuchte mit
den Kabeln des originalen Steckers zu verbinden. Schieben Sie
zuerst eines der Schrumpfschlauchstücke über eines der beiden
zu verbindenden Kabel und entfernen Sie 5mm der Isolierung der
beiden Kabelenden. Schieben Sie dann die beiden blanken Enden
in eine Quetschverbinderhülse und verpressen Sie sie mit einem
geeigneten Werkzeug. Ziehen Sie danach den Schrumpfschlauch
über die Verbindungsstelle und erhitzen Sie ihn gleichmäßig, bis er
sich auf ganzer Länge angeschmiegt hat.
Diese Art der Kabelverbindung ist im technischen Sinne nicht
lösbar. Um die Kabel lösbar zu verbinden, empfehlen wir Posi-
lock Kabelverbinder. Diese können Sie u. a. über die Internetseite
www.kellermann-online.com
Verlegen Sie die Kabel so, dass sie vor Spritzwasser geschützt sind
und befestigen Sie sie in geeigneter Weise z.B. mit Kabelbindern.
Testen Sie die Funktion der Atto® WL/Atto® WL Dark an Ihrem
Fahrzeug.
Der Umbau ist damit abgeschlossen.
Sie können sich gern mit allen Fragen rund um das Thema
Beleuchtungsumrüstung an uns wenden. Bisher konnten wir
jedem Kunden helfen.
Unser Technikteam arbeitet ständig an neuen, optimalen Lö-
sungen für alle Fahrzeugmodelle. Sollten Sie sich nicht sicher
sein, welches elektronische Zubehör Sie benötigen, kontaktieren
Sie uns. Auf unserer Homepage
fi nden Sie u.a. unseren Onlineshop mit unserem umfangreichen
Ersatzteil- und Zubehörprogramm und einen Downloadbereich.
Wenn Sie Anregungen oder Fragen haben, können Sie sich jeder-
zeit per E-Mail (info@kellermann-online.com) oder telefonisch
(+49 (0)241/93 80 8-0) an uns wenden. Wir kümmern uns darum.
In den Kellermann Atto® WL/Atto® WL Dark ist die bewährte
Longlife Protection Guard® Schaltung integriert. Diese sorgt in
Verbindung mit der LED- Technik für eine extrem hohe Lebensdauer.
Ein Auswechseln des Leuchtmittels ist somit nicht erforderlich und
aus zulassungstechnischen Gründen auch nicht möglich.
