    INHALTSVERZEICHNIS TECHNISCHE DATEN ÜBERBLICK FEHLERSUCHE EINBAU UND ANSCHLUSS TIPPS FÜR DEN FUNKVERKEHR Montage im Fahrzeug GLOSSAR Anschluss der Antenne KONFORMITÄTSERKLÄRUNG Stromversorgung Vorbereitungen zur ersten Inbetriebnahme GARANTIEBEDINGUNGEN Abgleich der Antenne KANAL-/FREQUENZTABELLEN EUROPÄISCHE NORMEN BEDIENUNG ON-OFF/VOLUME LÄNDER MIT BESONDEREN BESCHRÄNKUNGEN ASC/SQUELCH RF GAIN DISPLAY AUFWÄRTS/ABWÄRTS-TASTEN F/MEM...

  • Seite 3: Überblick

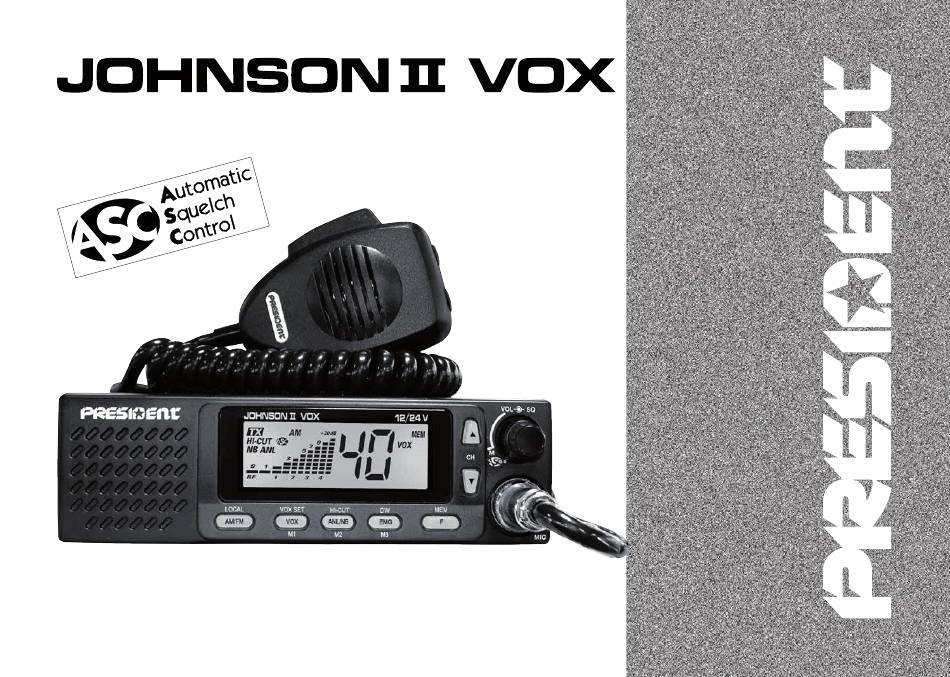

    PRESIDENT JOHNSON II VOX 12/24 V im Überblick: A) Anschlussbuchse Stromversorgung B) Anschlussbuchse Antenne 1) [ON-OFF/VOLUME] (UHF-Buchse; PL-259) Lautstärkeregler mit Ein-/Ausschalter C) Anschlussbuchse 2) [ASC/SQUELCH] externer Lautsprecher Automatische Rauschsperre/ manuelle Rauschsperre D) Anschlussbuchse optionales VOX-Mikrofon 3) [DISPLAY] Anzeigebereich 4) [▲/▼] Aufwärts / Abwärts...
  • Seite 4 ACHTUNG! Senden Sie NIE ohne korrekt mit der Antennenanschluss- buchse (B) verbundene Antenne! Stellen Sie dabei sicher, dass die angeschlossene Antenne korrekt auf minimales SWR (Stehwellen-Verhältnis) abge- stimmt ist. Bei Nichtbeachtung besteht die Gefahr der Zerstörung des Senders. Ein solcher Defekt ist grob fahrlässig und wird deshalb von der Garantie nicht abgedeckt! MULTI-NORM-GERÄT! Siehe dazu Beschreibungen zu Funktion „F“...

  • Seite 5: Einbau Und Anschluss

    Die aktuelle PRESIDENT-Produktlinie stellt Ihnen CB-Funkgeräte höch- Schwarz ster Leistungsfähigkeit zur Verfügung. PRESIDENT JOHNSON II VOX ASC 12/24 V verwendet modernste Tech- nik, verspricht damit höchste Qualität und stellt somit eine sichere Wahl für den Anwender mit professionellen Ansprüchen dar.

  • Seite 6: Anschluss Der Antenne

    3) STROMVERSORGUNG a) Wahl der Antenne Ihr PRESIDENT JOHNSON II VOX ASC 12/24 V kann wahlweise an 12 und 24 V betrieben Auch im CB-Funk gilt: Je besser die Antenne, desto größer die Reichweite der werden und ist zusätzlich gegen Verpolung geschützt. Vergewissern Sie sich trotzdem vor Station.

  • Seite 7: Vorbereitungen Zur Ersten Inbetriebnahme

    5) ABGLEICH DER ANTENNE AUF NIEDRIGSTES SWR (SWR =Stehwellenverhältnis) a) Schließen Sie das Mikrofon an der Mikrofonbuchse an der Vorderseite Ihres Funk- Die Einstellung muss mit einem externen SWR-Messgerät (z.B. PRESIDENT SWR-1) erfol- gerätes an. gen. Dafür benötigen Sie noch ein kurzes (ca. 0,4 - max. 3,0 m) Koaxialkabel, welches mit zwei PL-259-Steckern versehen sein muss (z.B.

  • Seite 8: Bedienung

    Kanal so stark ist, dass es die mit [ASC/SQUELCH] (2) eingestellte Schwelle überschreitet: Sendeanzeige a) ASC: Automatic Squelch Control - Ein weltweites exclusives PRESIDENT-Patent! Scan-Function aktiviert SCAN Kein ständiges Nachregeln mehr, sondern dauerhaft gute Hörqualität. Drehen Sie Modulationsart „AM“...

  • Seite 9: Aufwärts/Abwärts-Tasten

    4) [▲/▼] (Aufwärts / Abwärts) 5) [F] / [MEM] Mit [F] (5) wird das Frequenzband ausgewählt. Die Wahl des Frequenzbands richtet Mit [▲/▼] (4) am Handmikrofon oder an der Frontplatte des Gerätes können Sie ei- sich nach dem Land, in welchem das Gerät benutzt wird. Wählen Sie auf keinen Fall nen höheren oder niedrigeren Kanal wählen bzw.

  • Seite 10: Emg / Dw / M3

    6) [EMG] / [DW] / [M3] 7) [ANL] / [HI-CUT] / [M2] [EMG] (6) (Notrufkanal; kurzer Tastendruck) [ANL/NB] (7) (Störgeräuschreduzierung) Um diese Funktion zu aktivieren, drücken Sie kurz [EMG] (6), um Kanal 19 zu aktivieren ANL Störbegrenzer „EMG“ erscheint im [DISPLAY] (3). NB Störaustaster für impulsartige Störungen Drücken Sie ein zweites Mal kurz [EMG] (6), um Kanal 9 zu aktivieren.

  • Seite 11: Vox / Vox Set / M1

    8) [VOX] / [VOX SET] / [M1] Wenn 10 Sekunden lang keine Taste gedrückt wird, verlässt das Gerät das Einstellme- nü automatisch ohne zu speichern. [VOX] (VOX-Funktion; kurzer Tastendruck) Die VOX-Funktion ermöglicht eine Aussendung ohne dafür Taste [PTT] (11) am Mik- [M1] (8) rofon zu betätigen.

  • Seite 12: Mikrofonanschlussbuchse

    PRISE MICRO 6 BROCHES CONEXIÓN DEL MICRO 6 PINS 10) MIKROFONANSCHLUSSBUCHSE 6-polig C) ZUSÄTZLICHE FUNKTIONEN (beim Einschalten) 6-PIN MICROPHONE PLUG Diese Buchse dient zum Anschluss des mitgelieferten PTT-Handmikrofons. Sie befindet WTYK MIKROFONU 6-PIN sich an der Frontplatte, damit das Gerät problemlos in ein Armaturenbrett eingebaut 4 Zusatzfunktionen stehen zur Verfügung. Schalten Sie das Gerät aus. Schalten Sie das werden kann.

  • Seite 13: Roger Beep

    3) [▲] (4) + [ON-OFF/VOLUME] (1) (Roger Beep) Ein „ROGER BEEP“ wird ausgesendet, so bald [PTT] (11) des PTT-Handmikrofons freige- geben wird. CB-Funk ist eine „Simplex“-Kommunikation; es ist nicht möglich, gleich- zeitig zu sprechen und zu hören, wie es z.B. bei einem Telefon der Fall ist. Wenn man früher einen Durchgang beendete, sagte man „Roger“, um seinem Gesprächspart- ner zu signalisieren, dass er jetzt sprechen kann.

  • Seite 14: Technische Daten

    E) TECHNISCHE DATEN F) FEHLERSUCHE 1) SIE KÖNNEN NICHT ODER NUR IN SCHLECHTER QUALITÄT SENDEN ALLGEMEIN - Prüfen Sie das Stehwellenverhältnis Ihrer Antenne sowie die Zuleitung auf evtl. - Modulationsarten: AM / FM Unterbrechungen oder Wackelkontakte! - Kanäle: - Prüfen Sie, ob das PTT-Handmikrofon richtig angeschlossen ist und die Verbindung - Frequenzbereich: 26,965 - 27,405 MHz keinen Wackelkontakt aufweist!

  • Seite 15: Glossar

    Abweichungen hiervon sind selbstverständlich möglich. Bei schlechten Verbindun- gen oder starken Störungen ist es häufig problematisch, schwer zu verstehende Wor- te wie Eigen- und Städtenamen fehlerlos zu übermitteln. G) GLOSSAR Hereby, Groupe President Electronics, declares that the CB Hier hilft das Internationale Buchstabieralphabet weiter, das auch im Luftverkehr G) GLOSSAR radio equipment : (ICAO) und bei der NATO eingesetzt wird: CE Konformitätserklärung...

  • Seite 18: General Warranty Conditions

    After-sales follow-up. PRESIDENT reserves the right not to apply the warranty if a breakdown is caused by an antenna • In case of real malfunction, please contact your dealer fi rst; they will decide action to be taken.
  • Seite 19 KANAL-/FREQUENZ-TABELLE EU / EC / U (CEPT) KANAL-/FREQUENZ-TABELLE EU / EC / U (CEPT) Kanal Frequenz Kanal Frequenz Kanal Frequenz Kanal Frequenz 26,965 MHz 27,215 MHz 27,60125 MHz 27,80125 MHz 27,61125 MHz 27,81125 MHz 26,975 MHz 27,225 MHz 26,985 MHz 27,255 MHz 27,62125 MHz 27,82125 MHz...
  • Seite 20 KANAL-/FREQUENZ-TABELLE d KANAL-/FREQUENZ-TABELLE d Kanal Frequenz Kanal Frequenz Kanal Frequenz Kanal Frequenz 26,965 MHz 27,215 MHz 26,565 MHz 26,765 MHz 26,975 MHz 27,225 MHz 26,575 MHz 26,775 MHz 26,985 MHz 27,255 MHz 26,585 MHz 26,785 MHz 27,005 MHz 27,235 MHz 26,595 MHz 26,795 MHz 27,015 MHz...

  • Seite 21: Kanal-/Frequenztabellen

    KANAL-/FREQUENZ-TABELLE PL KANAL-/FREQUENZ-TABELLE PL Kanal Frequenz Kanal Frequenz Kanal Frequenz Kanal Frequenz 26,960 MHz 27,210 MHz 26,965 MHz 27,215 MHz 26,970 MHz 27,220 MHz 26,975 MHz 27,225 MHz 26,980 MHz 27,250 MHz 26,985 MHz 27,255 MHz 27,000 MHz 27,230 MHz 27,005 MHz 27,235 MHz 27,010 MHz...

  • Seite 22: Europäische Normen

    EUROPÄISCHE NORMEN Code Frequenz FM-Kanäle AM-Kanäle Länder (Voreinstellung) Frequenzband und Sendeleistung Ihres Gerätes müssen mit den nationalen Richtlinien des Landes, in dem es benutzt wird, übereinstimmen.

  • Seite 23: Länder Mit Besonderen Beschränkungen

    Dernière mise à jour de ce tableau sur le site : www.president-electronics.com, rubrique «les Postes Radio-CB» puis, «La CB PRESIDENT et l’Europe». „Les postes Radio-CB“, dann unter „La CB PRESIDENT et l’Europe“. Le rogamos encontrar la última versión de esta información en nuestro sitio web www.president-electronics.com en la página «Emisoras de radio-cb» / «PRESIDENT y la reglamentación en Europa».
