EASY-ROTOR-CONTROL M RS232 Bausatz V2.2
Noch nicht die ICs (MEGA328, MAX232 und ULN2003) in ihre Sockel bestücken.
Zuerst wird ein kleiner elektrischer Test durchgeführt:
4. Anschluss der Versorgungsspannung und Test der
Spannungserzeugung
Stecken Sie nun die Steckbrücke auf die Stifleiste JP1 (die Steckbrücke versorgt den ERC mit +5V).
Nachdem alle bestückten Bauteile auf Ihre Identität, Polarität und auf Lötbrücken geprüft worden sind,

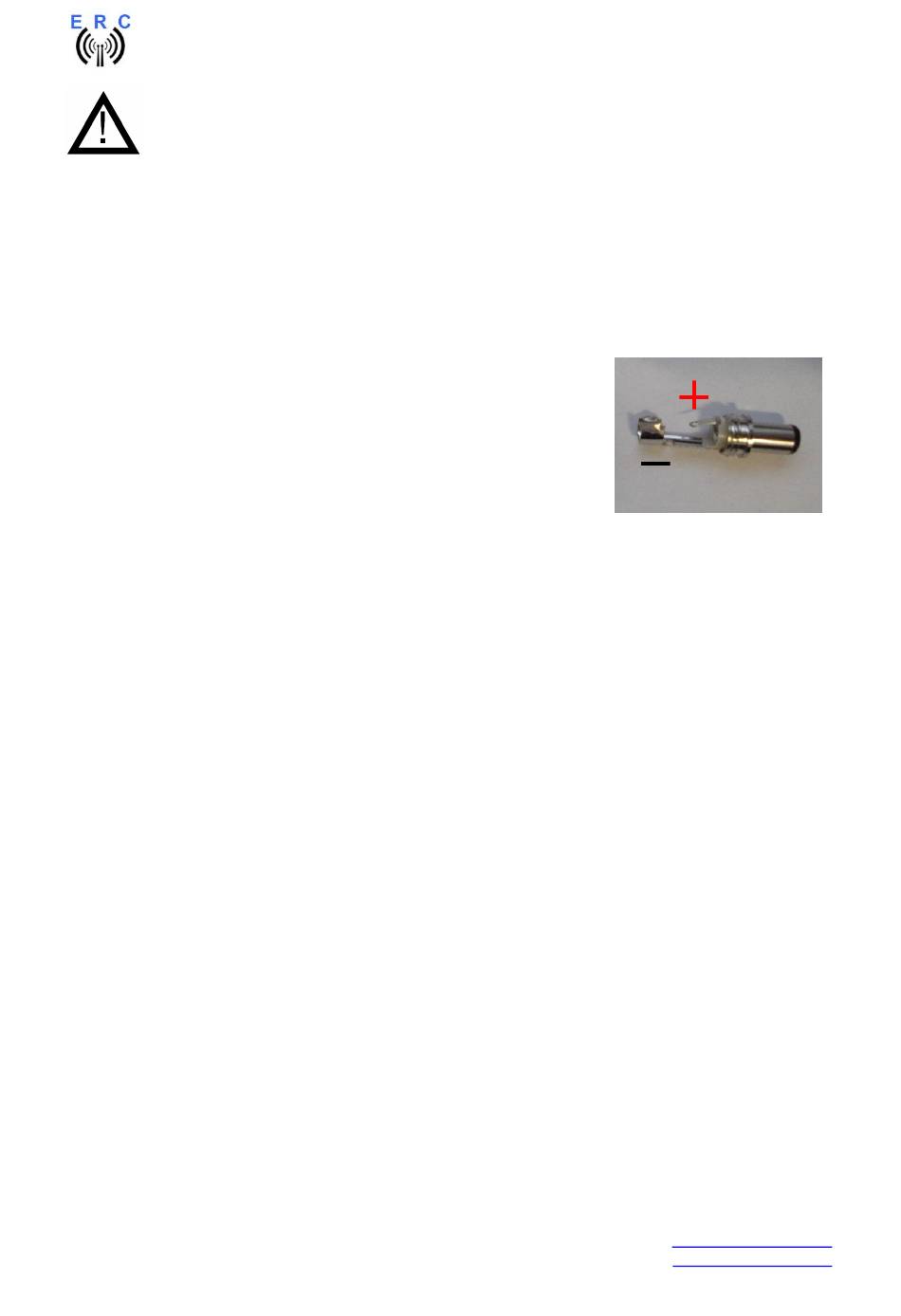

legen wir 10 bis 15 VDC an die DC-Buchse J1. Dies kann mittels des beigelegten DC-Steckers
passieren oder mit jeder anderen Stromversorgung mit der richtigen Spannung (10VDC bis 15VDC
max. 300mA) und dem richtigen Hohlstecker (2.1/5.5mm)
mit Plus(+) Pol am inneren Kontakt.
Den
mit dem inneren und den Minus(-)-Pol mit dem
Plus(+)-Pol
äußeren Kontakt verbinden.
Bevor Sie die Spannung mit dem ERC-M verbinden, sollten Sie
nochmals messen, ob die Spannung am DC-Stecker im richtigen
Bereich liegt).
Falls die Spannung verpolt angelegt wird, passiert nichts. Die
Schaltung ist gegen Verpolung geschützt.
Stecken Sie den DC-Stecker in die DC-Buchse J1 auf dem ERC-M. Nachdem die Spannung richtig
angelegt wurde sollten Sie +5VDC +/-0.2V am Testpunkt +5V and +10 to +15VDC am Testpunkt
+12V gegen GND messen. Trennen Sie nun die Spannungsversorgung für die nächsten Schritte.
Die Steckbrücke auf Stiftleiste J1 muss auf der Stiftleiste verbleiben.
___________________________________________________________________________
© Ing.-Büro E. Alba de Schmidt
Kreuzangerstr. 58
86399 Bobingen / Germany
Dieses Dokument ist ausschließlich für den Anwender gedacht. Die Veröffentlichung ist untersagt..
Seite 9 von 16
20141101
