EASY-ROTOR-CONTROL M RS232 Bausatz V2.2
2. Anfertigung des RS232-Kabels

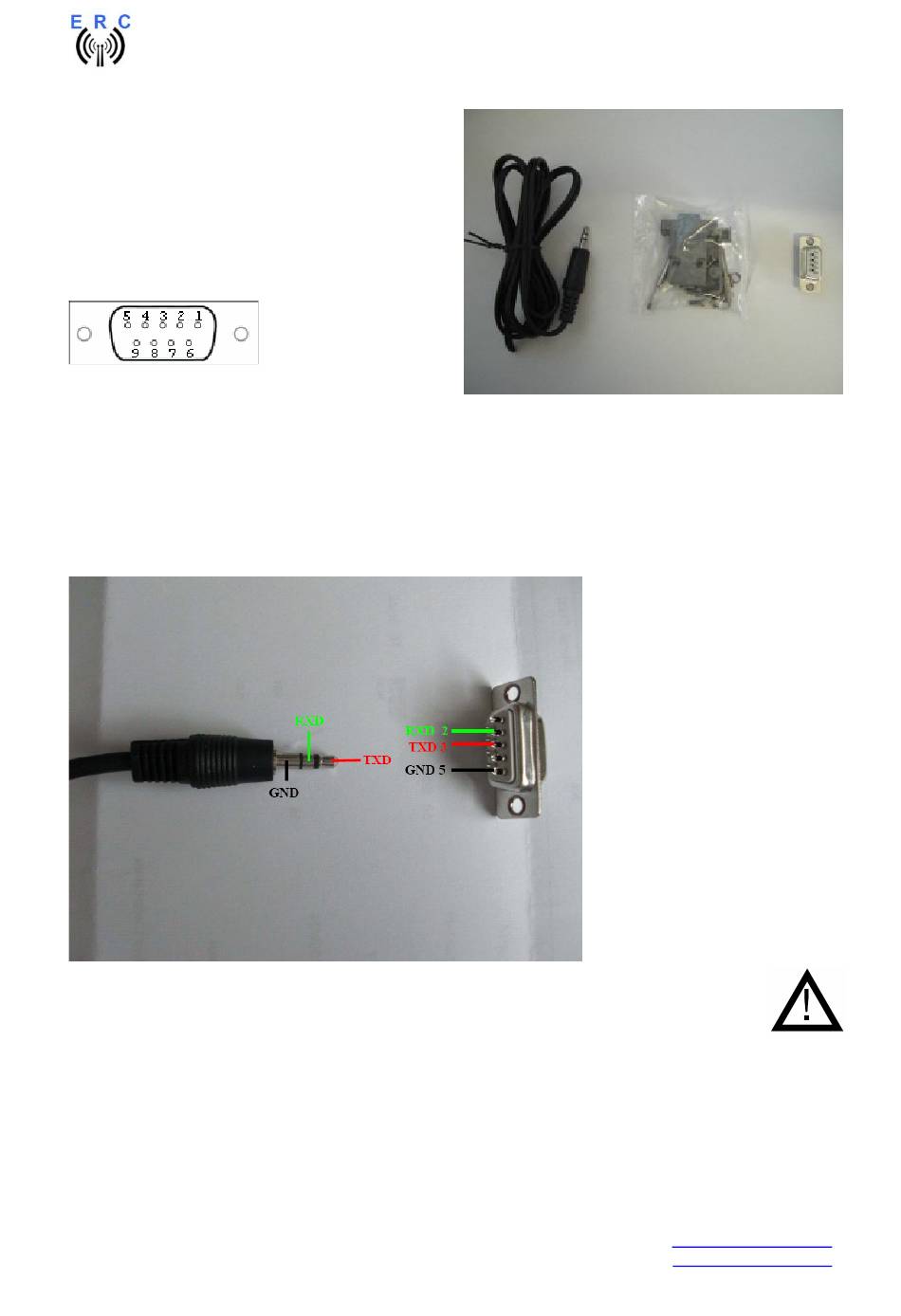

Benötigtes Material :
Kabel mit 3,5mm Stereo Klinkenstecker
-
DSUB-Buchse 9-polig
-
Gehäuse für DSUB-Buchse 9-polig
-
Anschlussbild des DSUB von vorne gesehen.
Da die gelieferten Kabel in der Farbgebung
unterschiedlich sein können, muss vorher ausgemessen werden, welche der inneren Kabel mit dem
entsprechenden Kontakt des Klinkensteckers verbunden sind. Alternativ zum 3-adrigen Kabel kann
ein 2-adriges geliefert werden. Bei dieser Art Kabel werden dann die Abschirmungen der beiden
Einzelkabel miteinander verdrillt. Dies ist dann der Anschluss GND.
GND : innerer Anschluss des Klinkensteckers : auf PIN 5 des D-SUB
RXD : mittlerer Anschluss des Klinkensteckers : auf PIN 2 des DSUB
TXD : vorderer Anschluss des Klinkensteckers : auf PIN 3 des DSUB
ACHTUNG: Wenn Sie den ERC-M als Master in einer Master-Slave-Kombination über RS232
verwenden, müssen RXD und TXD des Master-ERC-M getauscht werden:
TXD an Pin 2 und RXD an Pin3 des D-SUB.
