EASY-ROTOR-CONTROL M RS232 Bausatz V2.2

Anlagen

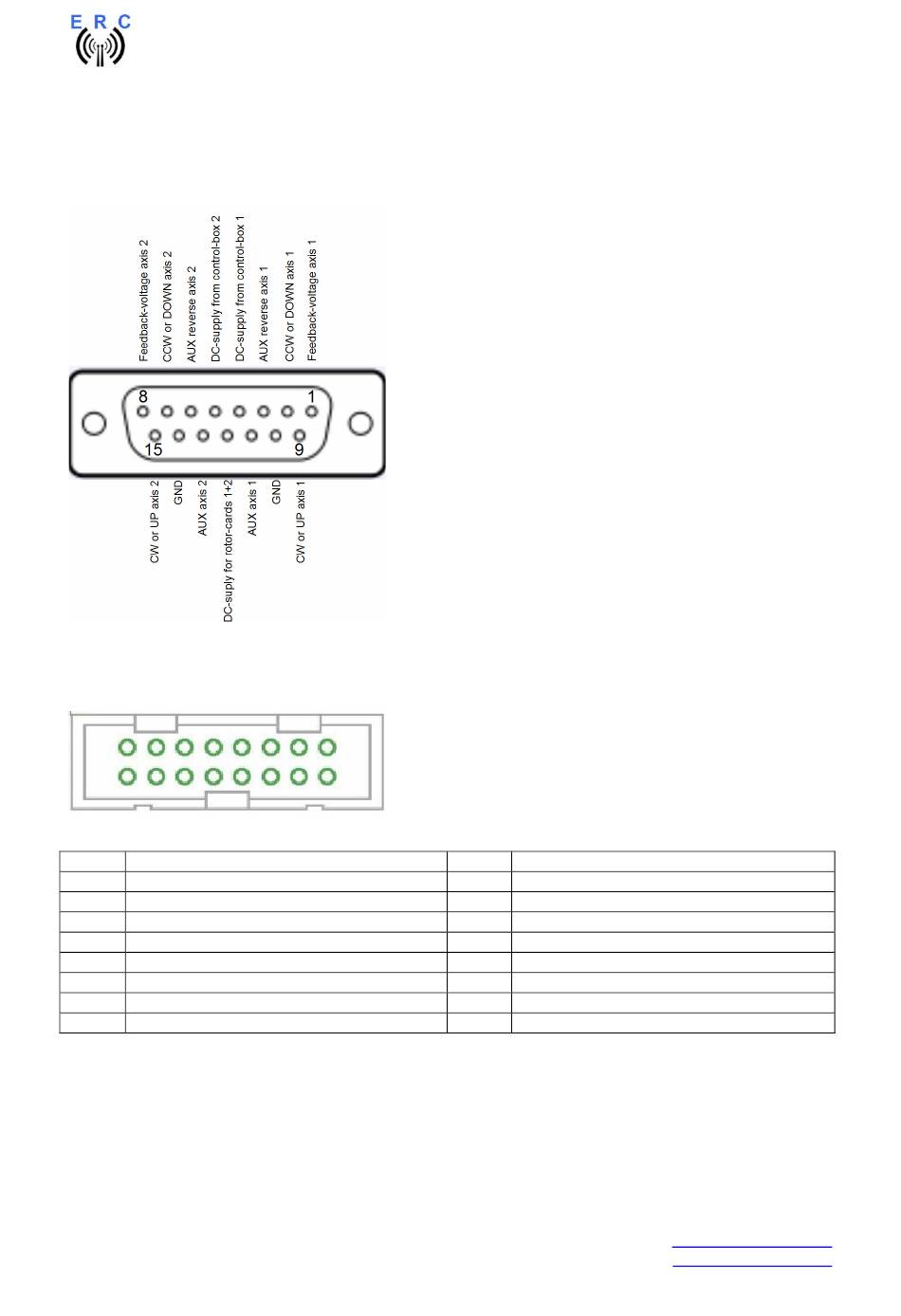

Anlage 1: Belegung der 15-poligen DSUB-Buchse

Anschluss von außen auf die die Buchse gesehen.

Anlage 2: Belegung des HID-Steckers auf ERC-M

2
4
6
8 10 12 14 16
1
3
5
7
9 11 13 15
Pin
1
GND
2
VCC
3
Keyboard Common
4
+5V
5
LCD D7, Keyboard UP
6
LCD D6, Keyboard DWN
7
LCD D5, Keyboard CW
8
LCD D4, Keyboard CCW
___________________________________________________________________________
© Ing.-Büro E. Alba de Schmidt
Kreuzangerstr. 58
86399 Bobingen / Germany
Dieses Dokument ist ausschließlich für den Anwender gedacht. Die Veröffentlichung ist untersagt..
Pin
9
LCD E
10
LCD RS
11
LED AUX2
12
LED AUX1
13
LED DWN
14
LED UP
15
LED CCW
16
LED CW
Seite 15 von 16
20141101
